Крышка (гусеница) — HITACHI EX2500-6

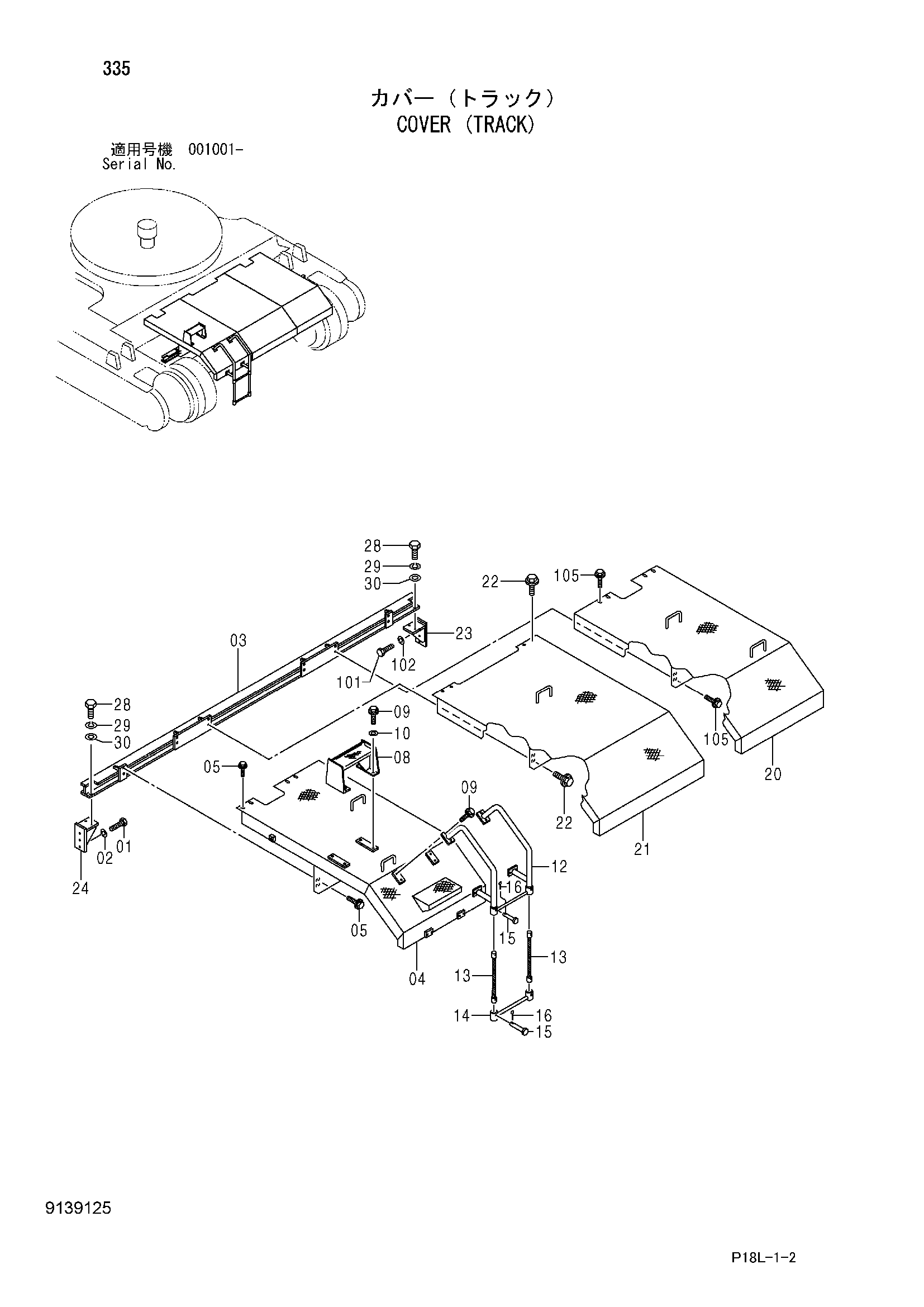

Заводская схема «Крышка (гусеница)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901640 | Болт | 3 |
| 02 | A590916 | Пружинная шайба | 3 |
| 03 | 7040917 | Опора | 1 |
| 04 | 6019554 | Оквер | 1 |
| 05 | J281235 | Болт с шайбой | 8 |
| 05A | J901235 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 08 | 8061435 | Ступень | 1 |
| 09 | J271230 | Болт с шайбой | 12 |
| 09A | J901230 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | A590112 | Плоская шайба | 4 |
| 12 | 8081761 | Ступень | 1 |
| 13 | 4200559 | Канат провод | 2 |
| 14 | 9727401 | Ступень | 1 |
| 15 | 4200558 | Палец | 4 |
| 16 | A764020 | Шплинт | 4 |
| 20 | 6016469 | Крышка | 1 |
| 21 | 6020327 | Крышка | 1 |
| 22 | J281235 | Болт с шайбой | 8 |
| 22A | J901235 | Болт | 1 |
| 22B | 4249324 | Шайба | 1 |
| 23 | 8085221 | Кронштейн (левый) | 1 |
| 24 | 8085222 | Кронштейн (правый) | 1 |
| 28 | J901635 | Болт | 4 |
| 29 | A590916 | Пружинная шайба | 4 |
| 30 | J222016 | Шайба | 4 |
| 101 | J901640 | Болт | 3 |
| 102 | A590916 | Пружинная шайба | 3 |
| 105 | J281235 | Болт с шайбой | 8 |
| 105A | J901235 | Болт | 1 |
| 105B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
