Пилотные гидролинии (3)(рама) — HITACHI EX2500-6

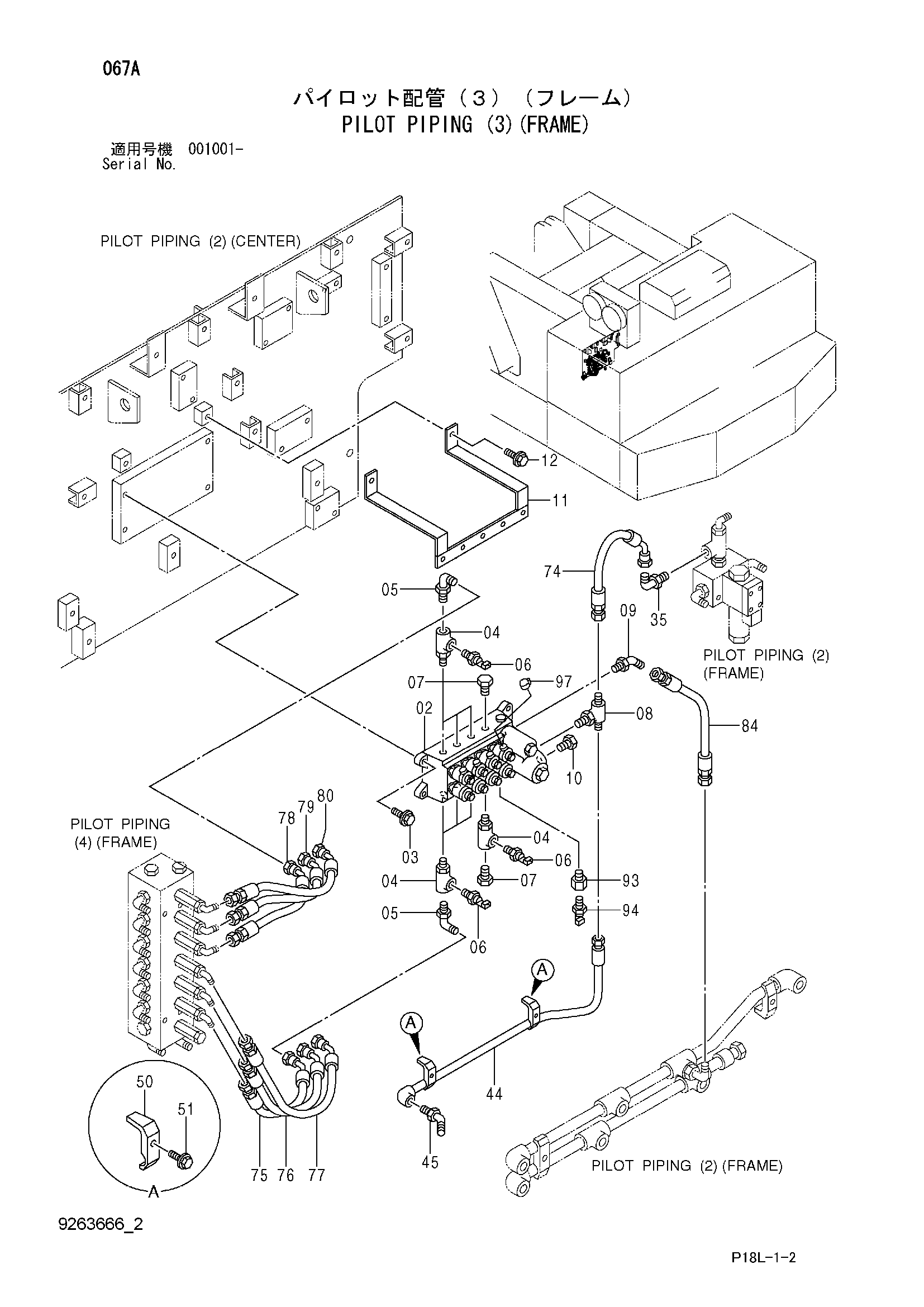

Заводская схема «Пилотные гидролинии (3)(рама)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9242460 | Электромагнитный клапан | 1 |
| 03 | J271035 | Болт с шайбой | 4 |
| 03A | J901035 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4454002 | Тройник | 7 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852323 | Угловой штуцер | 6 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4436535 | Датчик давления | 7 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A885002 | Пробка | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852543 | Тройник | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852222 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A885004 | Пробка | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 8103357 | Кронштейн | 1 |
| 12 | J271025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 35 | A852323 | Угловой штуцер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 9765025 | Трубка | 1 |
| 45 | A852233 | Угловой штуцер | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 4138227 | Хомут трубки | 2 |
| 51 | J271040 | Болт с шайбой | 2 |
| 51A | J901040 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 74 | 4647461 | Шланг | 1 |
| 75 | 4642717 | Шланг | 1 |
| 76 | 4642718 | Шланг | 1 |
| 77 | 4436264 | Шланг | 1 |
| 78 | 4645529 | Шланг | 1 |
| 79 | 4642719 | Шланг | 1 |
| 80 | 4642720 | Шланг | 1 |
| 84 | 4480078 | Шланг | 1 |
| 93 | 4665885 | Переходник | 1 |
| 93A | 957366 | Уплотнительное кольцо | 1 |
| 94 | 4436536 | Датчик давления | 1 |
| 94A | 4153095 | Уплотнительное кольцо | 1 |
| 97 | 4677463 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
