Топливные трубопроводы (всасывание) — HITACHI EX2500-6

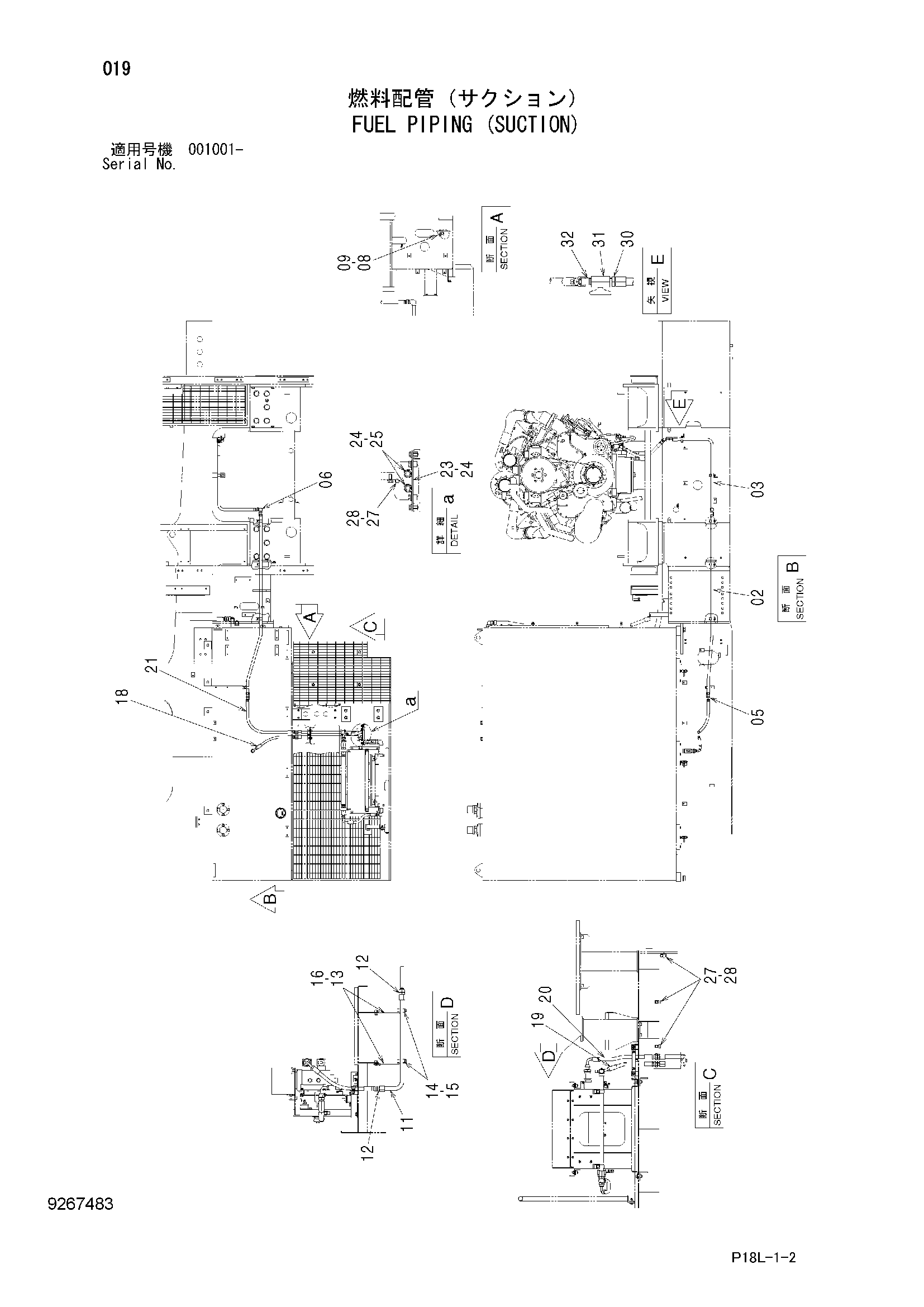

Заводская схема «Топливные трубопроводы (всасывание)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9766665 | Трубка | 1 |
| 03 | 8104294 | Трубка | 1 |
| 05 | A852166 | Адаптер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | A852366 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4053595 | Хомут трубки | 6 |
| 09 | J271260 | Болт с шайбой | 6 |
| 09A | J901260 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 9767779 | Трубка | 2 |
| 12 | A852166 | Адаптер | 4 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 9766873 | Кронштейн | 2 |
| 14 | 4053596 | Хомут трубки | 2 |
| 15 | J271260 | Болт с шайбой | 2 |
| 15A | J901260 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | J271030 | Болт с шайбой | 4 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 18 | 4623477 | Шланг | 1 |
| 19 | 4658024 | Шланг | 1 |
| 20 | 4631455 | Шланг | 1 |
| 21 | 4671862 | Шланг | 1 |
| 23 | 9766731 | Кронштейн | 1 |
| 24 | J271025 | Болт с шайбой | 4 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 4190263 | Зажим | 2 |
| 27 | 4190261 | Зажим | 4 |
| 28 | J271025 | Болт с шайбой | 4 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 4208243 | Адаптер | 1 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 4203434 | Шаровой клапан | 1 |
| 32 | 4190248 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
