Рукоять 4.2m — HITACHI EX2500-6

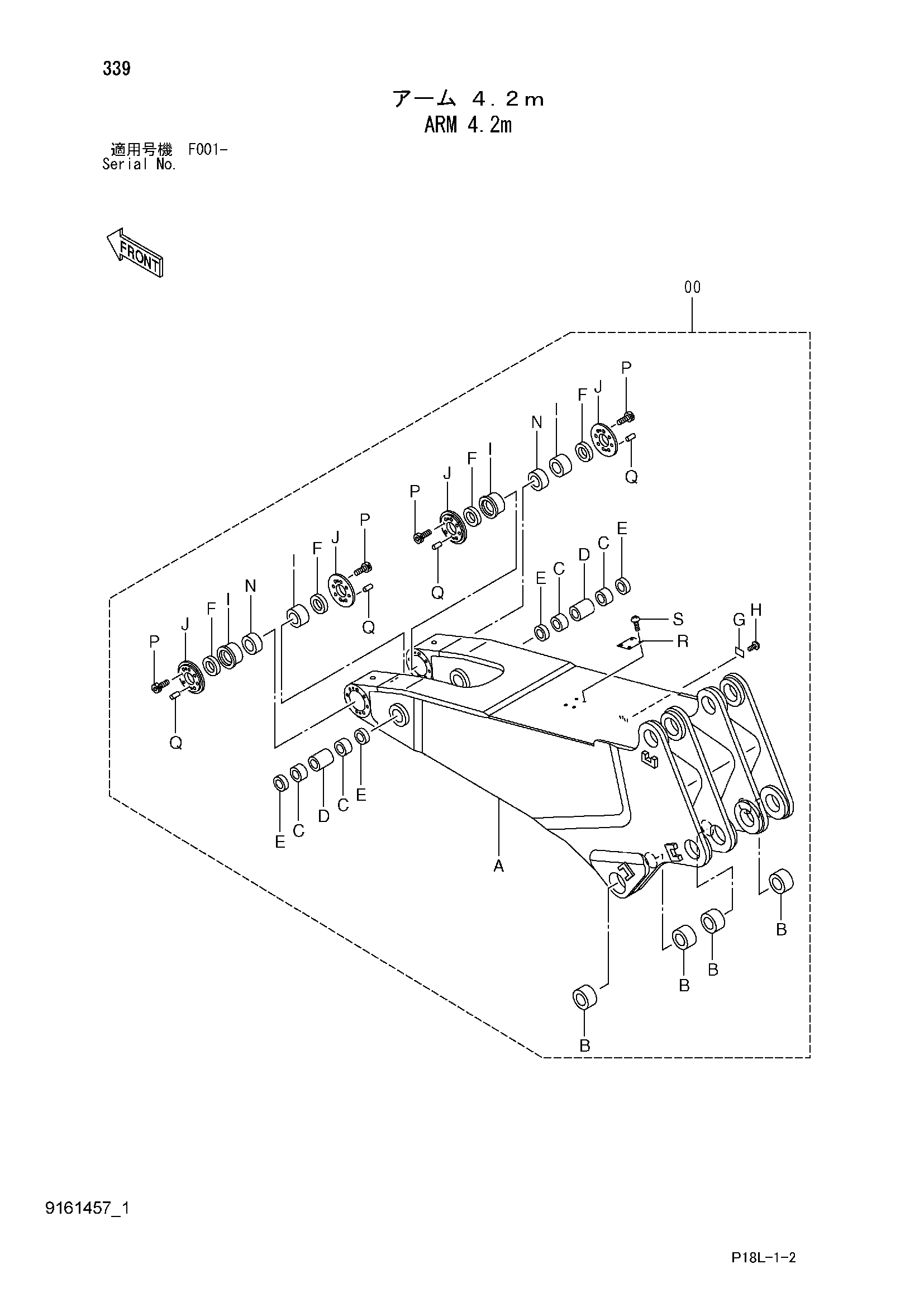

Заводская схема «Рукоять 4.2m» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9205805 | Рукоять в сборе | 1 |
| 00A | 5008001 | Рукоять | 1 |
| 00B | 4385595 | Втулка | 4 |
| 00C | 3060581 | Втулка | 4 |
| 00D | 4386083 | Проставка | 2 |
| 00E | 4083971 | Пылезащитное уплотнение | 4 |
| 00F | 4175470 | Пылезащитное уплотнение | 4 |
| 00H | M492564 | Приводной винт | 4 |
| 00I | 4354850 | Втулка | 4 |
| 00J | 3094648 | Упорная пластина | 4 |
| 00N | 4464736 | Проставка | 2 |
| 00P | M341020 | Болт с внутренним шестигранником | 16 |
| 00Q | J401640 | Установочный штифт | 16 |
| 00R | 3093101 | Информационная табличка | 1 |
| 00S | M492964 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
