Нижняя защита — HITACHI EX2500-6

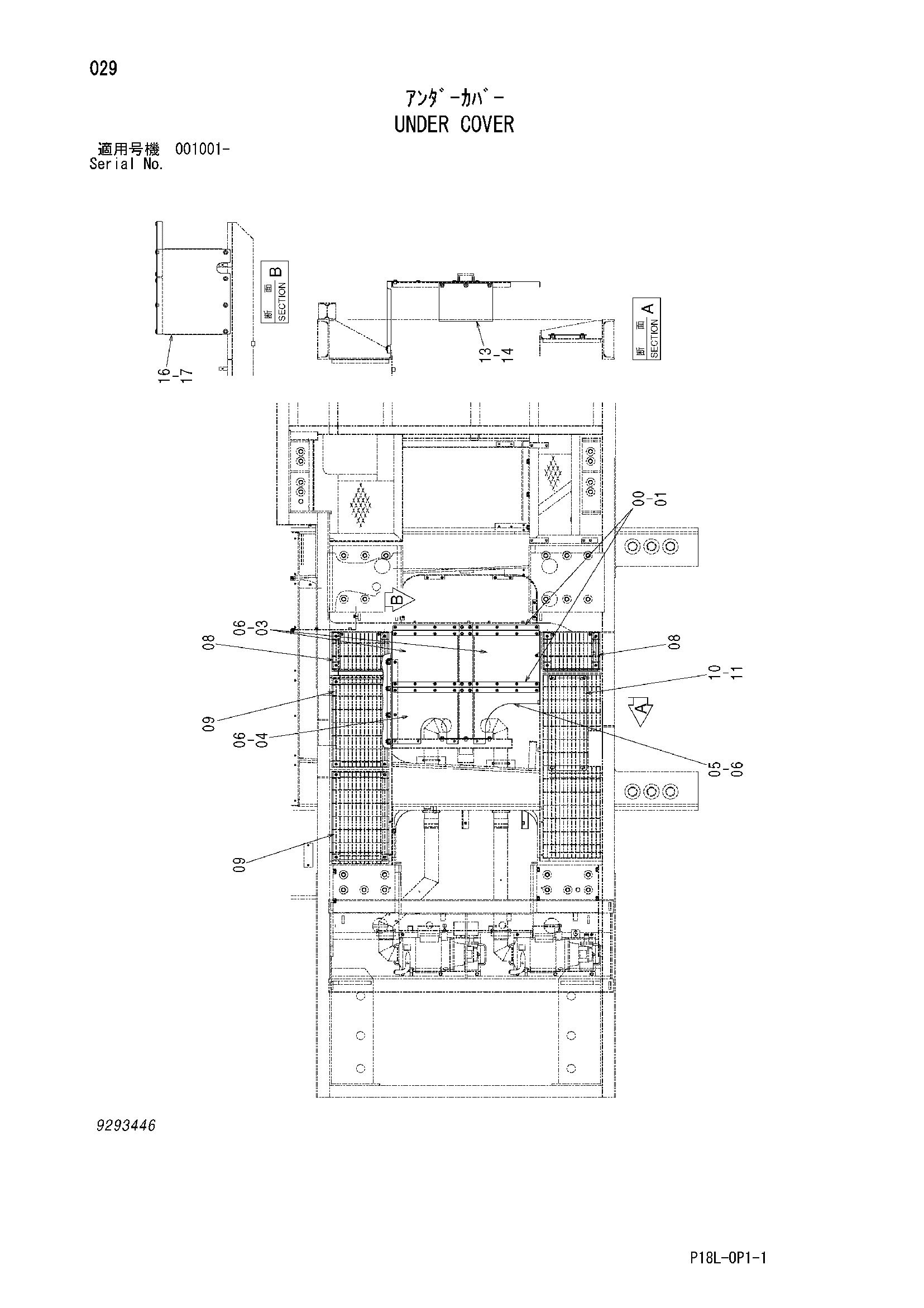

Заводская схема «Нижняя защита» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8114449 | Стойка | 2 |
| 01 | J271025 | Болт с шайбой | 8 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 8114459 | Крышка | 2 |
| 04 | 8114462 | Крышка | 1 |
| 05 | 3114078 | Крышка | 1 |
| 06 | J281025 | Болт с шайбой | 28 |
| 06A | J901025 | Болт | 1 |
| 06B | 4486055 | Шайба | 1 |
| 08 | 4682880 | Крышка | 2 |
| 09 | 4687523 | Крышка | 2 |
| 10 | 4687521 | Крышка | 1 |
| 11 | J281025 | Болт с шайбой | 4 |
| 11A | J901025 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 13 | 4687677 | Крышка | 1 |
| 14 | J281025 | Болт с шайбой | 3 |
| 14A | J901025 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 16 | 3114083 | Крышка | 1 |
| 17 | J281025 | Болт с шайбой | 6 |
| 17A | J901025 | Болт | 1 |
| 17B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
