Крыло (правый) — HITACHI EX2500-6

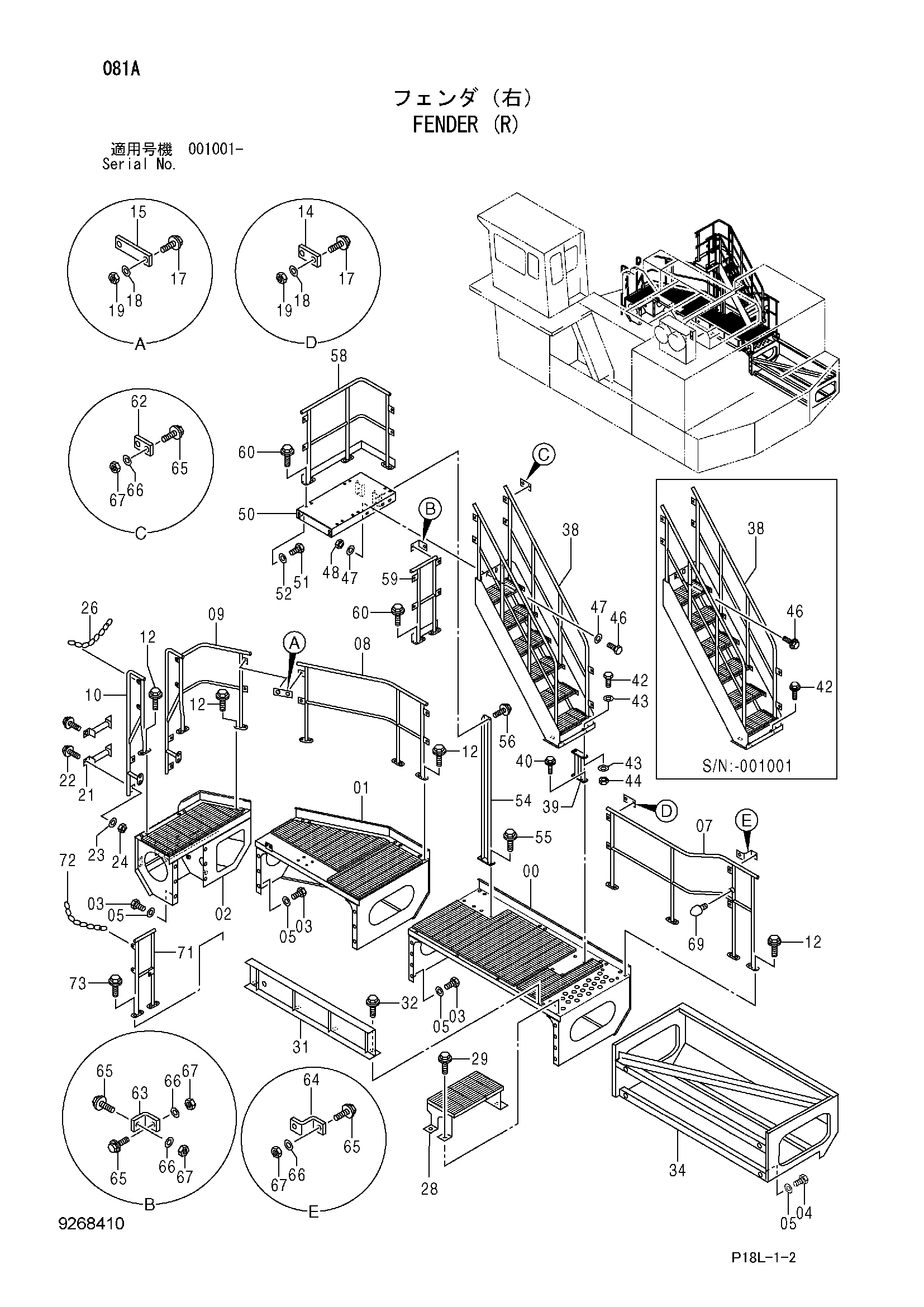

Заводская схема «Крыло (правый)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010976 | Крыло | 1 |
| 01 | 5010985 | Крыло | 1 |
| 02 | 6024996 | Крыло | 1 |
| 03 | J921645 | Болт | 14 |
| 04 | J921635 | Болт | 10 |
| 05 | J222016 замена: 4087197 | Шайба | 24 |
| 05 | 4087197 | Шайба | 24 |
| 07 | 7051507 | Поручень | 1 |
| 08 | 7051506 | Поручень | 1 |
| 09 | 7051508 | Поручень | 1 |
| 10 | 8106702 | Поручень | 1 |
| 12 | J271245 | Болт с шайбой | 24 |
| 12A | J901245 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 4401061 | Пластина | 2 |
| 15 | 4660306 | Пластина | 2 |
| 17 | J281240 | Болт с шайбой | 8 |
| 17A | J901240 | Болт | 1 |
| 17B | 4249324 | Шайба | 1 |
| 18 | 4249324 | Шайба | 8 |
| 19 | J950012 | Гайка | 8 |
| 21 | 9744601 | Трубка | 2 |
| 22 | J281240 | Болт с шайбой | 4 |
| 22A | J901240 | Болт | 1 |
| 22B | 4249324 | Шайба | 1 |
| 23 | 4249324 | Шайба | 4 |
| 24 | J950012 | Гайка | 4 |
| 26 | 4446902 | Цепь | 2 |
| 28 | 8082562 | Ступень | 1 |
| 29 | J271230 | Болт с шайбой | 4 |
| 29A | J901230 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 31 | 8066433 | Крышка | 1 |
| 32 | J271225 | Болт с шайбой | 4 |
| 32A | J901225 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 34 | 7030106 | Крыло | 1 |
| 38 | 6025013 | Ступень | 1 |
| 39 | 9765515 | Кронштейн | 2 |
| 40 | J271235 | Болт с шайбой | 4 |
| 40A | J901235 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
| 42 | J281240 замена: J921245 | Болт с шайбой | 4 |
| 42A | J901240 | Болт | 1 |
| 42B | 4249324 | Шайба | 1 |
| 42 | J921245 | Болт | 4 |
| 43 | J222012 замена: J921245 | Шайба | 4 |
| 43 | 4183252 | Шайба | 8 |
| 44 | J950012 | Гайка | 4 |
| 46 | J281240 замена: J921245 | Болт с шайбой | 4 |
| 46A | J901240 | Болт | 1 |
| 46B | 4249324 | Шайба | 1 |
| 46 | J921245 | Болт | 4 |
| 47 | 4249324 замена: J921245 | Шайба | 4 |
| 47 | 4183252 | Шайба | 4 |
| 48 | J950012 | Гайка | 4 |
| 50 | 7051395 | Крыло | 1 |
| 51 | J921635 | Болт | 4 |
| 52 | J222016 | Шайба | 4 |
| 54 | 8106704 | Стойка | 2 |
| 55 | J281240 | Болт с шайбой | 4 |
| 55A | J901240 | Болт | 1 |
| 55B | 4249324 | Шайба | 1 |
| 56 | J281240 | Болт с шайбой | 4 |
| 56A | J901240 | Болт | 1 |
| 56B | 4249324 | Шайба | 1 |
| 58 | 7051510 | Поручень | 1 |
| 59 | 8106708 | Поручень | 1 |
| 60 | J271245 | Болт с шайбой | 10 |
| 60A | J901245 | Болт | 1 |
| 60B | J222012 | Шайба | 1 |
| 62 | 4364672 | Пластина | 2 |
| 63 | 4660305 | Пластина | 2 |
| 64 | 4660335 | Пластина | 2 |
| 65 | J281240 | Болт с шайбой | 12 |
| 65A | J901240 | Болт | 1 |
| 65B | 4249324 | Шайба | 1 |
| 66 | 4249324 | Шайба | 12 |
| 67 | J950012 | Гайка | 12 |
| 69 | 4371411 | Ограничитель резиновый | 1 |
| 71 | 8110995 | Поручень | 1 |
| 72 | 4446902 | Цепь | 2 |
| 73 | J271235 | Болт с шайбой | 4 |
| 73A | J901235 | Болт | 1 |
| 73B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
