Масляный радиатор — HITACHI EX2500-6

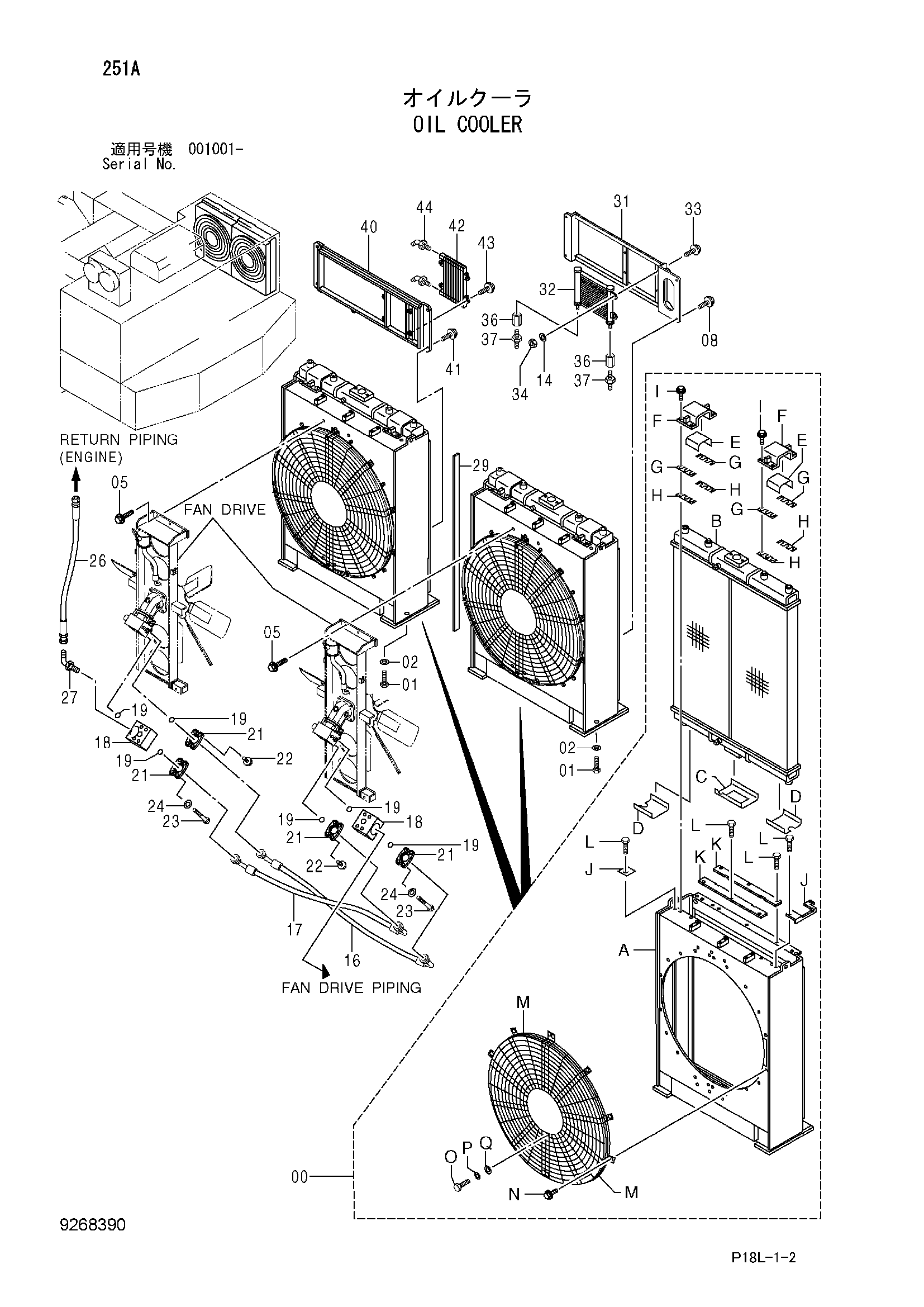

Заводская схема «Масляный радиатор» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9268391 | Масляный радиатор | 2 |
| 00A | 5010598 | Рама | 1 |
| 00B | 4427952 | Масляный радиатор | 1 |
| 00C | 4601731 | Резиновая прокладка | 1 |
| 00D | 4604544 | Резиновая прокладка | 2 |
| 00E | 4464136 | Резиновая прокладка | 2 |
| 00F | 9760847 | Хомут | 2 |
| 00G | 4412103 | Регулировочная шайба 0.5mm | 20 |
| 00H | 4455801 | Регулировочная шайба 3.2mm | 4 |
| 00I | J271240 | Болт с шайбой | 8 |
| 00I1 | J901240 | Болт | 1 |
| 00I2 | J222012 | Шайба | 1 |
| 00J | 4603883 | Пластина | 4 |
| 00K | 4488638 | Крышка | 2 |
| 00L | J271230 | Болт с шайбой | 10 |
| 00L1 | J901230 | Болт | 1 |
| 00L2 | J222012 | Шайба | 1 |
| 00M | 4405361 | Сетка | 2 |
| 00N | J271035 | Болт с шайбой | 20 |
| 00N1 | J901035 | Болт | 1 |
| 00N2 | J222010 | Шайба | 1 |
| 00O | J901030 | Болт | 4 |
| 00P | A590910 | Пружинная шайба | 4 |
| 00Q | A590110 | Плоская шайба | 4 |
| 01 | J912470 | Болт | 8 |
| 02 | 4085614 | Шайба | 8 |
| 05 | J271235 | Болт с шайбой | 12 |
| 05A | J901235 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 08 | J271025 | Болт с шайбой | 4 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 14 | A590108 | Плоская шайба | 4 |
| 16 | 4447207 | Шланг | 1 |
| 17 | 4447200 | Шланг | 1 |
| 18 | 3089935 | Блок | 2 |
| 19 | 971489 | Уплотнительное кольцо | 6 |
| 21 | 4506459 | Разъёмный фланец | 8 |
| 22 | J271035 | Болт с шайбой | 8 |
| 22A | J901035 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | J901090 | Болт | 8 |
| 24 | A590910 | Пружинная шайба | 8 |
| 26 | 4382550 | Шланг | 1 |
| 27 | A852366 | Угловой штуцер | 1 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | 4355701 | Резиновая прокладка | 1 |
| 31 | 8108385 | Кронштейн | 1 |
| 32 | 4658096 | Масляный радиатор | 1 |
| 33 | J260820 | Болт с шайбой | 4 |
| 33A | J900820 | Болт | 1 |
| 33B | A590108 | Плоская шайба | 1 |
| 34 | J950008 | Гайка | 4 |
| 36 | 94-0691 | Переходник S | 2 |
| 37 | 4221287 | Адаптер | 2 |
| 40 | 8108395 | Кронштейн | 1 |
| 41 | J271025 | Болт с шайбой | 4 |
| 41A | J901025 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | 4666068 | Радиатор | 1 |
| 43 | J260820 | Болт с шайбой | 4 |
| 43A | J900820 | Болт | 1 |
| 43B | A590108 | Плоская шайба | 1 |
| 44 | A852244 | Угловой штуцер | 2 |
| 44A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
