Воздушный звуковой сигнал — HITACHI EX2500-6

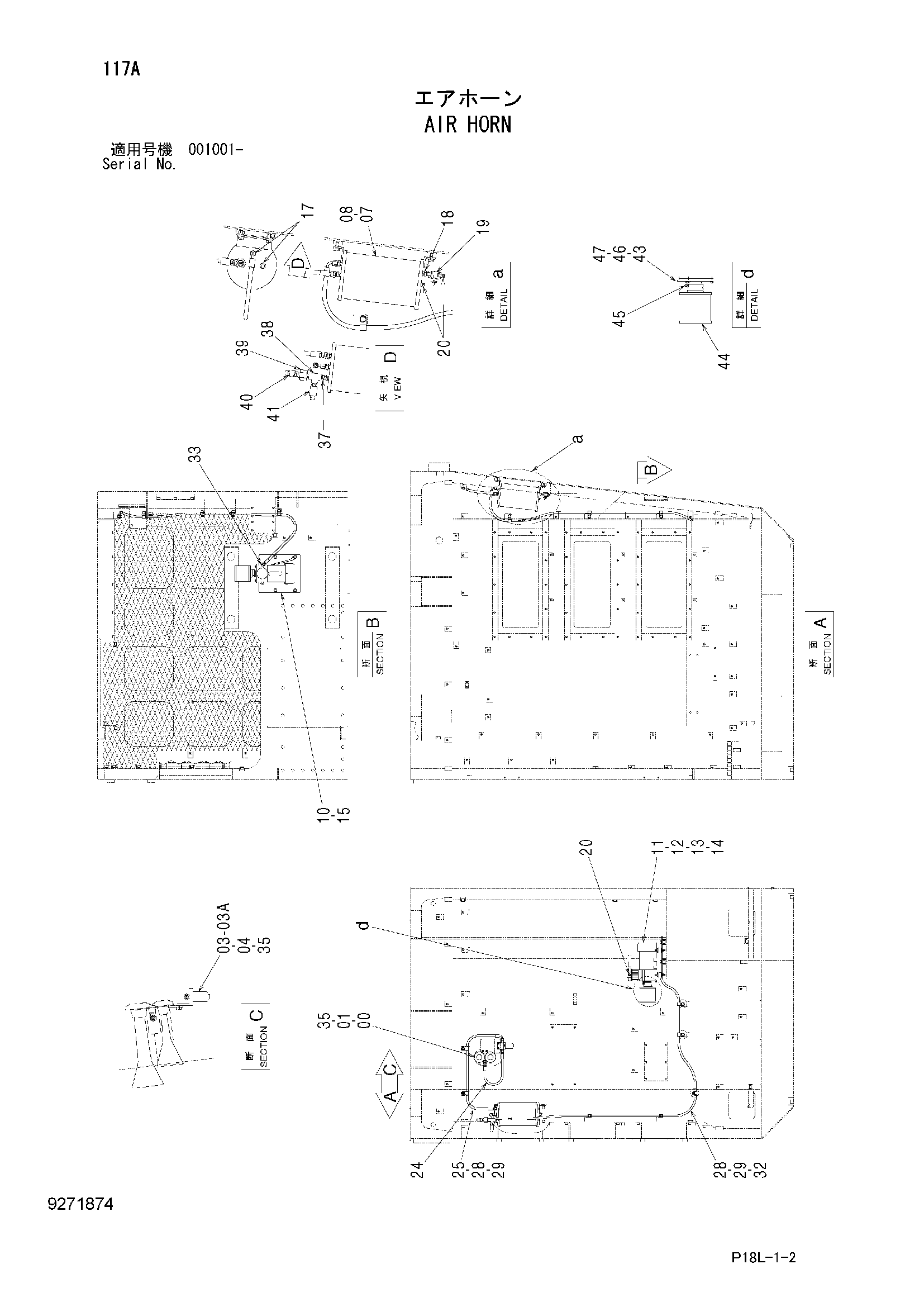

Заводская схема «Воздушный звуковой сигнал» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4454474 | Звуковой сигнал | 1 |
| 01 | J260625 | Болт с шайбой | 2 |
| 01A | J900625 | Болт | 1 |
| 01B | A590106 | Плоская шайба | 1 |
| 03 | 4454479 | Фильтр воздушный | 1 |
| 03A | 4652236 | Фильтрующий элемент | 1 |
| 04 | J260616 | Болт с шайбой | 2 |
| 04A | J900616 | Болт | 1 |
| 04B | A590106 | Плоская шайба | 1 |
| 07 | 8084190 | Бак воздушный | 1 |
| 08 | J271025 | Болт с шайбой | 4 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4663821 | Пластина | 1 |
| 11 | 4662258 | Компрессор | 1 |
| 12 | 4280187 | Резиновая подушка | 4 |
| 13 | J230008 | Гайка | 8 |
| 14 | A590108 | Плоская шайба | 8 |
| 15 | J271025 | Болт с шайбой | 4 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4154651 | Адаптер | 2 |
| 18 | 94-1701 | Адаптер | 1 |
| 19 | 4374265 | Шаровой клапан | 1 |
| 20 | 94-2022 | Пробка | 4 |
| 24 | 4209790 | Шланг | 1 |
| 25 | 4312913 | Шланг | 1 |
| 28 | 4190275 | Зажим | 9 |
| 29 | J271025 | Болт с шайбой | 6 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 32 | 4252807 | Шланг | 1 |
| 33 | 4154655 | Угловой штуцер | 1 |
| 35 | 4298744 | Адаптер | 3 |
| 37 | 94-1701 | Адаптер | 1 |
| 38 | 94-0660 | Тройник | 1 |
| 39 | 4325835 | Адаптер | 1 |
| 40 | 4333040 | Выключатель | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4331359 | Датчик давления | 1 |
| 43 | 9768374 | Крышка | 1 |
| 44 | 4675640 | Фильтр воздушный | 1 |
| 45 | 4011675 | Хомут шланга | 1 |
| 46 | A590105 | Плоская шайба | 3 |
| 47 | A590905 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
