Обратные трубопроводы (двигатель) — HITACHI EX2500-6

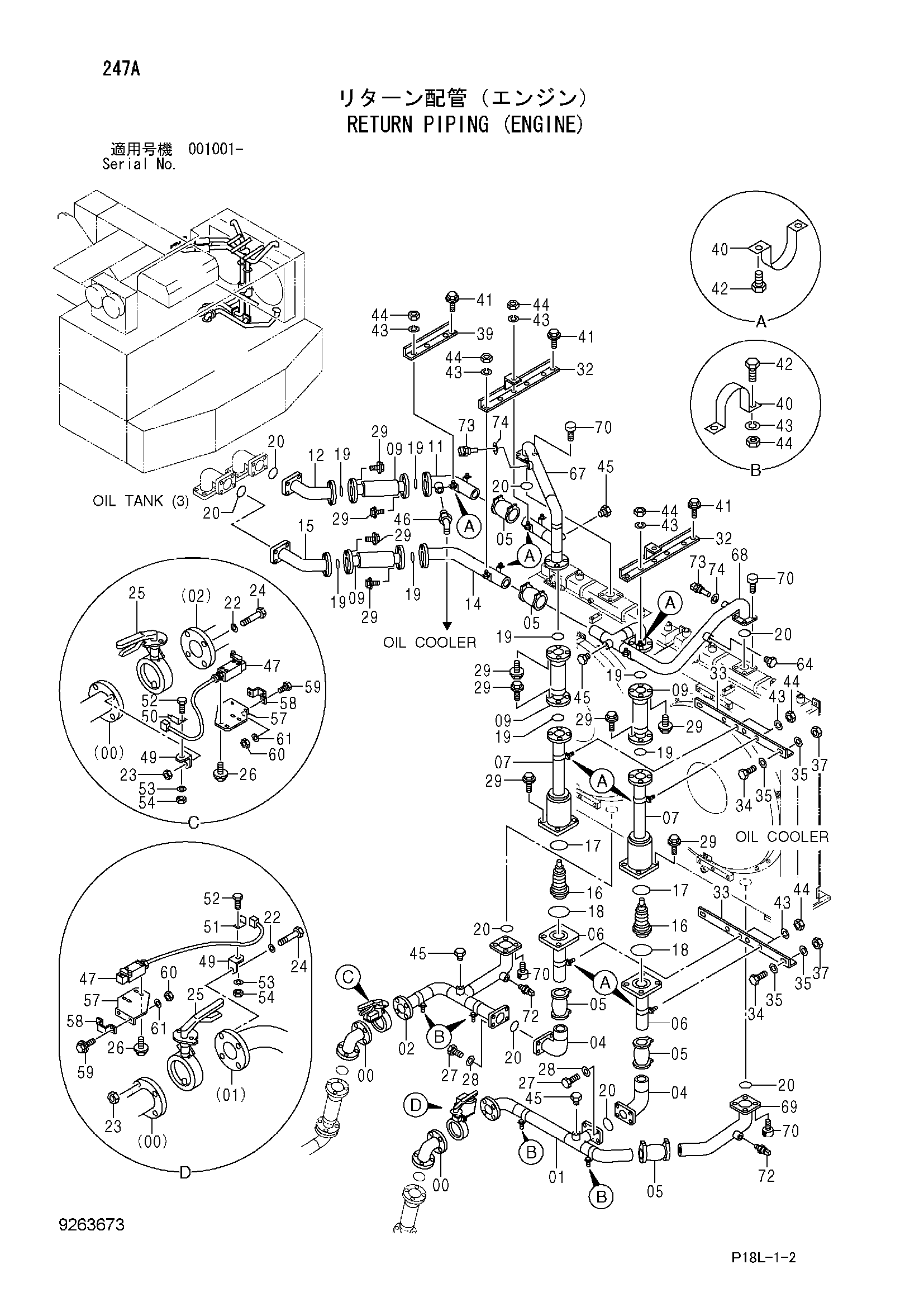

Заводская схема «Обратные трубопроводы (двигатель)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9754338 | Трубка | 2 |
| 01 | 7037208 | Трубка | 1 |
| 02 | 8104921 | Трубка | 1 |
| 04 | 9743115 | Трубка | 2 |
| 05 | 4071215 | Муфта | 5 |
| 06 | 8060315 | Трубка | 2 |
| 07 | 8058947 | Трубка | 2 |
| 09 | 4331889 | Шланг | 4 |
| 11 | 9746864 | Трубка | 1 |
| 12 | 9746825 | Трубка | 1 |
| 14 | 9746868 | Трубка | 1 |
| 15 | 9746826 | Трубка | 1 |
| 16 | 4433094 | Клапан | 2 |
| 17 | 4153549 | Уплотнительное кольцо | 2 |
| 18 | 4153555 | Уплотнительное кольцо | 2 |
| 19 | 4153543 | Уплотнительное кольцо | 8 |
| 20 | 4153541 | Уплотнительное кольцо | 6 |
| 22 | A590112 | Плоская шайба | 8 |
| 23 | J950012 | Гайка | 8 |
| 24 | J901200 | Болт | 8 |
| 25 | 4646791 | Клапан | 2 |
| 26 | J260616 | Болт с шайбой | 8 |
| 26A | J900616 | Болт | 1 |
| 26B | A590106 | Плоская шайба | 1 |
| 27 | J901245 | Болт | 8 |
| 28 | A590912 | Пружинная шайба | 8 |
| 29 | J271245 | Болт с шайбой | 40 |
| 29A | J901245 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 32 | 8091794 | Кронштейн | 2 |
| 33 | 4331973 | Кронштейн | 2 |
| 34 | J901030 | Болт | 4 |
| 35 | J217083 | Шайба | 8 |
| 37 | J950010 | Гайка | 4 |
| 39 | 4331987 | Кронштейн | 1 |
| 40 | 4000909 | Хомут трубки | 11 |
| 41 | J271025 | Болт с шайбой | 6 |
| 41A | J901025 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | J901030 | Болт | 22 |
| 43 | A590110 | Плоская шайба | 22 |
| 44 | J950010 | Гайка | 22 |
| 45 | A885002 | Пробка | 3 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | A852366 | Угловой штуцер | 1 |
| 46A | 4506424 | Уплотнительное кольцо | 1 |
| 47 | 4298612 | Выключатель концевой | 2 |
| 49 | 4356153 | Угол | 2 |
| 50 | 4336875 | Кронштейн | 1 |
| 51 | 4257159 | Кронштейн | 1 |
| 52 | J901020 | Болт | 2 |
| 53 | A590110 | Плоская шайба | 2 |
| 54 | J950010 | Гайка | 2 |
| 57 | 3106864 | Кронштейн | 2 |
| 58 | 4649168 | Кронштейн | 2 |
| 59 | J260820 | Болт с шайбой | 4 |
| 59A | J900820 | Болт | 1 |
| 59B | A590108 | Плоская шайба | 1 |
| 60 | M500807 | Гайка | 4 |
| 61 | A590108 | Плоская шайба | 4 |
| 64 | A885006 | Пробка | 1 |
| 64A | 4506424 | Уплотнительное кольцо | 1 |
| 67 | 7050650 | Трубка | 1 |
| 68 | 7050649 | Трубка | 1 |
| 69 | 8104920 | Трубка | 1 |
| 70 | M341440 | Болт с внутренним шестигранником | 16 |
| 72 | 4436535 | Датчик давления | 2 |
| 72A | 957366 | Уплотнительное кольцо | 1 |
| 73 | 4250260 | Датчик | 2 |
| 74 | 4250261 | Прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
