Вентилятор привод — HITACHI EX2500-6

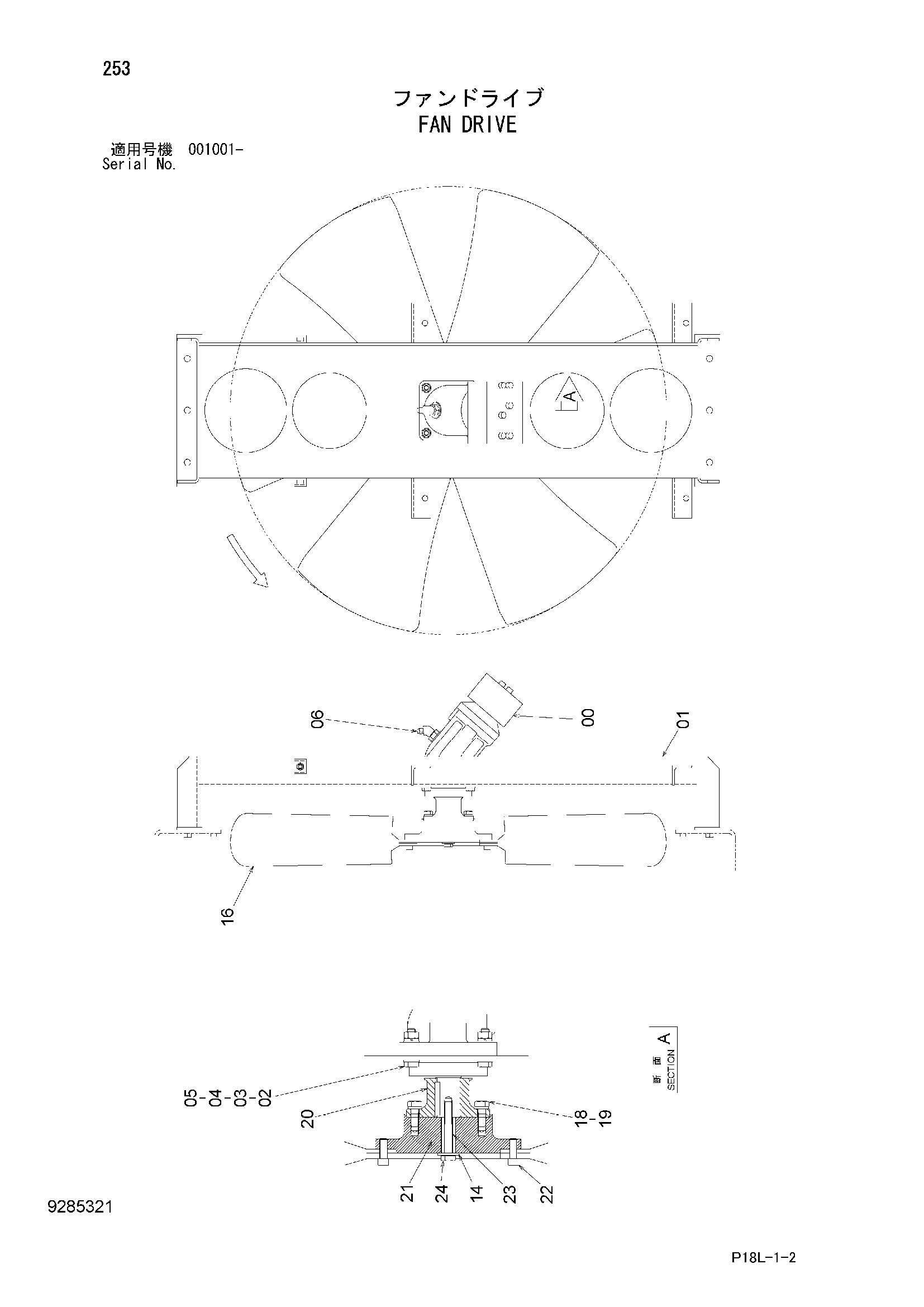

Заводская схема «Вентилятор привод» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4438786 | Гидромотор | 1 |
| 01 | 7044190 | Кронштейн | 1 |
| 02 | J271250 | Болт с шайбой | 4 |
| 02A | J901250 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | A590112 | Плоская шайба | 4 |
| 04 | A590912 | Пружинная шайба | 4 |
| 05 | J950012 | Гайка | 4 |
| 06 | A852243 | Угловой штуцер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4249324 | Шайба | 1 |
| 16 | 4670618 | Вентилятор | 1 |
| 18 | J901230 | Болт | 6 |
| 19 | A590912 | Пружинная шайба | 6 |
| 20 | 4671383 | Муфта | 1 |
| 21 | 3110120 | Муфта | 1 |
| 22 | M341230 | Болт с внутренним шестигранником | 6 |
| 23 | 4438677 | Проставка | 1 |
| 24 | J901280 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
