Основные гидролинии (2) — HITACHI EX2500-6

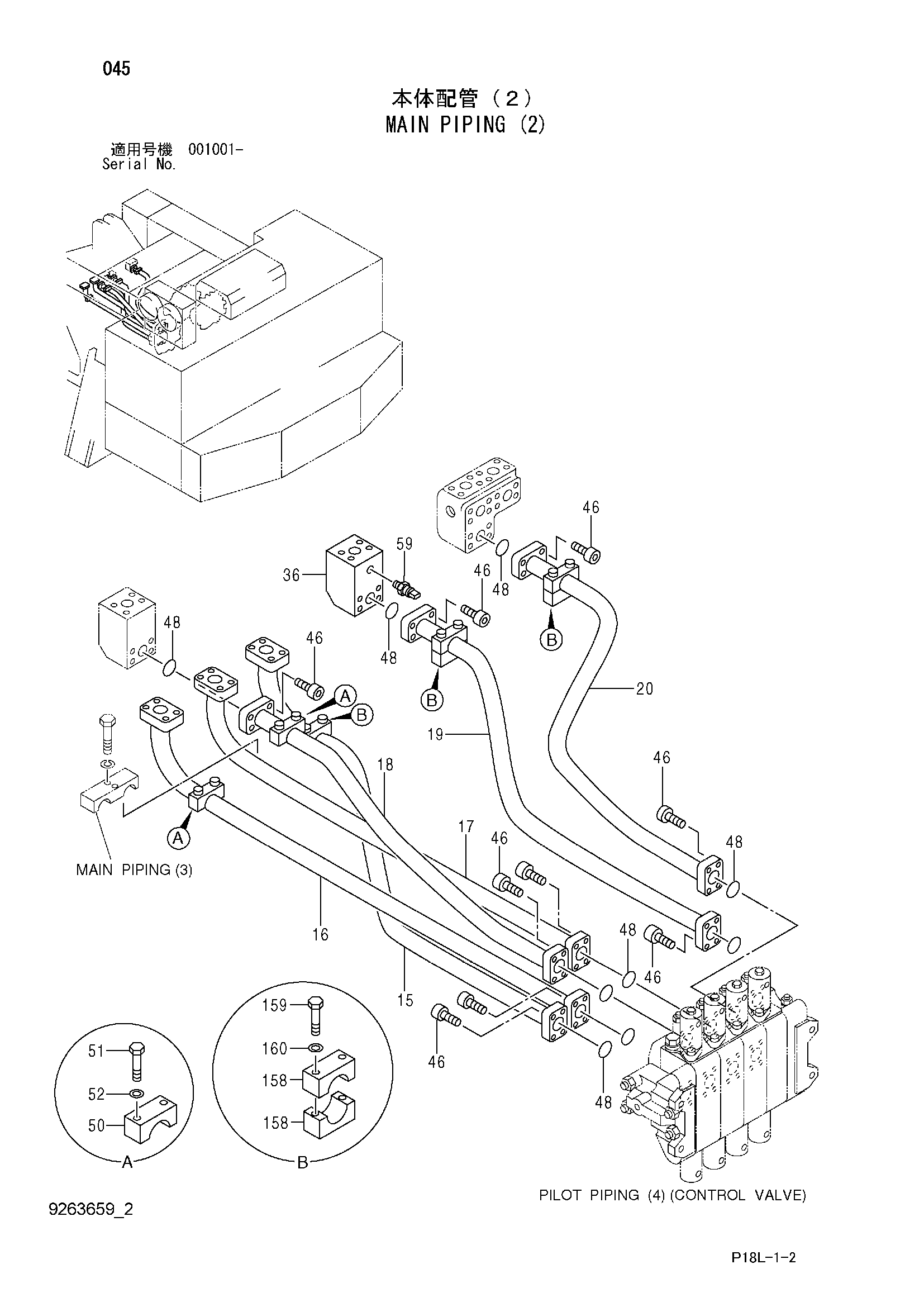

Заводская схема «Основные гидролинии (2)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 15 | 8059297 | Трубка | 1 |
| 16 | 8060342 | Трубка | 1 |
| 17 | 8058974 | Трубка | 1 |
| 18 | 8060340 | Трубка | 1 |
| 19 | 8060338 | Трубка | 1 |
| 20 | 8060343 | Трубка | 1 |
| 36 | 3107870 | Блок | 1 |
| 46 | M342065 | Болт с внутренним шестигранником | 36 |
| 48 | 4292385 | Уплотнительное кольцо | 9 |
| 50 | 4179431 | Хомут трубки | 2 |
| 51 | J901400 | Болт | 4 |
| 52 | A590114 | Плоская шайба | 4 |
| 59 | 4436271 | Датчик давления | 1 |
| 59A | 4365826 | Уплотнительное кольцо | 1 |
| 158 | 4357265 | Хомут трубки | 6 |
| 159 | J901402 | Болт | 6 |
| 160 | A590114 | Плоская шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
