Основные гидролинии (1) — HITACHI EX2500-6

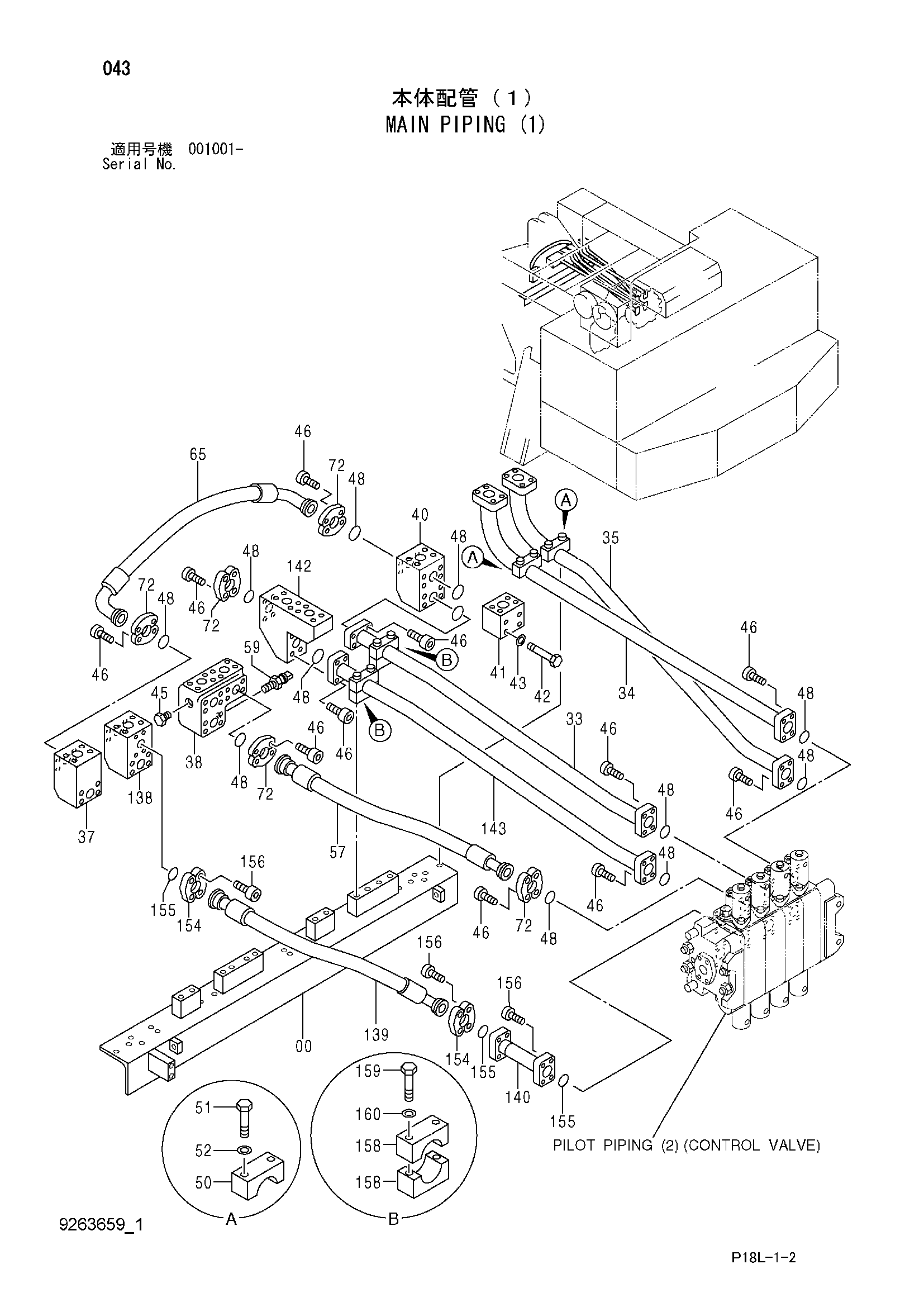

Заводская схема «Основные гидролинии (1)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8060368 | Кронштейн | 1 |
| 33 | 8060332 | Трубка | 1 |
| 34 | 8060319 | Трубка | 1 |
| 35 | 8060316 | Трубка | 1 |
| 37 | 3068491 | Блок | 1 |
| 38 | 2053414 | Блок | 1 |
| 40 | 3068488 | Блок | 1 |
| 41 | 3068489 | Блок | 1 |
| 42 | J932008 | Болт | 4 |
| 43 | J222020 | Шайба | 4 |
| 45 | A885006 | Пробка | 1 |
| 45A | 4506424 | Уплотнительное кольцо | 1 |
| 46 | M342065 | Болт с внутренним шестигранником | 44 |
| 48 | 4292385 | Уплотнительное кольцо | 11 |
| 50 | 4179431 | Хомут трубки | 2 |
| 51 | J901400 | Болт | 4 |
| 52 | A590114 | Плоская шайба | 4 |
| 57 | 4361086 | Шланг | 1 |
| 65 | 4353137 | Шланг | 1 |
| 72 | 4169565 | Разъёмный фланец | 10 |
| 138 | 3082632 | Блок | 1 |
| 139 | 4404928 | Шланг | 1 |
| 140 | 9750434 | Трубка | 1 |
| 142 | 3082633 | Блок | 1 |
| 143 | 8072575 | Трубка | 1 |
| 154 | 4075854 | Разъёмный фланец | 4 |
| 155 | 4292384 | Уплотнительное кольцо | 3 |
| 156 | M341650 | Болт с внутренним шестигранником | 8 |
| 158 | 4357265 | Хомут трубки | 4 |
| 159 | J901402 | Болт | 4 |
| 160 | A590114 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
