Поручень (двигатель) — HITACHI EX2500-6

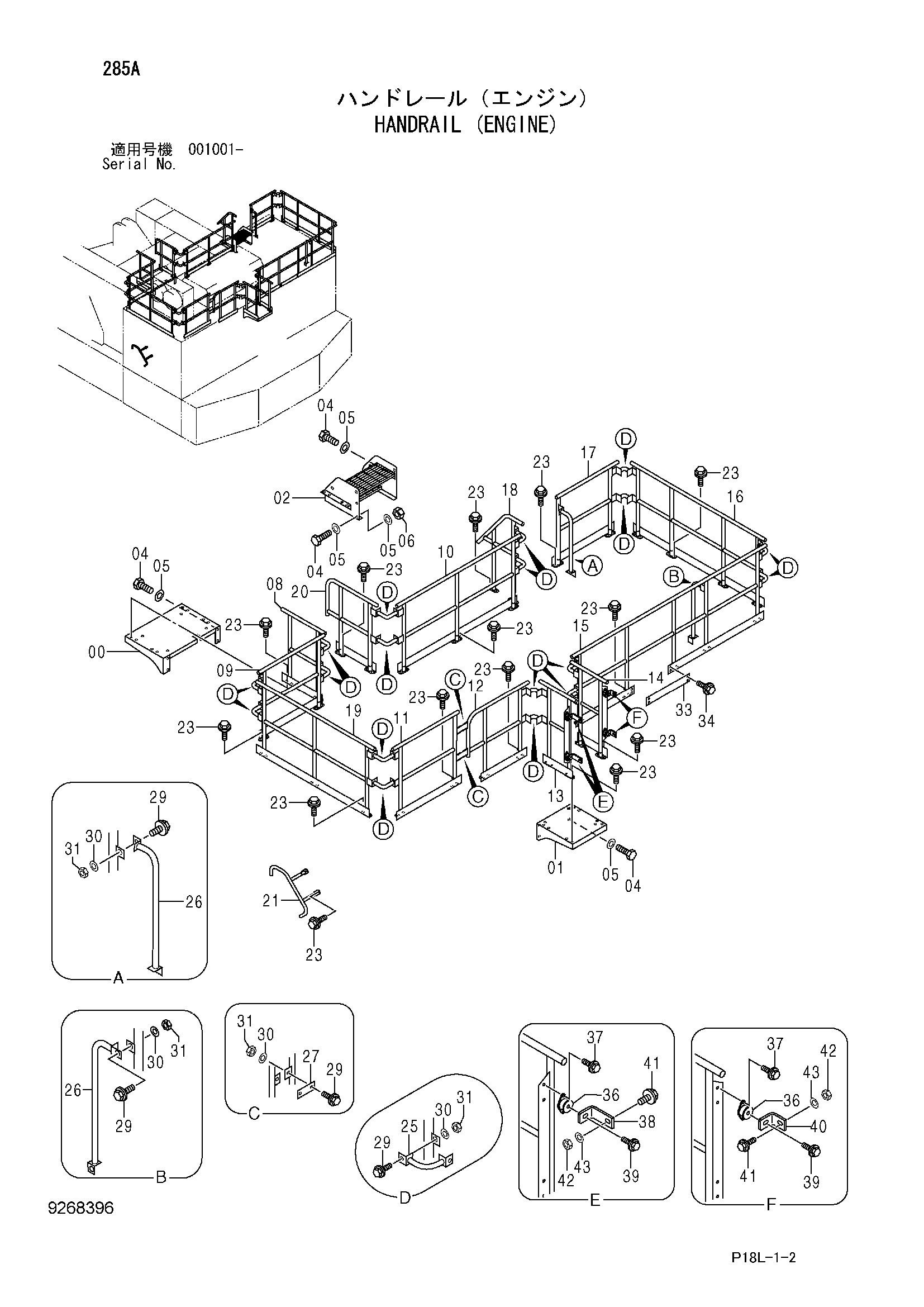

Заводская схема «Поручень (двигатель)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051394 | Крыло | 1 |
| 01 | 7051393 | Крыло | 1 |
| 02 | 7051501 | Ступень | 1 |
| 04 | J921645 | Болт | 12 |
| 05 | J222016 | Шайба | 14 |
| 06 | J950016 | Гайка | 2 |
| 08 | 8106664 | Поручень | 1 |
| 09 | 8106665 | Поручень | 1 |
| 10 | 8106686 | Поручень | 1 |
| 11 | 8106667 | Поручень | 1 |
| 12 | 8106669 | Поручень | 1 |
| 13 | 8106670 | Поручень | 1 |
| 14 | 8106671 | Поручень | 1 |
| 15 | 7050159 | Поручень | 1 |
| 16 | 8104368 | Поручень | 1 |
| 17 | 8106683 | Поручень | 1 |
| 18 | 8106692 | Поручень | 1 |
| 19 | 8106666 | Поручень | 1 |
| 20 | 8106691 | Поручень | 1 |
| 21 | 8108582 | Поручень | 1 |
| 23 | J271240 | Болт с шайбой | 70 |
| 23A | J901240 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 25 | 9744447 | Трубка | 18 |
| 26 | 9744411 | Трубка | 2 |
| 27 | 4364672 | Пластина | 2 |
| 29 | J281240 | Болт с шайбой | 44 |
| 29A | J901240 | Болт | 1 |
| 29B | 4249324 | Шайба | 1 |
| 30 | 4249324 | Шайба | 44 |
| 31 | J950012 | Гайка | 44 |
| 33 | 4660284 | Пластина | 1 |
| 34 | J271030 | Болт с шайбой | 4 |
| 34A | J901030 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 4612492 | Резиновая подушка | 4 |
| 37 | J271035 | Болт с шайбой | 8 |
| 37A | J901035 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | 4677592 | Пластина | 2 |
| 39 | J271220 | Болт с шайбой | 4 |
| 39A | J901220 | Болт | 1 |
| 39B | J222020 | Шайба | 1 |
| 40 | 4677640 | Пластина | 2 |
| 41 | J281240 | Болт с шайбой | 4 |
| 41A | J901240 | Болт | 1 |
| 41B | 4249324 | Шайба | 1 |
| 42 | J950012 | Гайка | 4 |
| 43 | 4249324 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
