Стрела — HITACHI EX2500-6

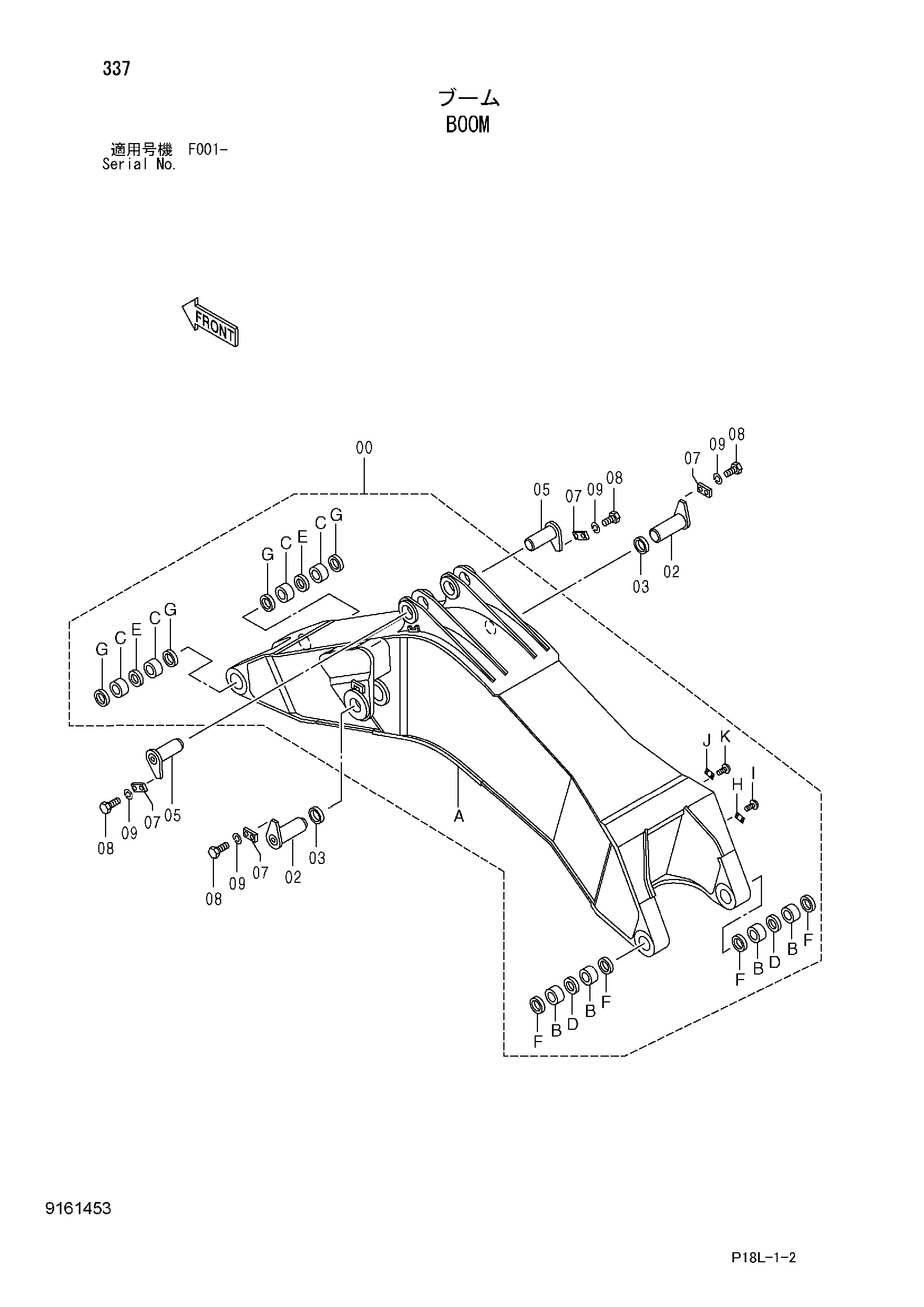

Заводская схема «Стрела» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9250171 | Стрела в сборе | 1 |
| 00A | 5009075 | Стрела | 1 |
| 00B | 4354851 | Втулка | 4 |
| 00C | 4385634 | Втулка | 4 |
| 00D | 4354484 | Проставка | 2 |
| 00E | 4354484 | Проставка | 2 |
| 00F | 4175469 | Пылезащитное уплотнение | 4 |
| 00G | 4175469 | Пылезащитное уплотнение | 4 |
| 00I | M492564 | Приводной винт | 4 |
| 00J | 3080469 | Информационная табличка | 1 |
| 00J | 3080470 | Информационная табличка | 1 |
| 00K | M492964 | Приводной винт | 4 |
| 02 | 8068948 | Палец | 2 |
| 03 | 4385744 | Проставка | 2 |
| 05 | 8068957 | Палец | 2 |
| 07 | 4192930 | Пластина | 4 |
| 08 | J912450 | Болт | 8 |
| 09 | A590924 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
