Обратные трубопроводы (2) — HITACHI EX2500-6

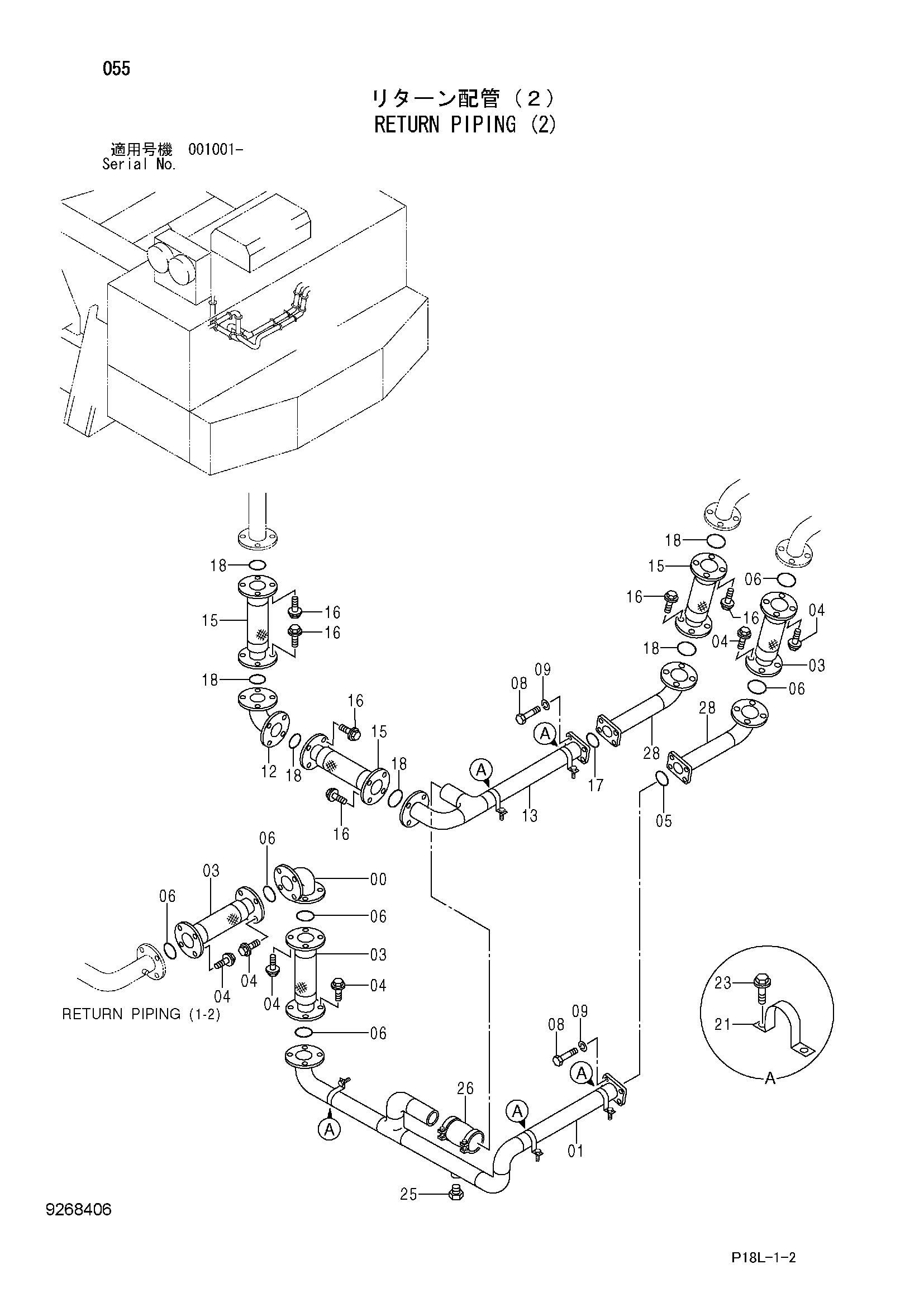

Заводская схема «Обратные трубопроводы (2)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9743102 | Трубка | 1 |
| 01 | 7051505 | Трубка | 1 |
| 03 | 4331889 | Шланг | 3 |
| 04 | J271245 | Болт с шайбой | 24 |
| 04A | J901245 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4153541 | Уплотнительное кольцо | 1 |
| 06 | 4153543 | Уплотнительное кольцо | 6 |
| 08 | J901245 | Болт | 8 |
| 09 | A590912 | Пружинная шайба | 8 |
| 12 | 9743102 | Трубка | 1 |
| 13 | 8065878 | Трубка | 1 |
| 15 | 4331889 | Шланг | 3 |
| 16 | J271245 | Болт с шайбой | 24 |
| 16A | J901245 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 4153541 | Уплотнительное кольцо | 1 |
| 18 | 4153543 | Уплотнительное кольцо | 6 |
| 21 | 4000909 | Хомут трубки | 5 |
| 23 | J271030 | Болт с шайбой | 10 |
| 23A | J901030 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | A885006 | Пробка | 1 |
| 25A | 4506424 | Уплотнительное кольцо | 1 |
| 26 | 4071215 | Муфта | 1 |
| 28 | 8077174 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
