Водяной бак трубопроводы — HITACHI EX2500-6

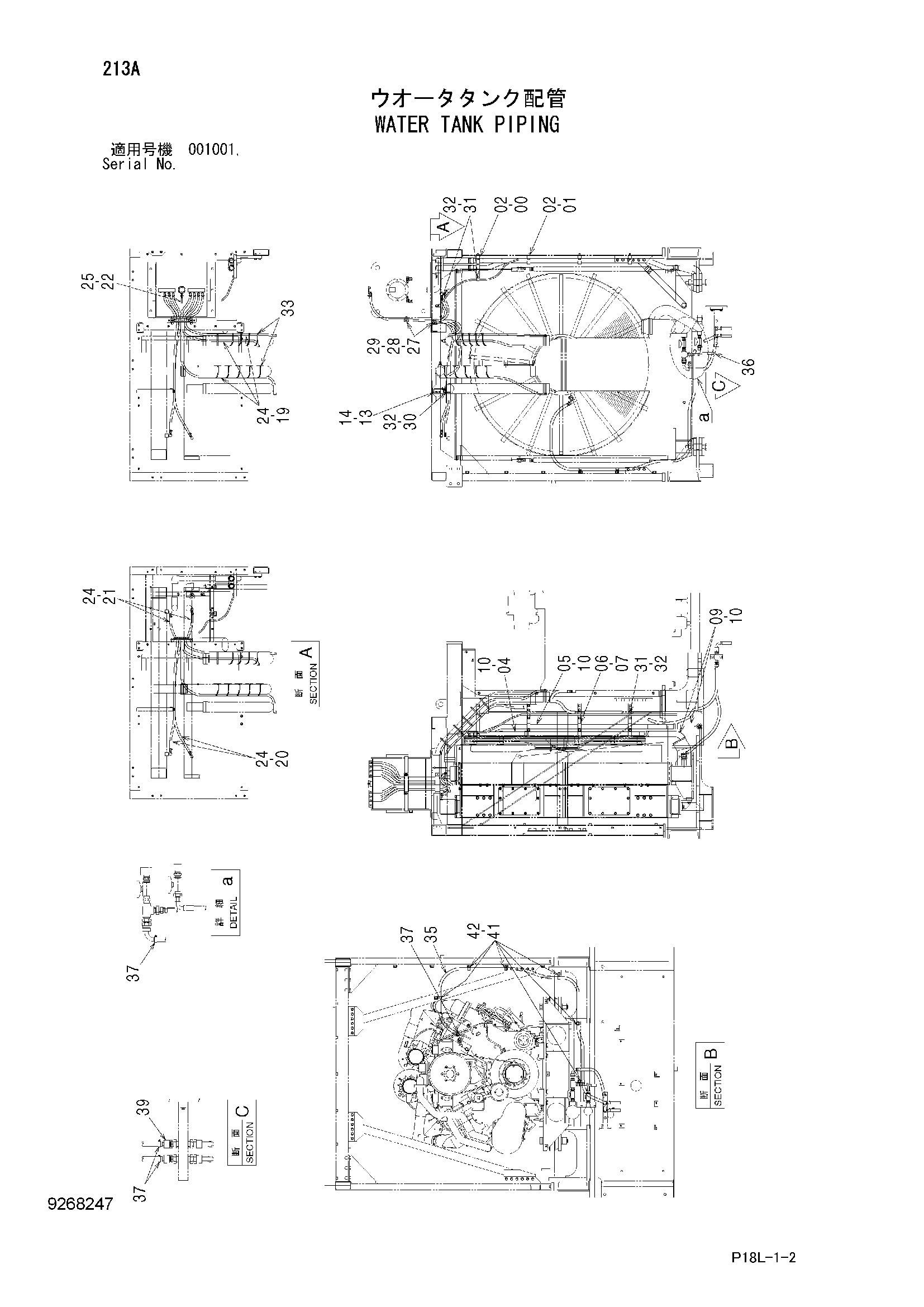

Заводская схема «Водяной бак трубопроводы» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9766745 | Кронштейн | 1 |
| 01 | 4659650 | Кронштейн | 3 |
| 02 | J271050 | Болт с шайбой | 8 |
| 02A | J901050 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 3108794 | Трубка | 1 |
| 05 | 3108795 | Трубка | 1 |
| 06 | 4053696 | Хомут трубки | 4 |
| 07 | J271280 | Болт с шайбой | 4 |
| 07A | J901280 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 4659649 | Резиновый шланг | 2 |
| 10 | 4282474 | Хомут шланга | 6 |
| 13 | 9766746 | Кронштейн | 1 |
| 14 | J271030 | Болт с шайбой | 2 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 19 | 4449117 | Водяной шланг | 3 |
| 20 | 4449118 | Водяной шланг | 2 |
| 21 | 4449119 | Водяной шланг | 2 |
| 22 | 4466337 | Водяной шланг | 1 |
| 24 | 4514700 | Зажим шланг | 14 |
| 25 | 4508575 | Хомут шланга | 1 |
| 27 | 9727639 | Хомут шланга | 2 |
| 28 | 9727637 | Пластина | 2 |
| 29 | J271035 | Болт с шайбой | 4 |
| 29A | J901035 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | 4190282 | Зажим | 1 |
| 31 | 4190272 | Зажим | 5 |
| 32 | J271025 | Болт с шайбой | 6 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | 4121859 | Ленточный зажим | 12 |
| 35 | 4358629 | Шланг | 1 |
| 36 | 4678972 | Шланг | 1 |
| 37 | 4514699 | Хомут шланга | 4 |
| 39 | 4356911 | Адаптер | 2 |
| 41 | 4190263 | Зажим | 6 |
| 42 | J271020 | Болт с шайбой | 6 |
| 42A | J901020 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
