Крышка двигателя (1) — HITACHI EX2500-6

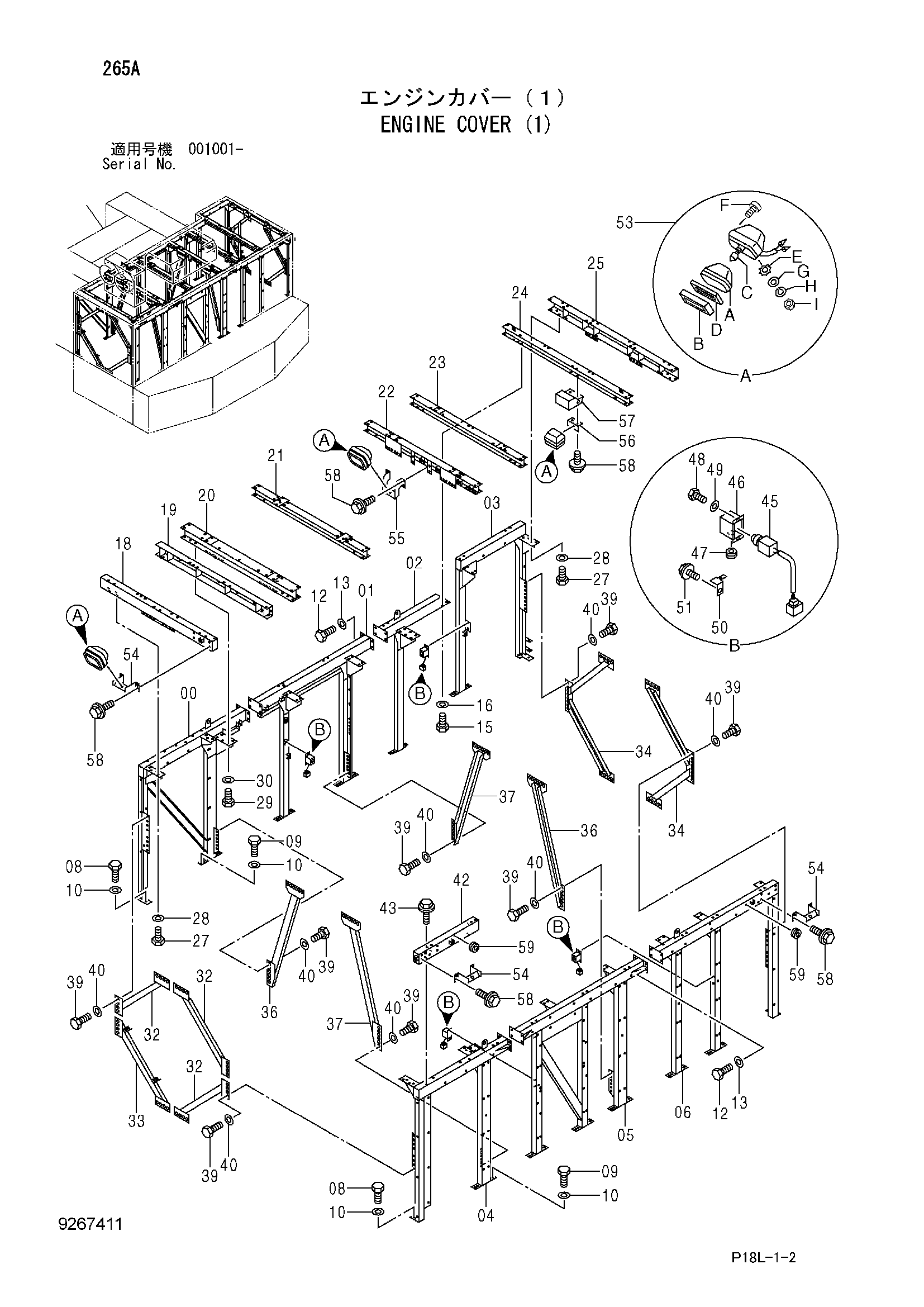

Заводская схема «Крышка двигателя (1)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010924 | Панель | 1 |
| 01 | 5010947 | Панель | 1 |
| 02 | 6024920 | Панель | 1 |
| 03 | 5010904 | Панель | 1 |
| 04 | 5010942 | Панель | 1 |
| 05 | 5010943 | Панель | 1 |
| 06 | 5010903 | Панель | 1 |
| 08 | J931645 | Болт | 34 |
| 09 | J931655 | Болт | 16 |
| 10 | J222016 | Шайба | 50 |
| 12 | J931655 | Болт | 16 |
| 13 | 4087197 | Шайба | 16 |
| 15 | J921240 | Болт | 4 |
| 16 | J222012 | Шайба | 4 |
| 18 | 7051239 | Балка | 1 |
| 19 | 7051417 | Балка | 1 |
| 20 | 7051440 | Балка | 1 |
| 21 | 7051442 | Балка | 1 |
| 22 | 7051446 | Балка | 1 |
| 23 | 7051438 | Балка | 1 |
| 24 | 7051443 | Балка | 1 |
| 25 | 7051436 | Балка | 1 |
| 27 | J921240 | Болт | 46 |
| 28 | J222012 | Шайба | 46 |
| 29 | J931645 | Болт | 24 |
| 30 | J222016 | Шайба | 24 |
| 32 | 7051426 | Стойка | 3 |
| 33 | 7052385 | Стойка | 1 |
| 34 | 8076643 | Стойка | 2 |
| 36 | 8104653 | Стойка | 2 |
| 37 | 8104654 | Стойка | 2 |
| 39 | J931645 | Болт | 112 |
| 40 | 4087197 | Шайба | 112 |
| 42 | 7051435 | Балка | 1 |
| 43 | J271235 | Болт с шайбой | 4 |
| 43A | J901235 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
| 45 | 4463400 | Выключатель | 4 |
| 46 | 8084824 | Короб выключатель | 4 |
| 47 | 4159363 | Резиновая втулка | 4 |
| 48 | J900610 | Болт | 8 |
| 49 | A590906 | Пружинная шайба | 8 |
| 50 | 4257159 | Кронштейн | 4 |
| 51 | J271025 | Болт с шайбой | 4 |
| 51A | J901025 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 53 | 4336570 замена: 4326800 | Фара | 3 |
| 53 | 4326800 | Фара | 3 |
| 53A | 4326801 | Ленс блок | 1 |
| 53B | 4326802 | Рама | 1 |
| 53C | 4285648 | Лампа | 1 |
| 53D | 4326803 | Прокладка | 1 |
| 53E | 4307026 | Шайба | 1 |
| 53F | 4307027 | Винт | 4 |
| 53G | A590114 | Плоская шайба | 1 |
| 53H | A590914 | Пружинная шайба | 1 |
| 53I | J952014 | Гайка | 1 |
| 54 | 8074566 | Кронштейн | 3 |
| 55 | 8059828 | Кронштейн | 1 |
| 56 | 4357540 | Кронштейн | 1 |
| 57 | 8068080 | Крышка | 1 |
| 58 | J271030 | Болт с шайбой | 18 |
| 58A | J901030 | Болт | 1 |
| 58B | J222010 | Шайба | 1 |
| 59 | 4186003 | Резиновая втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
