Кондиционер (1-1) — HITACHI EX2500-6

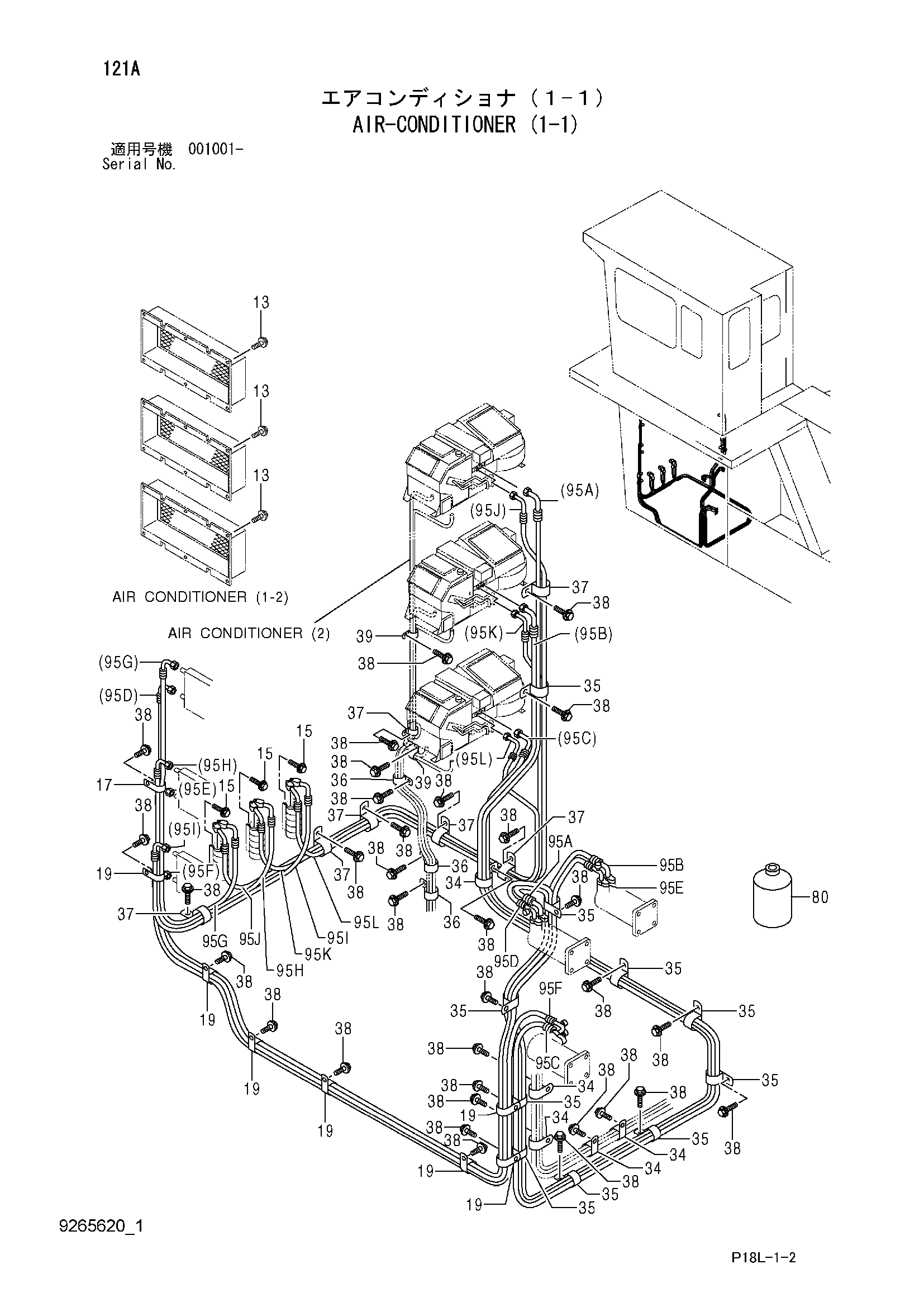

Заводская схема «Кондиционер (1-1)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | J271025 | Болт с шайбой | 42 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | J260816 | Болт с шайбой | 6 |
| 15A | J900816 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 17 | 4190282 | Зажим | 1 |
| 19 | 4190291 | Зажим | 7 |
| 34 | 4193816 | Зажим | 6 |
| 35 | 4190265 | Зажим | 10 |
| 36 | 4193848 | Зажим | 3 |
| 37 | 4190264 | Зажим | 7 |
| 38 | J271020 | Болт с шайбой | 36 |
| 38A | J901020 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | 4190292 | Зажим | 2 |
| 80 | 4347644 | GAS | 15 |
| 95A | 4652762 | Шланг | 1 |
| 95A1 | 4639566 | Уплотнительное кольцо | 1 |
| 95B | 4652763 | Шланг | 1 |
| 95B1 | 4639566 | Уплотнительное кольцо | 1 |
| 95C | 4652764 | Шланг | 1 |
| 95C1 | 4639566 | Уплотнительное кольцо | 1 |
| 95D | 4652809 | Шланг | 1 |
| 95D1 | 4639565 | Уплотнительное кольцо | 1 |
| 95E | 4652810 | Шланг | 1 |
| 95E1 | 4639565 | Уплотнительное кольцо | 1 |
| 95F | 4652811 | Шланг | 1 |
| 95F1 | 4639565 | Уплотнительное кольцо | 1 |
| 95G | 4652765 | Шланг | 1 |
| 95G1 | 4639562 | Уплотнительное кольцо | 1 |
| 95H | 4652766 | Шланг | 1 |
| 95H1 | 4639562 | Уплотнительное кольцо | 1 |
| 95I | 4652767 | Шланг | 1 |
| 95I1 | 4639562 | Уплотнительное кольцо | 1 |
| 95J | 4652768 | Шланг | 1 |
| 95J1 | 4639562 | Уплотнительное кольцо | 1 |
| 95K | 4652769 | Шланг | 1 |
| 95K1 | 4639562 | Уплотнительное кольцо | 1 |
| 95L | 4652770 | Шланг | 1 |
| 95L1 | 4639562 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
