Стаирвай трубопроводы (1) — HITACHI EX2500-6

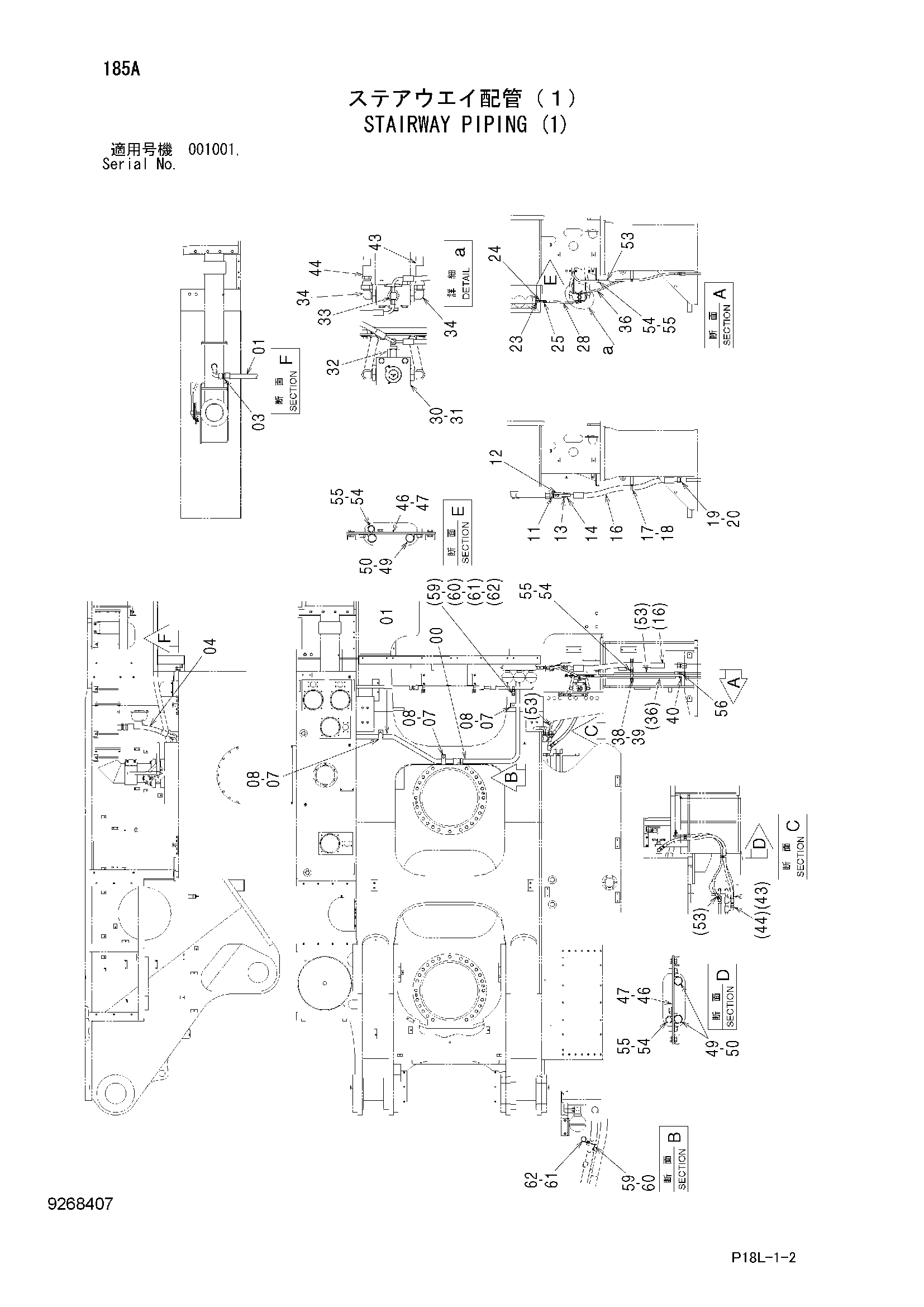

Заводская схема «Стаирвай трубопроводы (1)» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8106658 | Трубка | 1 |
| 01 | 8106662 | Трубка | 1 |
| 03 | 4042036 | Адаптер | 1 |
| 03A | 4037888 | Уплотнительное кольцо | 1 |
| 04 | 4660180 | Шланг | 1 |
| 07 | 4053697 | Хомут трубки | 3 |
| 08 | J271265 | Болт с шайбой | 3 |
| 08A | J901265 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 11 | 94-1707 | Адаптер | 1 |
| 12 | 4393020 | Шаровой клапан | 1 |
| 13 | 94-1606 | Переходник | 1 |
| 14 | 94-1306 | Адаптер | 1 |
| 16 | 4660309 | Шланг | 1 |
| 17 | 4190291 | Зажим | 1 |
| 18 | J271025 | Болт с шайбой | 1 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 4449060 | Адаптер | 1 |
| 20 | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 4483048 | Адаптер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 2 |
| 24 | 4605960 | Обратный клапан | 1 |
| 25 | A852133 | Адаптер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4623633 | Шланг | 1 |
| 30 | 4484405 | Клапан селектор | 1 |
| 31 | J271000 | Болт с шайбой | 2 |
| 31A | J901000 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4263442 | Переходник S | 1 |
| 32A | 4506429 | Уплотнительное кольцо | 1 |
| 33 | A852543 | Тройник | 1 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4399256 | Угловой штуцер | 2 |
| 34A | 4506429 | Уплотнительное кольцо | 1 |
| 36 | 4633622 | Шланг | 1 |
| 38 | 4190273 | Зажим | 1 |
| 39 | J271025 | Болт с шайбой | 1 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | A852133 | Адаптер | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | 4660311 | Шланг | 1 |
| 44 | 4642706 | Шланг | 1 |
| 46 | 9766806 | Кронштейн | 2 |
| 47 | J271035 | Болт с шайбой | 4 |
| 47A | J901035 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 49 | 4192035 | Зажим | 4 |
| 50 | J271025 | Болт с шайбой | 4 |
| 50A | J901025 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 53 | 4660310 | Шланг | 1 |
| 54 | 4190277 | Зажим | 4 |
| 55 | J271025 | Болт с шайбой | 4 |
| 55A | J901025 | Болт | 1 |
| 55B | J222010 | Шайба | 1 |
| 56 | A852144 | Адаптер | 1 |
| 56A | 4506418 | Уплотнительное кольцо | 1 |
| 59 | 9766807 | Кронштейн | 1 |
| 60 | J271025 | Болт с шайбой | 1 |
| 60A | J901025 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 61 | 4190264 | Зажим | 1 |
| 62 | J271025 | Болт с шайбой | 1 |
| 62A | J901025 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
