Опора радиатора — HITACHI EX2500-6

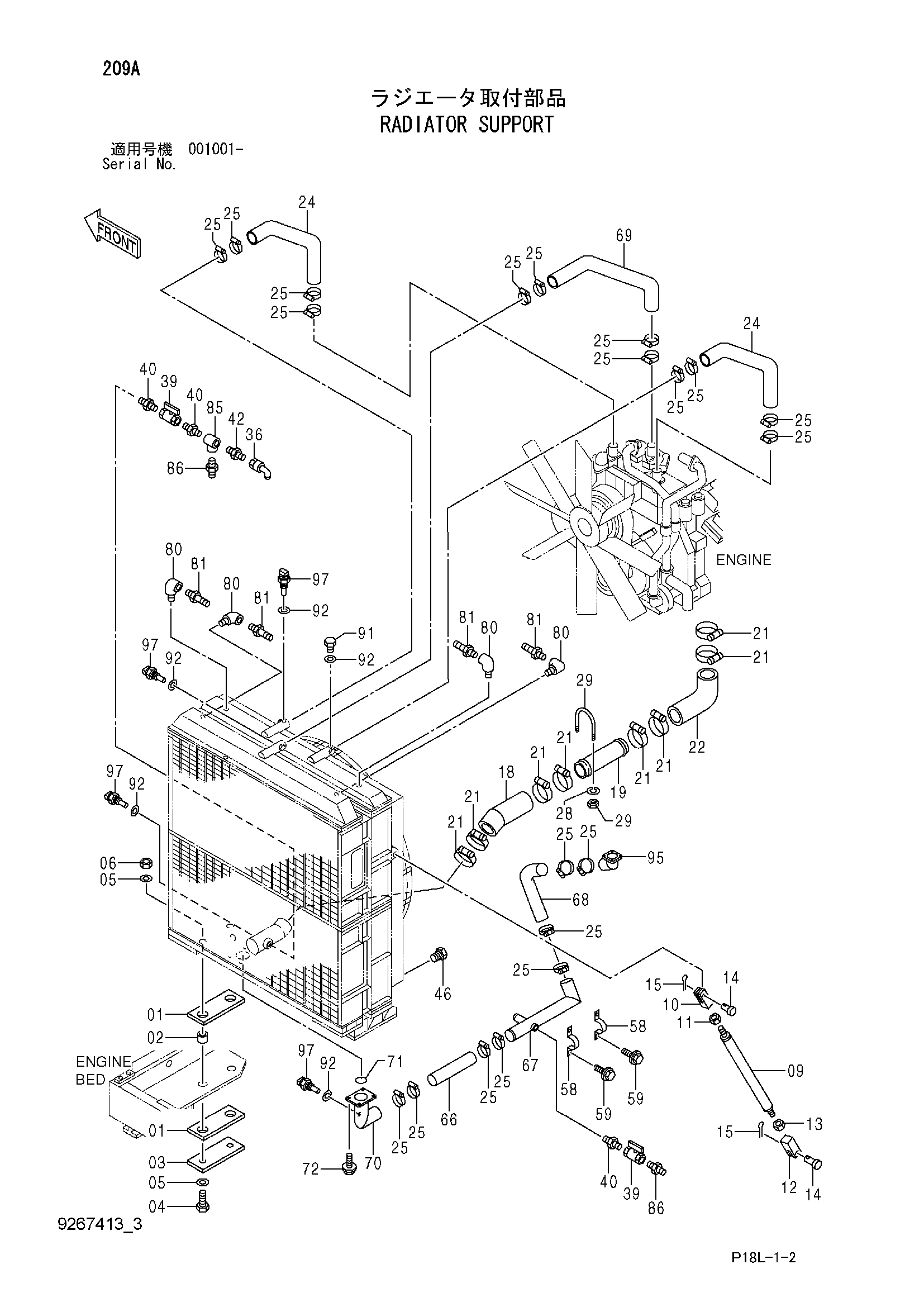

Заводская схема «Опора радиатора» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4447544	Пластина резиновый	4
02	4187250	Проставка	4
03	4447543	Пластина	2
04	J932713	Болт	4
05	4085857	Шайба	8
06	M662027	U-образная гайка	4
09	8082506	Стойка	2
10	3035095	Концевой вилка	2
11	J951024	Гайка	2
12	3035096	Концевой вилка	2
13	J956024	Гайка L	2
14	4085833	Палец	4
15	A765036	Шплинт	4
18	4658878	Резиновый шланг	1
19	4345692	Трубка	1
21	4282492	Хомут шланга	8
22	4396171	Резиновый шланг	1
24	4658876	Резиновый шланг	2
25	4285233	Хомут шланга	20
27	4349533	U-образный болт	1
28	A590110	Плоская шайба	2
29	J950010	Гайка	2
36	4356914	Адаптер	1
39	4203434	Шаровой клапан	2
40	94-1704	Адаптер	3
42	4221278	Адаптер	1
46	447483	Пробка	1
58	4000909	Хомут трубки	2
59	J271030	Болт с шайбой	4
59A	J901030	Болт	1
59B	J222010	Шайба	1
66	4658879	Резиновый шланг	1
67	7048843	Трубка	1
68	4658892	Резиновый шланг	1
69	4658877	Резиновый шланг	1
70	8110132	Трубка	1
71	4488424	Уплотнительное кольцо	1
72	J271030	Болт с шайбой	4
72A	J901030	Болт	1
72B	J222010	Шайба	1
80	94-0630	Угловой штуцер	4
81	4303601	Соединение	4
85	94-0663	Тройник	1
86	4317015	Адаптер	2
91	4364696	Пробка	1
92	4620102	Уплотнительная шайба	5
95	9766657	Трубка	1
97	4250260	Датчик	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
