Напорный фильтр — HITACHI EX2500-6

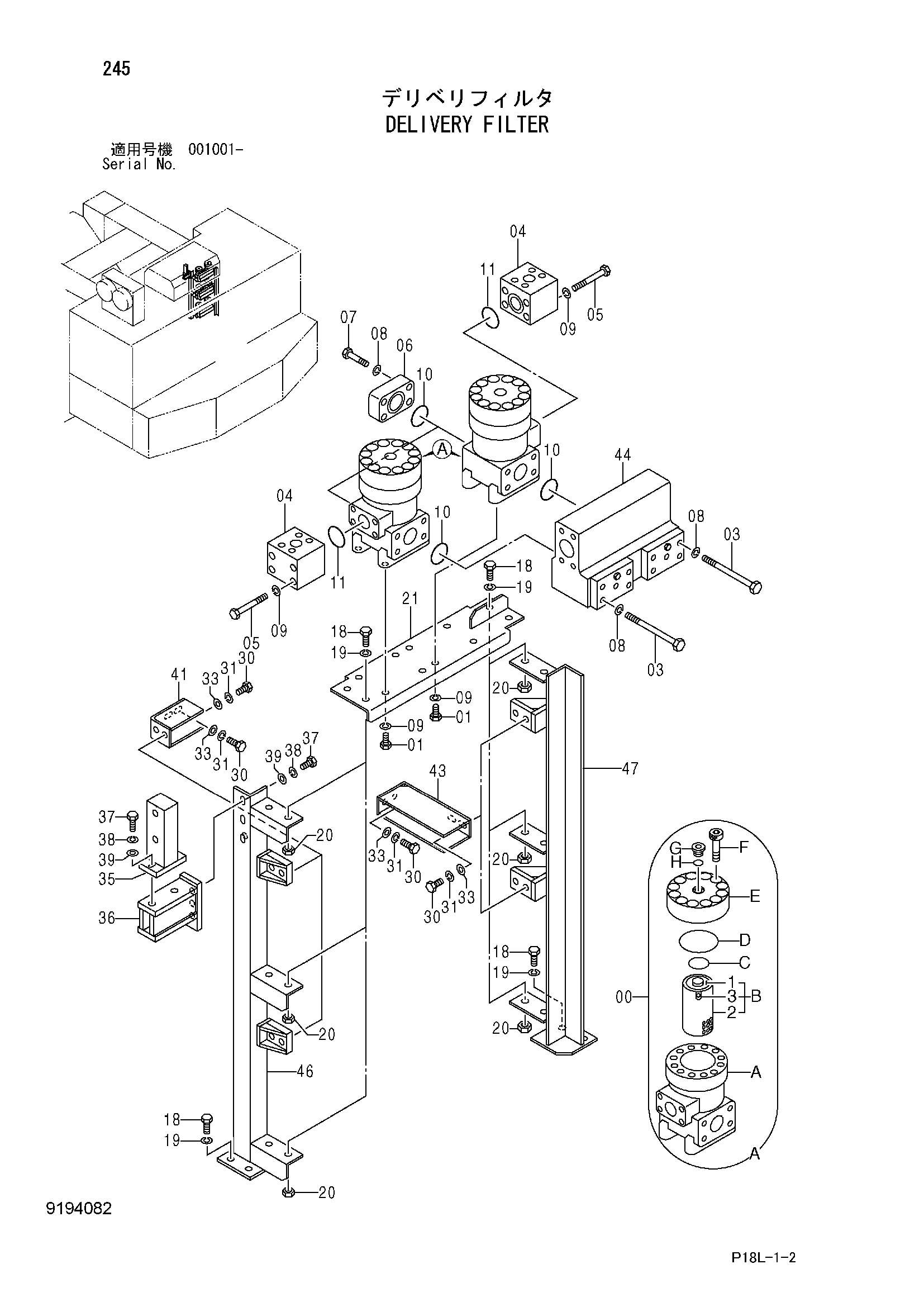

Заводская схема «Напорный фильтр» для HITACHI EX2500-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9194082 | Напорный фильтр | 1 | |
| 00 | 9194083 | Сетчатый фильтр | 6 |
| 00A | 2022028 | Корпус | 1 |
| 00B | 4688140 | Фильтрующий элемент | 1 |
| 00B1 | 4261573 | Фильтрующий элемент | 1 |
| 00B2 | 4261574 | Крышка | 1 |
| 00B3 | M340408 | Болт | 2 |
| 00C | 4153536 | Уплотнительное кольцо | 1 |
| 00D | 4153546 | Уплотнительное кольцо | 1 |
| 00E | 3040192 | Крышка | 1 |
| 00F | M341660 | Болт с внутренним шестигранником | 12 |
| 00G | 4208977 | Пробка | 1 |
| 00H | 4153091 | Уплотнительное кольцо | 1 |
| 01 | J901635 | Болт | 24 |
| 03 | J932014 | Болт | 24 |
| 04 | 3070310 | Блок | 6 |
| 05 | J901606 | Болт | 24 |
| 06 | 3031029 | Крышка | 6 |
| 07 | J932070 | Болт | 24 |
| 08 | A590920 | Пружинная шайба | 48 |
| 09 | A590916 | Пружинная шайба | 48 |
| 10 | 4292385 | Уплотнительное кольцо | 12 |
| 11 | 4292384 | Уплотнительное кольцо | 6 |
| 18 | J901635 | Болт | 16 |
| 19 | A590916 | Пружинная шайба | 16 |
| 20 | J950016 | Гайка | 12 |
| 21 | 9752124 | Кронштейн | 3 |
| 30 | J901430 | Болт | 16 |
| 31 | A590914 | Пружинная шайба | 16 |
| 33 | J217084 | Шайба | 16 |
| 35 | 8068784 | Кронштейн | 1 |
| 36 | 8068787 | Кронштейн | 1 |
| 37 | J901435 | Болт | 5 |
| 38 | A590914 | Пружинная шайба | 5 |
| 39 | A590114 | Плоская шайба | 5 |
| 41 | 8068817 | Кронштейн | 2 |
| 43 | 8077897 | Кронштейн | 2 |
| 44 | 4414520 | Обратный клапан | 3 |
| 46 | 8075335 | Кронштейн | 1 |
| 47 | 8075336 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
