Продуктион монитор (рукоять) — HITACHI EX2500-5

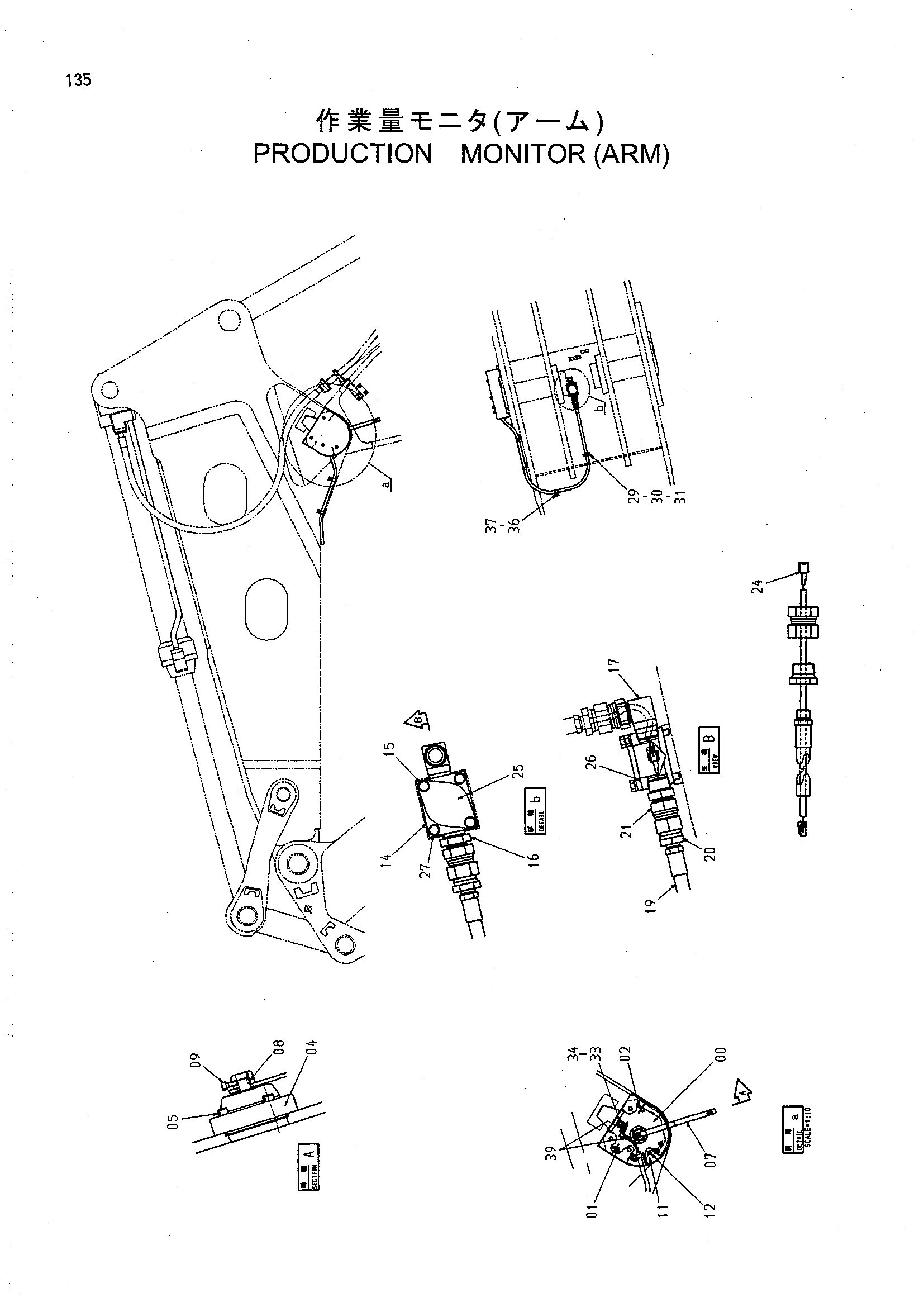

Заводская схема «Продуктион монитор (рукоять)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8080291 | Кронштейн | 1 |
| 01 | J011235 | Болт с шайбой | 6 |
| 02 | J400832 | Установочный штифт | 2 |
| 04 | 4350362 | Датчик угла | 1 |
| 05 | M340836 | Болт с внутренним шестигранником | 4 |
| 07 | 8080293 | Рычаг | 1 |
| 08 | 94-2501 | Шпонка воодруфф | 1 |
| 09 | M340614 | Болт с внутренним шестигранником | 1 |
| 11 | 8080295 | Крышка | 1 |
| 12 | J021230 | Болт с шайбой | 4 |
| 14 | 4465689 | Блок | 1 |
| 15 | J011290 | Болт с шайбой | 2 |
| 16 | 94-1306 | Адаптер | 1 |
| 17 | 94-1406 | Угловой штуцер | 1 |
| 19 | 4466259 | Шланг | 1 |
| 20 | 94-1611 | Переходник | 1 |
| 21 | 4466190 | Адаптер | 1 |
| 24 | 3093901 | Жгут проводов | 1 |
| 25 | 4466189 | Крышка | 1 |
| 26 | A811070 | Уплотнительное кольцо | 1 |
| 27 | J011280 | Болт с шайбой | 2 |
| 29 | 4217754 | Кланп | 1 |
| 30 | 4437996 | Втулка | 1 |
| 31 | J010870 | Болт с шайбой | 2 |
| 33 | 4355515 | Кронштейн | 1 |
| 34 | J011020 | Болт с шайбой | 1 |
| 36 | 4190263 | Зажим | 4 |
| 37 | J011020 | Болт с шайбой | 4 |
| 39 | 4055311 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
