Пилотные гидролинии (5)(гидрораспределитель)(экскаватор) — HITACHI EX2500-5

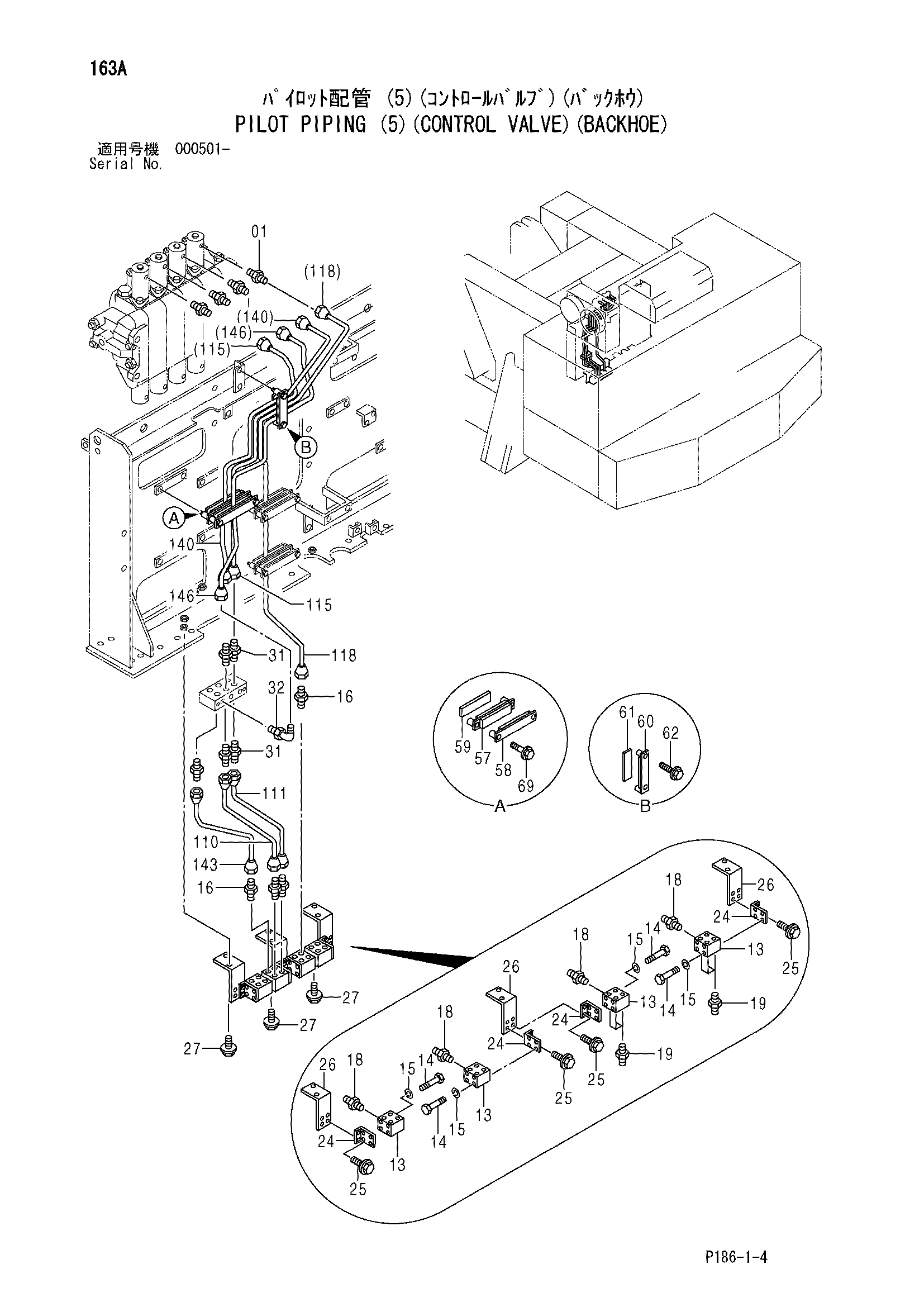

Заводская схема «Пилотные гидролинии (5)(гидрораспределитель)(экскаватор)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4344020 | Адаптер | 4 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4254612 | Челночный клапан | 4 |
| 14 | J900885 | Болт | 16 |
| 15 | A590908 | Пружинная шайба | 16 |
| 16 | 4344020 | Адаптер | 4 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4344553 | Адаптер | 4 |
| 18A | 4506408 | Уплотнительное кольцо | 1 |
| 19 | A852133 | Адаптер | 8 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4344323 | Кронштейн | 4 |
| 25 | J011030 | Болт с шайбой | 8 |
| 25 | J271030 замена: J901030 | Болт с шайбой | 8 |
| 26 | 9743881 | Кронштейн | 3 |
| 27 | J011045 | Болт с шайбой | 6 |
| 27 | J271045 замена: J901045 | Болт с шайбой | 6 |
| 31 | 4344020 | Адаптер | 5 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4344046 | Угловой штуцер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 9746293 | Хомут | 1 |
| 58 | 9743906 | Хомут | 1 |
| 59 | 4344541 | Резиновая прокладка | 1 |
| 60 | 9743907 | Хомут | 1 |
| 61 | 4344542 | Резиновая прокладка | 1 |
| 62 | J011035 | Болт с шайбой | 2 |
| 62 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 69 | J011060 | Болт с шайбой | 4 |
| 69 | J271060 замена: J901060 | Болт с шайбой | 4 |
| 110 | 4386161 | Трубка | 1 |
| 111 | 4386162 | Трубка | 1 |
| 115 | 3071406 | Трубка | 1 |
| 118 | 3071399 | Трубка | 1 |
| 140 | 3071404 | Трубка | 1 |
| 143 | 4403064 | Трубка | 1 |
| 146 | 3082673 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
