Продуктион монитор детали — HITACHI EX2500-5

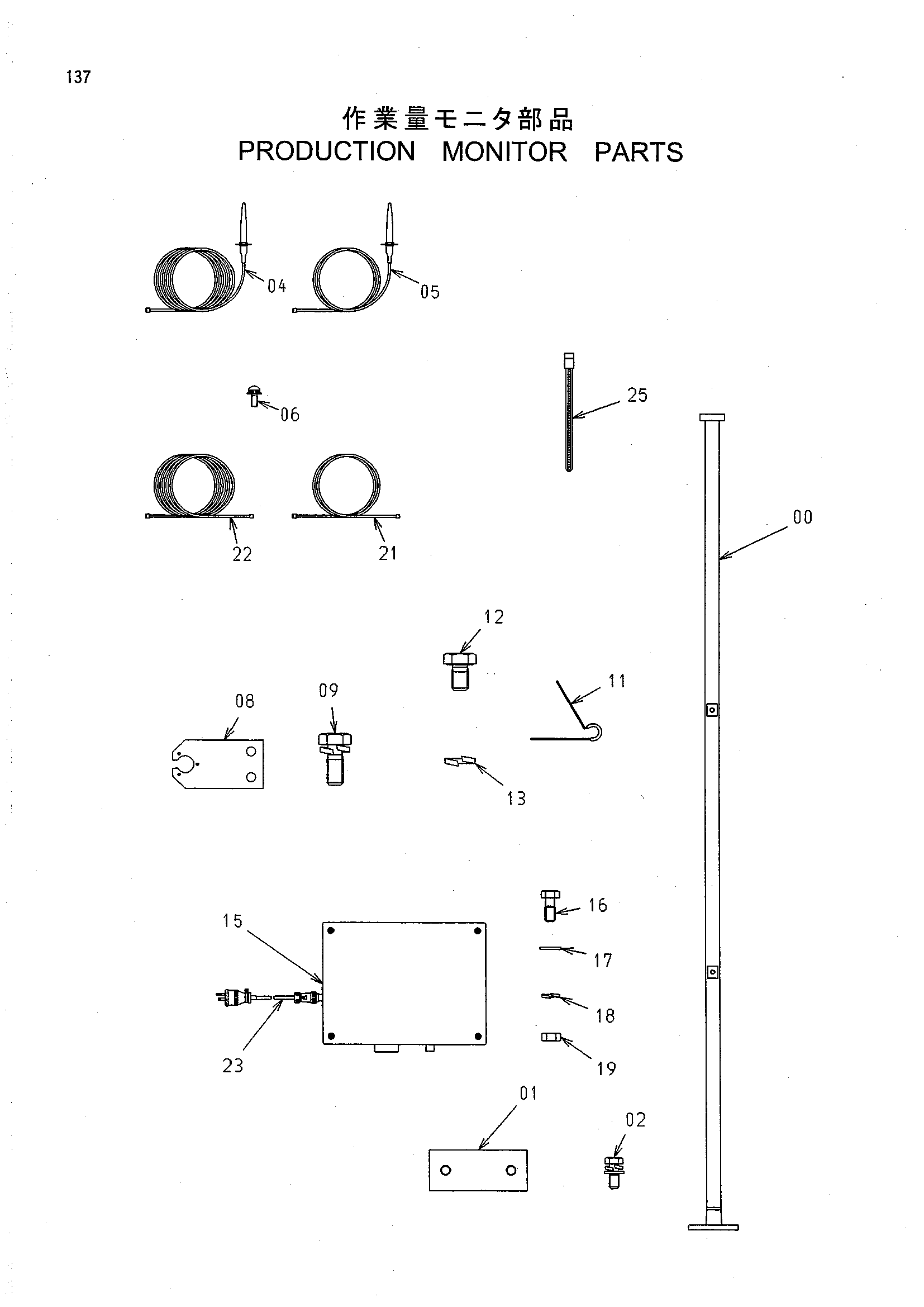

Заводская схема «Продуктион монитор детали» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9757972 | Опора | 1 |
| 01 | 4186677 | Седло винта | 1 |
| 02 | J021230 | Болт с шайбой | 2 |
| 04 | 4466118 | Антенна | 1 |
| 05 | 4408180 | Антенна | 1 |
| 06 | J460308 | Винт с шайбой | 6 |
| 08 | 4466124 | Кронштейн | 1 |
| 09 | J011025 | Болт с шайбой | 2 |
| 11 | 4190276 | Зажим | 2 |
| 12 | J901016 | Болт | 2 |
| 13 | A590910 | Пружинная шайба | 2 |
| 15 | 4409004 | Короб | 1 |
| 16 | J900830 | Болт | 4 |
| 17 | A590108 | Плоская шайба | 8 |
| 18 | A590908 | Пружинная шайба | 4 |
| 19 | J230008 | Гайка | 4 |
| 21 | 4407916 | Жгут проводов | 2 |
| 22 | 4407917 | Жгут проводов | 2 |
| 23 | 4433218 | Жгут проводов | 1 |
| 25 | 4055311 | Ленточный зажим | 25 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
