Гидроцилиндр ковша (экскаватор) — HITACHI EX2500-5

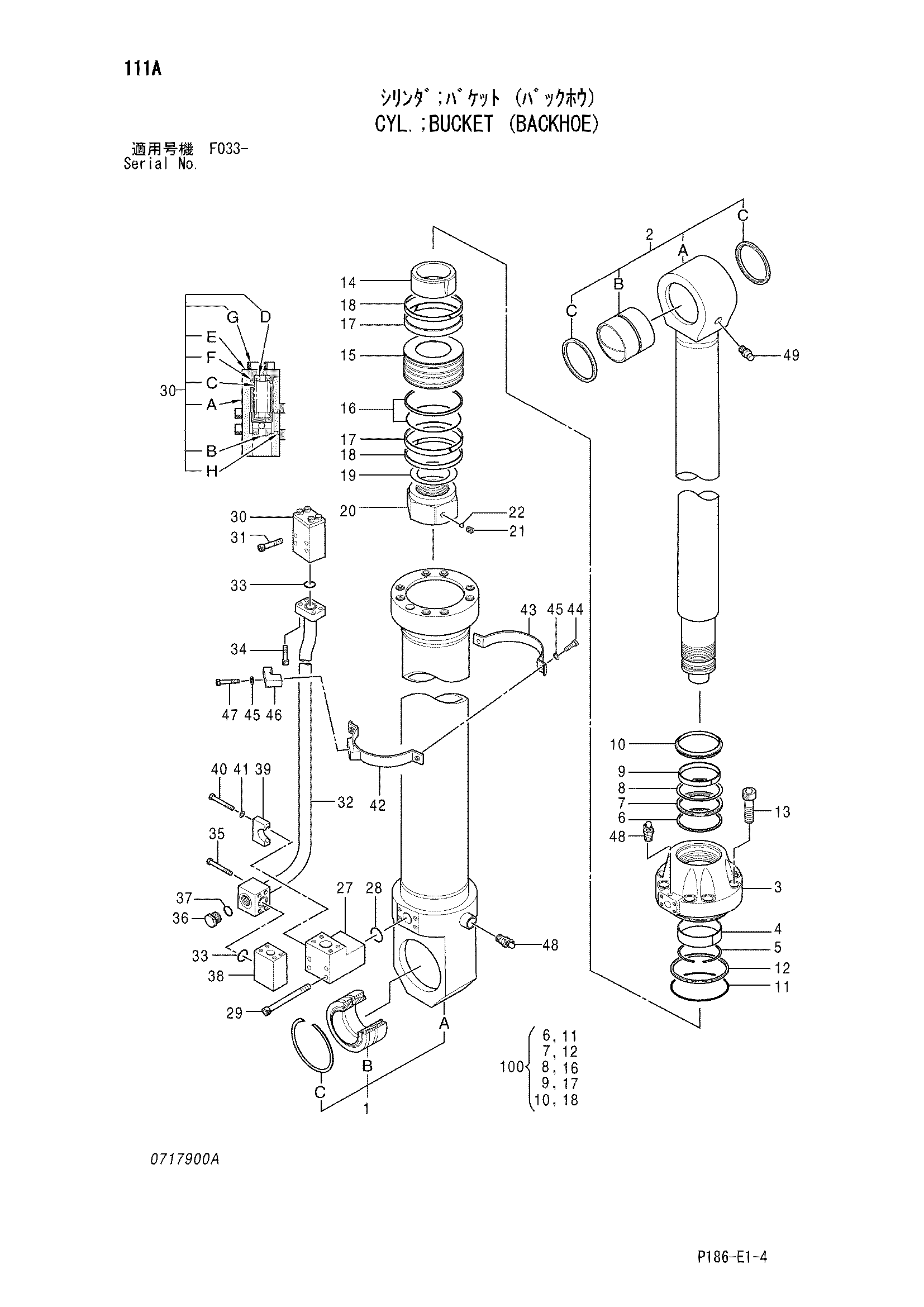

Заводская схема «Гидроцилиндр ковша (экскаватор)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4402137 | Гидроцилиндр ковша | 1 | |
| 1 | 0706901 | Труба гидроцилиндра в сборе | 1 |
| 1A | 0717901 | Труба гидроцилиндра | 1 |
| 1B | 0257521 | Подшипник. спх.рол. | 1 |
| 1C | 4094941 | Стопорное кольцо | 1 |
| 2 | 0706902 | Шток поршня в сборе | 1 |
| 2A | 0717902 | Шток поршня | 1 |
| 2B | 4392649 | Втулка пальца | 1 |
| 2C | 0400406 | Грязесъёмное кольцо | 2 |
| 3 | 0717903 | Головка гидроцилиндра | 1 |
| 4 | 4392642 | Втулка | 1 |
| 5 | 0161002 | Стопорное кольцо | 1 |
| 6 | 0336605 замена: 0964204 | Уплотнительное кольцо | 1 |
| 6 | 0964204 | U-образная манжета | 1 |
| 7 | 0257507 замена: 0964206 | U-образная манжета | 1 |
| 7 | 0964206 | U-образная манжета | 1 |
| 8 | 0257527 | Опорное кольцо | 1 |
| 9 | 0706903 | Направляющее кольцо | 1 |
| 10 | 0257509 замена: 0964207 | Грязесъёмное кольцо | 1 |
| 10 | 0964207 | Грязесъёмное кольцо | 1 |
| 11 | 0717904 замена: A811220 | Уплотнительное кольцо | 1 |
| 11 | A811220 | Уплотнительное кольцо | 1 |
| 12 | 0717905 | Опорное кольцо | 1 |
| 13 | 0257605 | Болт с внутренним шестигранником | 8 |
| 14 | 4394169 | Амортизирующий подшипник | 1 |
| 15 | 0706906 замена: 0717907 | Поршень | 1 |
| 15 | 0717907 | Поршень | 1 |
| 16 | 0400210 | Кольцо уплотнение в сборе | 1 |
| 17 | 0400211 | Кольцо | 2 |
| 17 | 0781706 | Кольцо | 2 |
| 18 | 0400212 | Кольцо | 2 |
| 19 | 0706907 | Регулировочная шайба | 1 |
| 20 | 0706908 | Гайка | 1 |
| 21 | 0400215 | Установочный винт | 1 |
| 22 | 0400216 | Стальной шарик | 1 |
| 27 | 0456001 | Соединение | 1 |
| 28 | 0317224 замена: 4113161 | Уплотнительное кольцо | 1 |
| 28 | 4113161 | Уплотнительное кольцо | 1 |
| 29 | 0339715 | Болт с внутренним шестигранником | 4 |
| 30 | 0706909 замена: 0717908 | Клапан замедленного возврата | 1 |
| 30 | 0717908 | Клапан замедленного возврата | 1 |
| 30A | 0242723 | Корпус | 1 |
| 30B | 0717906 | Клапан словретурн | 1 |
| 30C | 4153721 | Пружина | 1 |
| 30D | 4094938 | Направляющая пружины | 2 |
| 30E | 4094939 | Крышка | 1 |
| 30F | 4123446 замена: A811045 | Уплотнительное кольцо | 1 |
| 30F | A811045 | Уплотнительное кольцо | 1 |
| 30G | 0242725 | Болт с внутренним шестигранником | 4 |
| 30H | 4123444 замена: 4069900 | Уплотнительное кольцо | 1 |
| 30H | 4069900 | Уплотнительное кольцо | 1 |
| 31 | M341600 | Болт с внутренним шестигранником | 4 |
| 32 | 4399782 | Трубка | 1 |
| 33 | 4123444 замена: 4069900 | Уплотнительное кольцо | 2 |
| 33 | 4069900 | Уплотнительное кольцо | 2 |
| 34 | 4104495 | Болт с внутренним шестигранником | 4 |
| 35 | 0191916 | Болт с внутренним шестигранником | 4 |
| 36 | 0349308 | Пробка | 1 |
| 37 | 0336419 замена: 992444 | Уплотнительное кольцо | 1 |
| 37 | 992444 | Уплотнительное кольцо | 1 |
| 38 | 0349307 | Соединение | 1 |
| 39 | 0242729 | Держатель | 1 |
| 40 | 0259110 | Болт | 2 |
| 41 | 0259112 | Пружинная шайба | 2 |
| 42 | 0400419 | Лента | 1 |
| 43 | 0400420 | Лента | 1 |
| 44 | 0379919 | Болт | 2 |
| 45 | A590914 | Пружинная шайба | 3 |
| 46 | 0379917 | Хомут трубки | 1 |
| 47 | 0379918 | Болт | 1 |
| 48 | 0643016 | Воздушный клапан | 2 |
| 49 | J75481 | Пресс-маслёнка | 1 |
| 100 | 4407494 замена: 4678680 | Комплект уплотнений | 1 |
| 100 | 4678680 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
