Рычаг управления (3)(экскаватор) — HITACHI EX2500-5

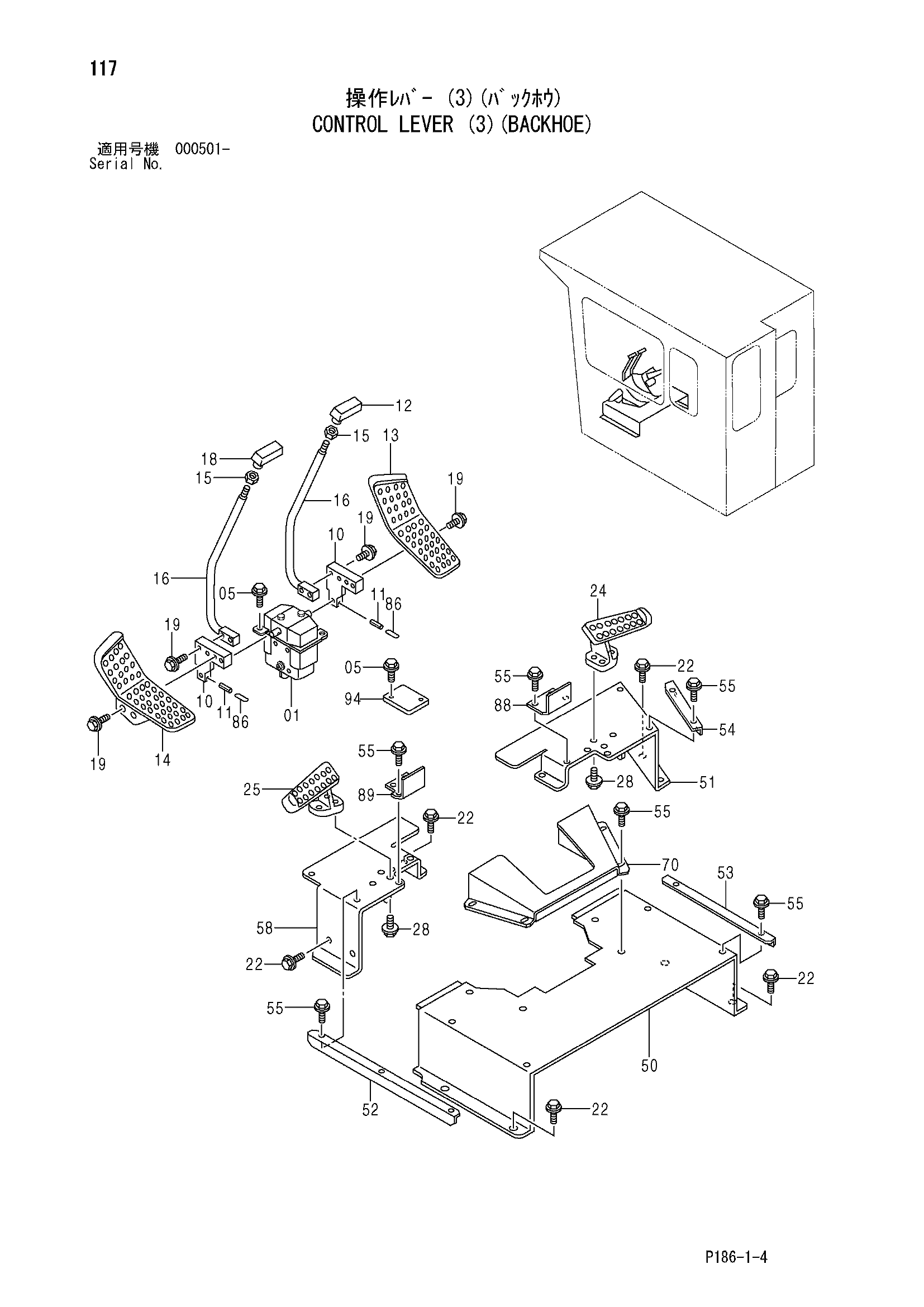

Заводская схема «Рычаг управления (3)(экскаватор)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9074100 | Пилотный клапан | 1 |
| 05 | J021030 | Болт с шайбой | 4 |
| 05 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 10 | 4307081 | Рычаг | 2 |
| 11 | 4033504 | Пружинный штифт | 2 |
| 12 | 2043584 | Рукоятка | 1 |
| 13 | 3079714 | Педаль | 1 |
| 14 | 3079715 | Педаль | 1 |
| 15 | 4424185 | Гайка | 2 |
| 16 | 8079549 | Рычаг | 2 |
| 18 | 2043585 | Рукоятка | 1 |
| 19 | J011045 | Болт с шайбой | 8 |
| 19 | J271045 замена: J901045 | Болт с шайбой | 8 |
| 22 | J021030 | Болт с шайбой | 10 |
| 22 | J271030 замена: J901030 | Болт с шайбой | 10 |
| 24 | 1015478 | Подставка для ног | 1 |
| 25 | 1015477 | Подставка для ног | 1 |
| 28 | J021025 | Болт с шайбой | 10 |
| 28 | J271025 замена: J901025 | Болт с шайбой | 10 |
| 50 | 7033215 | Крышка | 1 |
| 51 | 8065735 | Крышка | 1 |
| 52 | 4358115 | Кронштейн | 1 |
| 53 | 4358116 | Кронштейн | 1 |
| 54 | 4358118 | Кронштейн | 1 |
| 55 | J020620 | Болт с шайбой | 14 |
| 55 | J260620 замена: J900620 | Болт с шайбой | 14 |
| 58 | 8078957 | Крышка | 1 |
| 70 | 8069469 | Крышка | 1 |
| 86 | 4183195 | Провод | 2 |
| 88 | 4392456 | Крышка | 1 |
| 89 | 4392461 | Крышка | 1 |
| 94 | 4211433 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
