Отопитель киркуит (бортовой редуктор) (2) — HITACHI EX2500-5

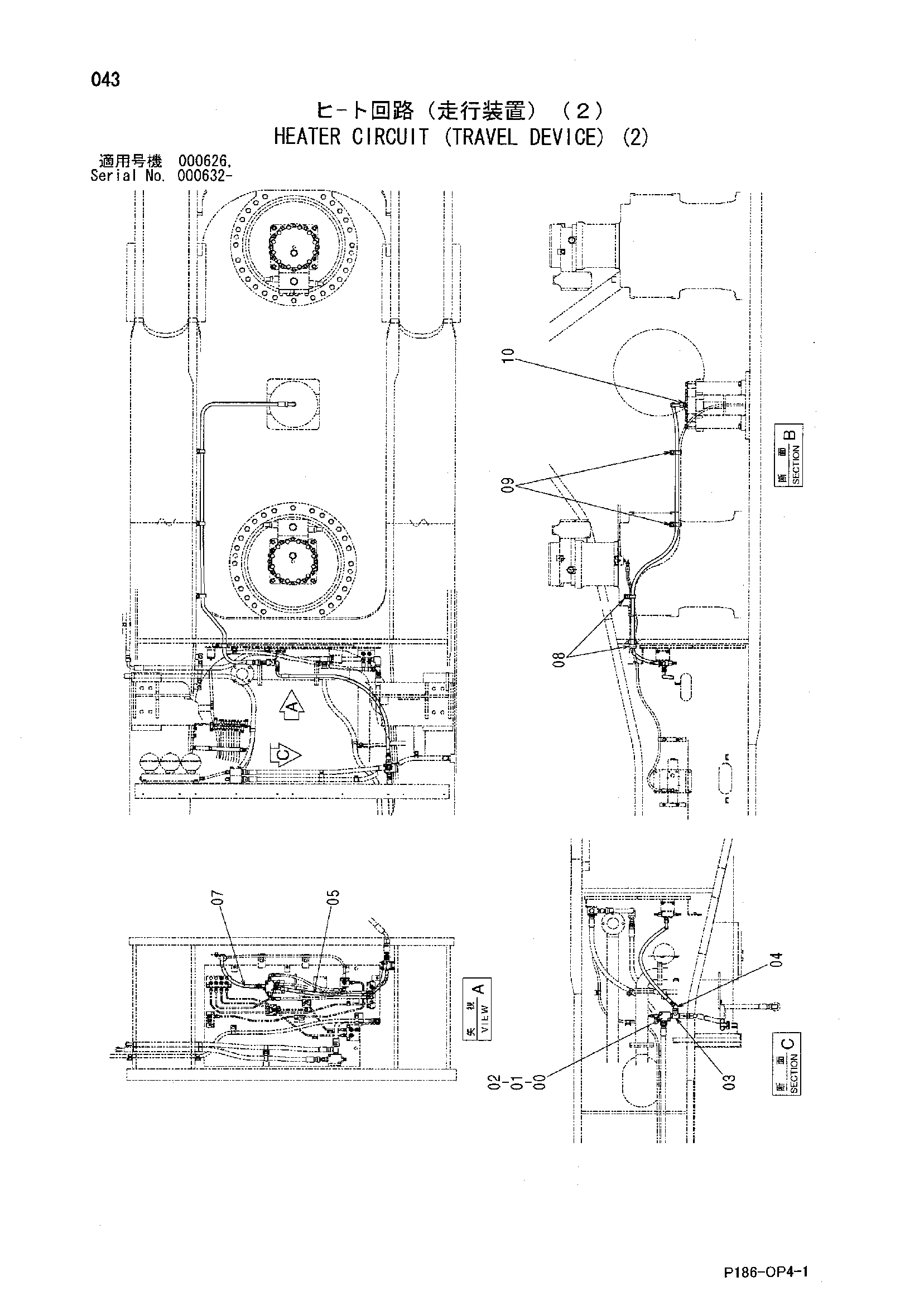

Заводская схема «Отопитель киркуит (бортовой редуктор) (2)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4346994 | Коллектор | 1 |
| 01 | 4660685 | Пластина | 1 |
| 02 | J271080 | Болт с шайбой | 2 |
| 02A | J901080 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4448192 | Тройник | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4279061 | Угловой штуцер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4313434 | Шланг | 1 |
| 07 | 4313445 | Шланг | 1 |
| 08 | 4190291 | Зажим | 2 |
| 09 | 4190264 | Зажим | 2 |
| 10 | A852134 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
