Поручень — HITACHI EX2500-5

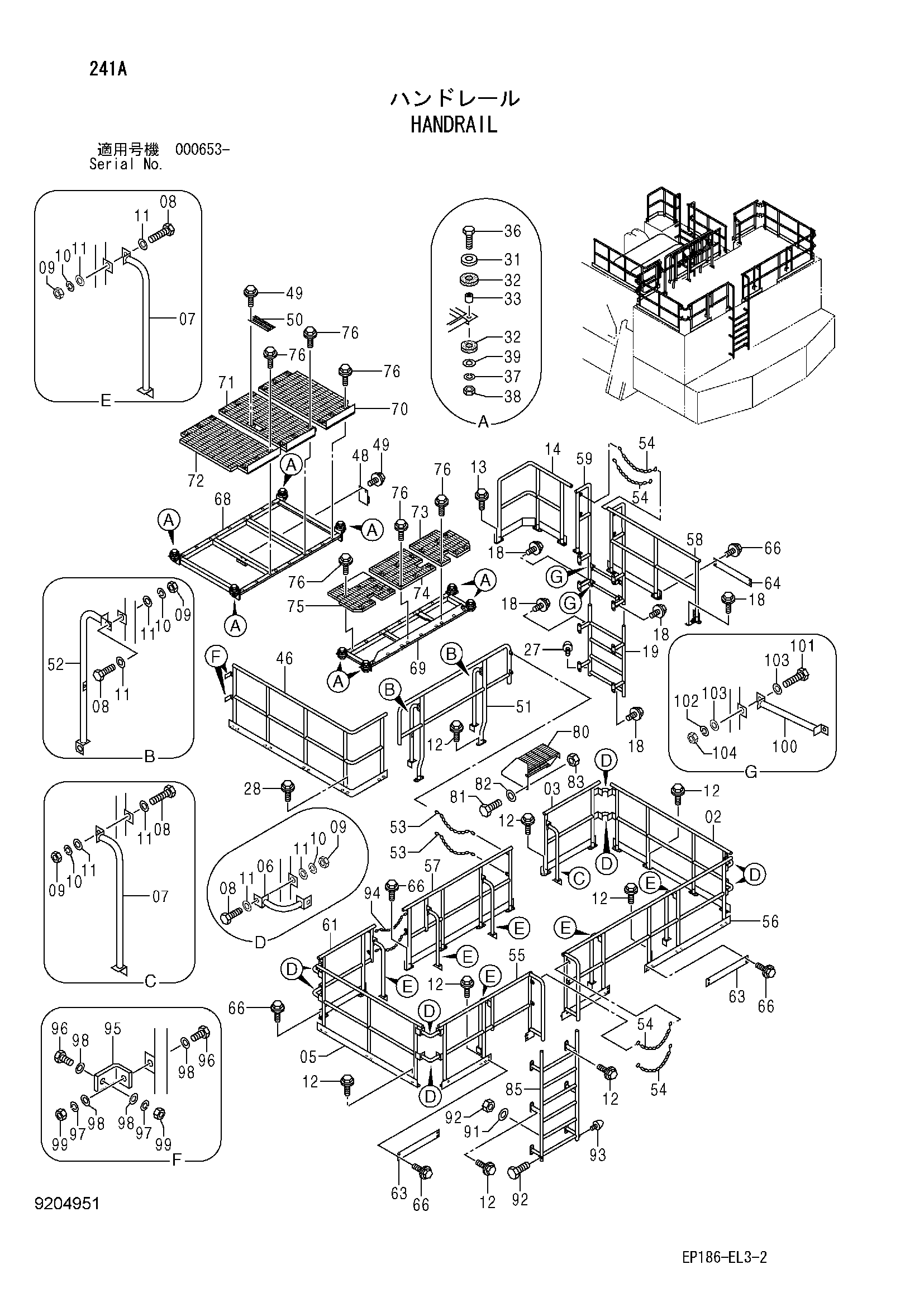

Заводская схема «Поручень» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	8081906	Поручень	1
03	8081907	Поручень	1
05	8081908	Поручень	1
06	9744447	Трубка	8
07	9744411	Трубка	7
08	J901240	Болт	34
09	J950012	Гайка	34
10	A590912	Пружинная шайба	34
11	449490	Шайба	68
12	J271230	Болт с шайбой	62
12A	J901230	Болт	1
12B	J222012	Шайба	1
13	J271230	Болт с шайбой	6
13A	J901230	Болт	1
13B	J222012	Шайба	1
14	8081909	Поручень	1
18	J271230	Болт с шайбой	24
18A	J901230	Болт	1
18B	J222012	Шайба	1
19	8088408	Лестница	1
27	4371411	Ограничитель резиновый	1
28	J271230	Болт с шайбой	10
28A	J901230	Болт	1
28B	J222012	Шайба	1
31	4353067	Пластина	8
32	4353068	Резиновая прокладка	16
33	4353061	Проставка	8
36	J901470	Болт	8
37	A590914	Пружинная шайба	8
38	J950014	Гайка	8
39	J222014	Шайба	8
46	7040431	Поручень	1
48	9748536	Кронштейн	1
49	J271025	Болт с шайбой	6
49A	J901025	Болт	1
49B	J222010	Шайба	1
50	9748537	Крышка	1
51	7039321	Поручень	1
52	9747671	Трубка	2
53	4447822	Цепь	2
54	4446902	Цепь	4
55	7039600	Поручень	1
56	7039318	Поручень	1
57	7039319	Поручень	1
58	7039614	Поручень	1
59	7039615	Поручень	1
61	8081905	Поручень	1
63	4445053	Стойка	2
64	4445054	Стойка	1
66	J271230	Болт с шайбой	12
66A	J901230	Болт	1
66B	J222012	Шайба	1
68	7036795	Опора	1
69	7039323	Опора	1
70	8081912	Ступень	1
71	7039324	Ступень	1
72	8081913	Ступень	1
73	8076365	Ступень	1
74	8076366	Ступень	1
75	7036584	Ступень	1
76	J281030	Болт с шайбой	36
76A	J901030	Болт	1
76B	4486055	Шайба	1
80	7039322	Ступень	1
81	J901430	Болт	4
82	J222014	Шайба	4
83	J950014	Гайка	2
85	8088568	Лестница	1
92	J901016	Болт	1
93	4371411	Ограничитель резиновый	1
94	4459843	Цепь	2
95	4447809	Пластина	2
96	J901240	Болт	4
97	A590912	Пружинная шайба	4
98	449490	Шайба	8
99	J950012	Гайка	4
100	9744601	Трубка	2
101	J901240	Болт	4
102	A590912	Пружинная шайба	4
103	449490	Шайба	8
104	J950012	Гайка	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
