Ковш трубопроводы системы смазки (стрела)(экскаватор) — HITACHI EX2500-5

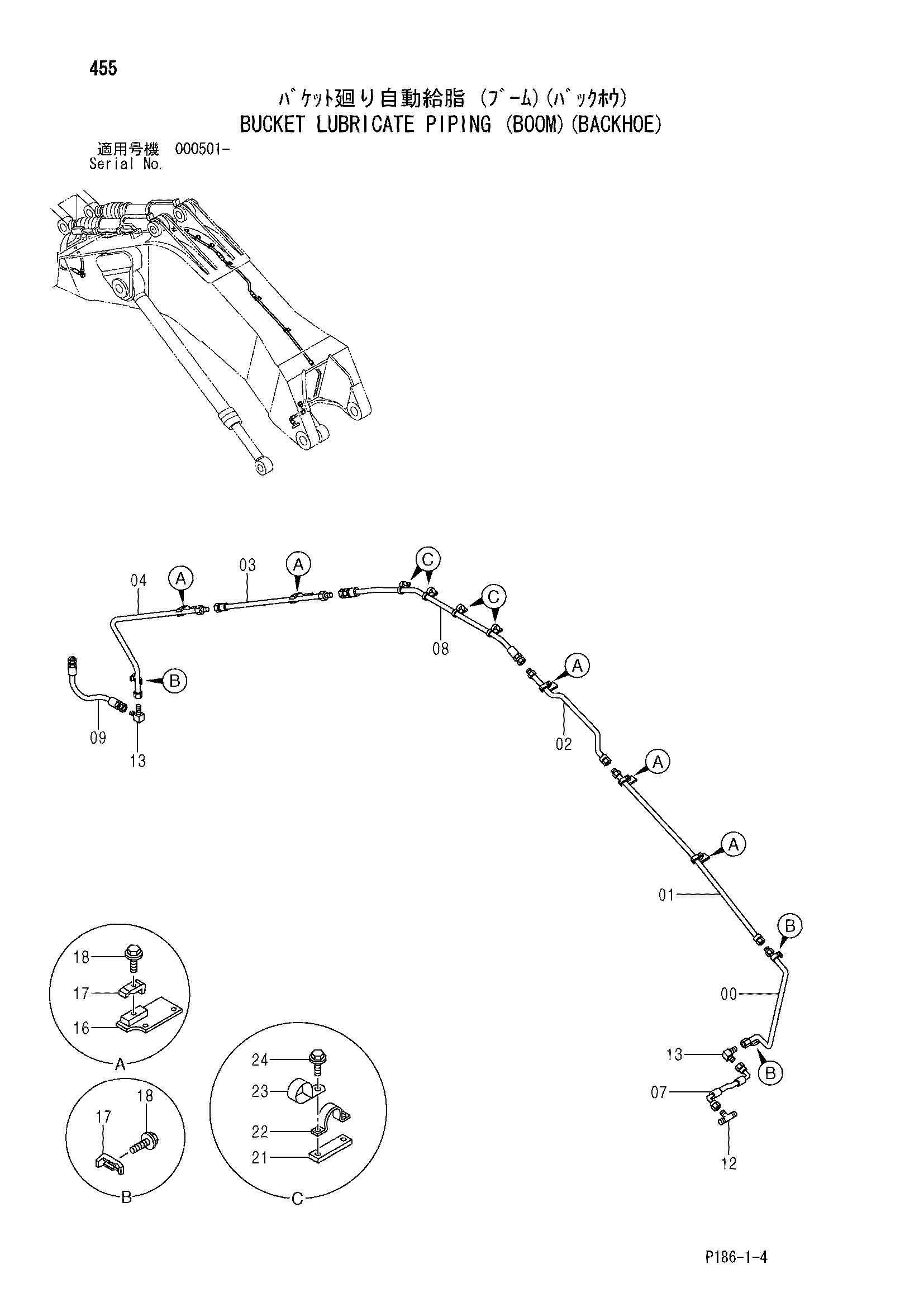

Заводская схема «Ковш трубопроводы системы смазки (стрела)(экскаватор)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9751629 | Трубка | 1 |
| 01 | 9751630 | Трубка | 1 |
| 02 | 9751631 | Трубка | 1 |
| 03 | 9751632 | Трубка | 1 |
| 04 | 9751633 | Трубка | 1 |
| 07 | 4411574 | Шланг | 1 |
| 08 | 4402191 | Шланг | 1 |
| 09 | 4389996 | Шланг | 1 |
| 12 | 4411569 | Тройник | 1 |
| 13 | 4156433 | Угловой штуцер | 2 |
| 16 | 9749484 | Кронштейн | 5 |
| 17 | 4053595 | Хомут трубки | 8 |
| 18 | J011255 | Болт с шайбой | 8 |
| 18 | J271255 замена: J901255 | Болт с шайбой | 8 |
| 21 | 4411767 | Седло винта | 4 |
| 22 | 4053865 | Хомут трубки | 4 |
| 23 | 4190264 | Зажим | 4 |
| 24 | J011025 | Болт с шайбой | 8 |
| 24 | J271025 замена: J901025 | Болт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
