Евапоратор блок (верхний) — HITACHI EX2500-5

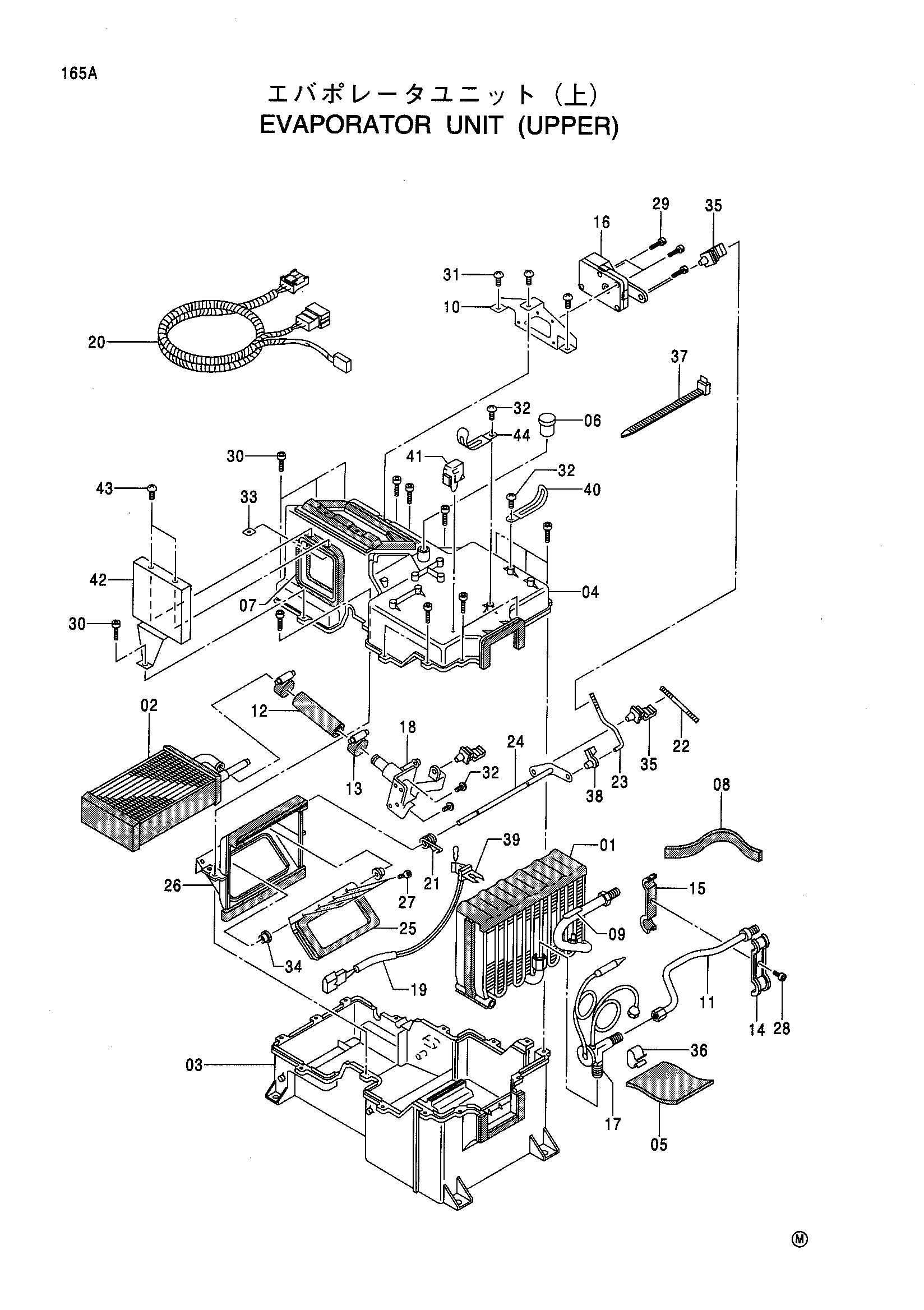

Заводская схема «Евапоратор блок (верхний)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4361558 | Блок | 1 |
| 02 | 4361559 | Коре | 1 |
| 03 | 4361560 | Корпус | 1 |
| 04 | 4361561 | Корпус | 1 |
| 05 | 4294229 | Резиновая прокладка | 1 |
| 06 | 4361562 | Втулка | 1 |
| 07 | 4361563 | Прокладка | 1 |
| 08 | 4361564 | Прокладка | 1 |
| 09 | 4361565 | Хомут | 1 |
| 10 | 4361566 | Кронштейн | 1 |
| 11 | 4361567 | Трубка | 1 |
| 12 | 4361568 | Резиновый шланг | 1 |
| 13 | 4241650 | Хомут шланга | 2 |
| 14 | 4361569 | Хомут | 1 |
| 15 | 4361570 | Хомут | 1 |
| 16 | 4361571 | Актуатор | 1 |
| 17 | 4351349 | Клапан | 1 |
| 18 | 4361572 | Клапан | 1 |
| 19 | 4361573 | Датчик термостатический | 1 |
| 20 | 4361574 | Жгут проводов | 1 |
| 21 | 4361575 | Пружина | 1 |
| 22 | 4361576 | Шток | 1 |
| 23 | 4361577 | Тяга | 1 |
| 24 | 4361578 | Вал | 1 |
| 25 | 4361579 | Амортизатор | 1 |
| 26 | 4361580 | Базовый | 1 |
| 27 | 4299219 | Болт | 4 |
| 28 | 4361581 | Винт | 1 |
| 29 | 4361582 | Винт | 4 |
| 30 | 4361583 | Винт | 15 |
| 31 | 4361584 | Винт | 3 |
| 32 | 4361554 | Винт | 5 |
| 33 | 4361585 | Гайка | 2 |
| 34 | 4361586 | Проставка | 2 |
| 35 | 4361587 | Хомут | 3 |
| 36 | 4361588 | Стойка | 1 |
| 37 | 4361589 | Лента | 1 |
| 38 | 4361590 | Держатель | 1 |
| 39 | 4294264 | Держатель | 1 |
| 40 | 4241666 | Хомут | 1 |
| 41 | 4361592 | Хомут | 1 |
| 42 | 4361593 | Крышка | 1 |
| 43 | 4361594 | Винт | 2 |
| 44 | 4294217 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
