Быстрый заправка система (2) — HITACHI EX2500-5

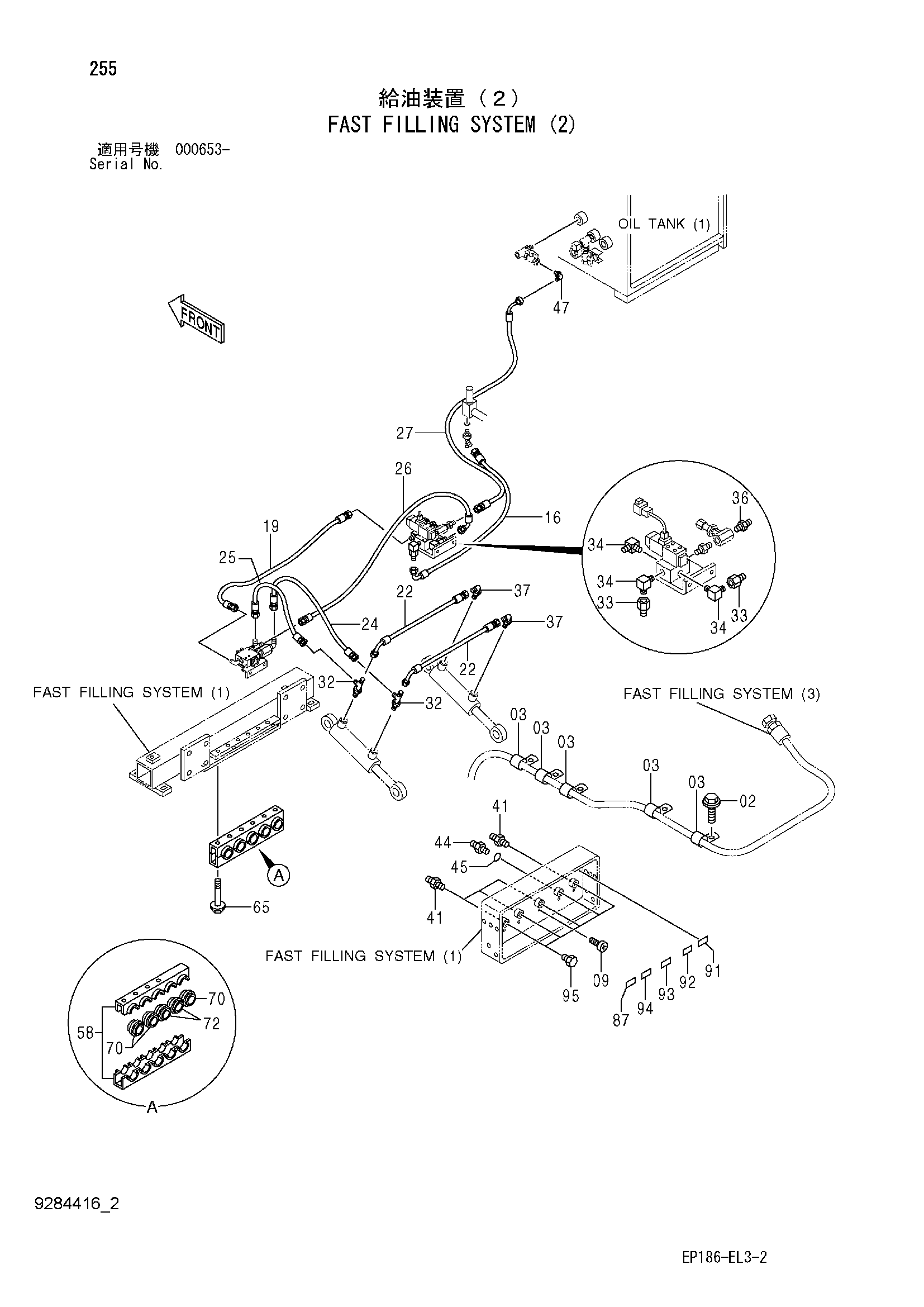

Заводская схема «Быстрый заправка система (2)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J271020 | Болт с шайбой | 5 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | 4190263 | Зажим | 5 |
| 09 | J460516 | Винт с шайбой | 5 |
| 16 | 4275111 | Шланг | 1 |
| 19 | 4269798 | Шланг | 1 |
| 22 | 4313244 | Шланг | 2 |
| 24 | 4389110 | Шланг | 1 |
| 25 | 4616800 | Шланг | 1 |
| 26 | 4427782 | Шланг | 1 |
| 27 | 4651275 | Шланг | 1 |
| 32 | A852422 | Тройник | 2 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4379483 | Адаптер | 2 |
| 34 | 4154656 | Угловой штуцер | 3 |
| 36 | 4154651 | Адаптер | 1 |
| 37 | A852322 | Угловой штуцер | 2 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 41 | A852166 | Адаптер | 4 |
| 41A | 4506424 | Уплотнительное кольцо | 1 |
| 44 | A853168 | Адаптер | 1 |
| 44A | 4506424 | Уплотнительное кольцо | 1 |
| 45 | 4187328 | Уплотнительное кольцо | 1 |
| 47 | 4154656 | Угловой штуцер | 1 |
| 58 | 4192413 | Хомут | 1 |
| 65 | J271090 | Болт с шайбой | 6 |
| 65A | J901090 | Болт | 1 |
| 65B | J222010 | Шайба | 1 |
| 70 | 4407307 | Втулка | 3 |
| 72 | 4192411 | Втулка | 2 |
| 87 | 4701034 | Информационная табличка | 1 |
| 91 | 4701035 | Информационная табличка | 1 |
| 92 | 4701033 | Информационная табличка | 1 |
| 93 | 4701040 | Информационная табличка | 1 |
| 94 | 4701043 | Информационная табличка | 1 |
| 95 | 4505388 | Пробка | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
