Дренажные трубопроводы (1) — HITACHI EX2500-5

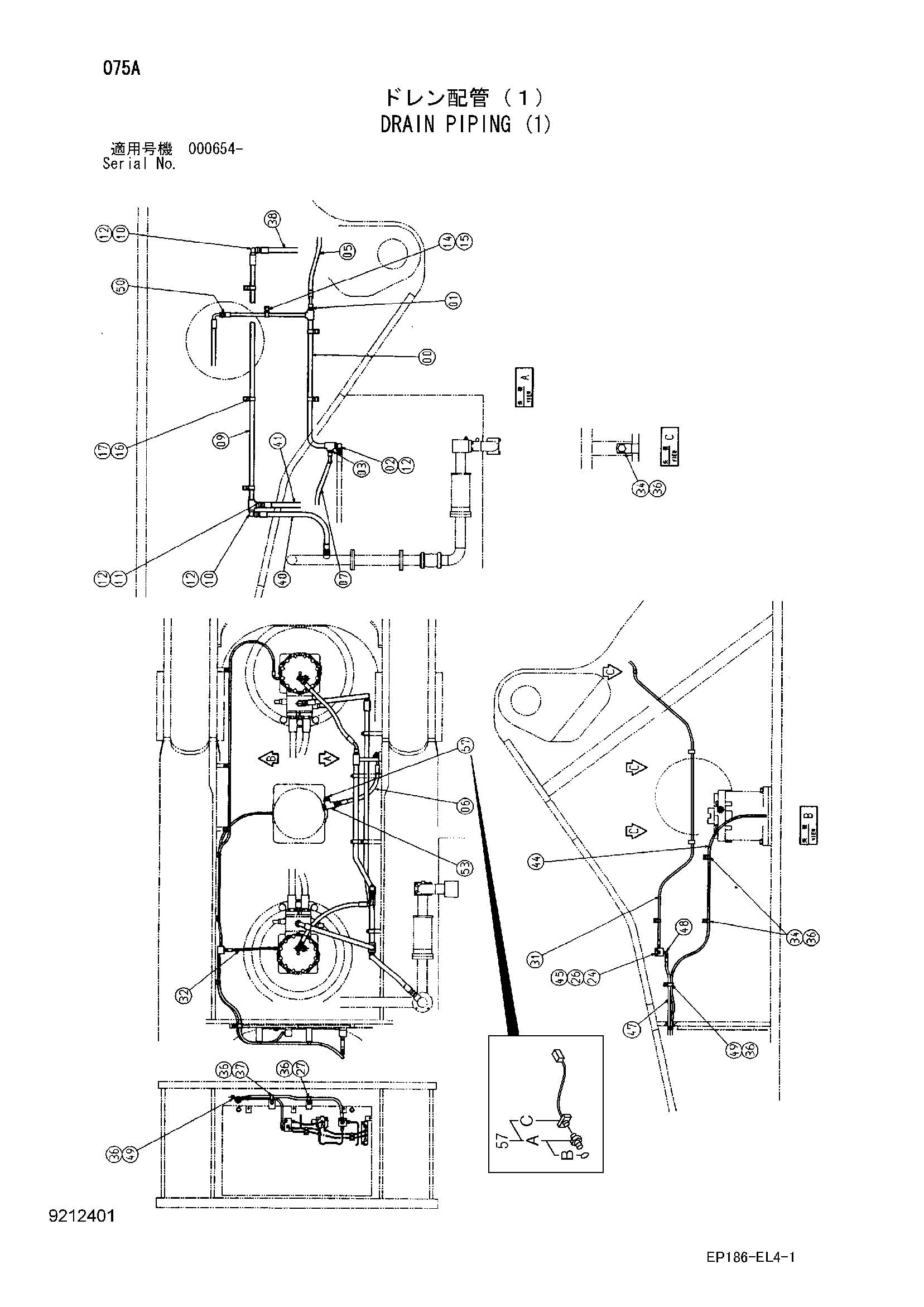

Заводская схема «Дренажные трубопроводы (1)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8073729 | Трубка | 1 |
| 01 | A852166 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | A853388 | Угловой штуцер | 1 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 4353111 | Адаптер | 1 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4353455 | Шланг | 1 |
| 06 | 4287439 | Шланг | 1 |
| 07 | 4353456 | Шланг | 1 |
| 09 | 8061699 | Трубка | 1 |
| 10 | A853388 | Угловой штуцер | 2 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | A853188 | Адаптер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4187328 | Уплотнительное кольцо | 4 |
| 14 | 4053595 | Хомут трубки | 1 |
| 15 | J271255 | Болт с шайбой | 1 |
| 15A | J901255 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 4053598 | Хомут трубки | 5 |
| 17 | J271265 | Болт с шайбой | 5 |
| 17A | J901265 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 24 | 4352952 | Блок | 1 |
| 26 | J271065 | Болт с шайбой | 2 |
| 26A | J901065 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 4190273 | Зажим | 1 |
| 31 | 4313268 | Шланг | 1 |
| 32 | 4362751 | Шланг | 1 |
| 34 | 4190272 | Зажим | 7 |
| 36 | J271020 | Болт с шайбой | 11 |
| 36A | J901020 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | 4190282 | Зажим | 1 |
| 38 | 4225491 | Шланг | 1 |
| 40 | 4205319 | Шланг | 1 |
| 41 | 4228761 | Шланг | 1 |
| 44 | 4269827 | Шланг | 1 |
| 45 | A852122 | Адаптер | 2 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 47 | 4313346 | Шланг | 1 |
| 48 | A852323 | Угловой штуцер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4190264 | Зажим | 2 |
| 50 | A852166 | Адаптер | 1 |
| 50A | 4506424 | Уплотнительное кольцо | 1 |
| 53 | 4448172 | Тройник | 1 |
| 53A | 4506429 | Уплотнительное кольцо | 1 |
| 57 | 4670681 | Датчик | 1 |
| 57A | 4670726 | Датчик | 1 |
| 57B | 955656 | Уплотнительное кольцо | 1 |
| 57C | 4634963 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
