Пилотные гидролинии (1)(центральный)(погрузчик) — HITACHI EX2500-5

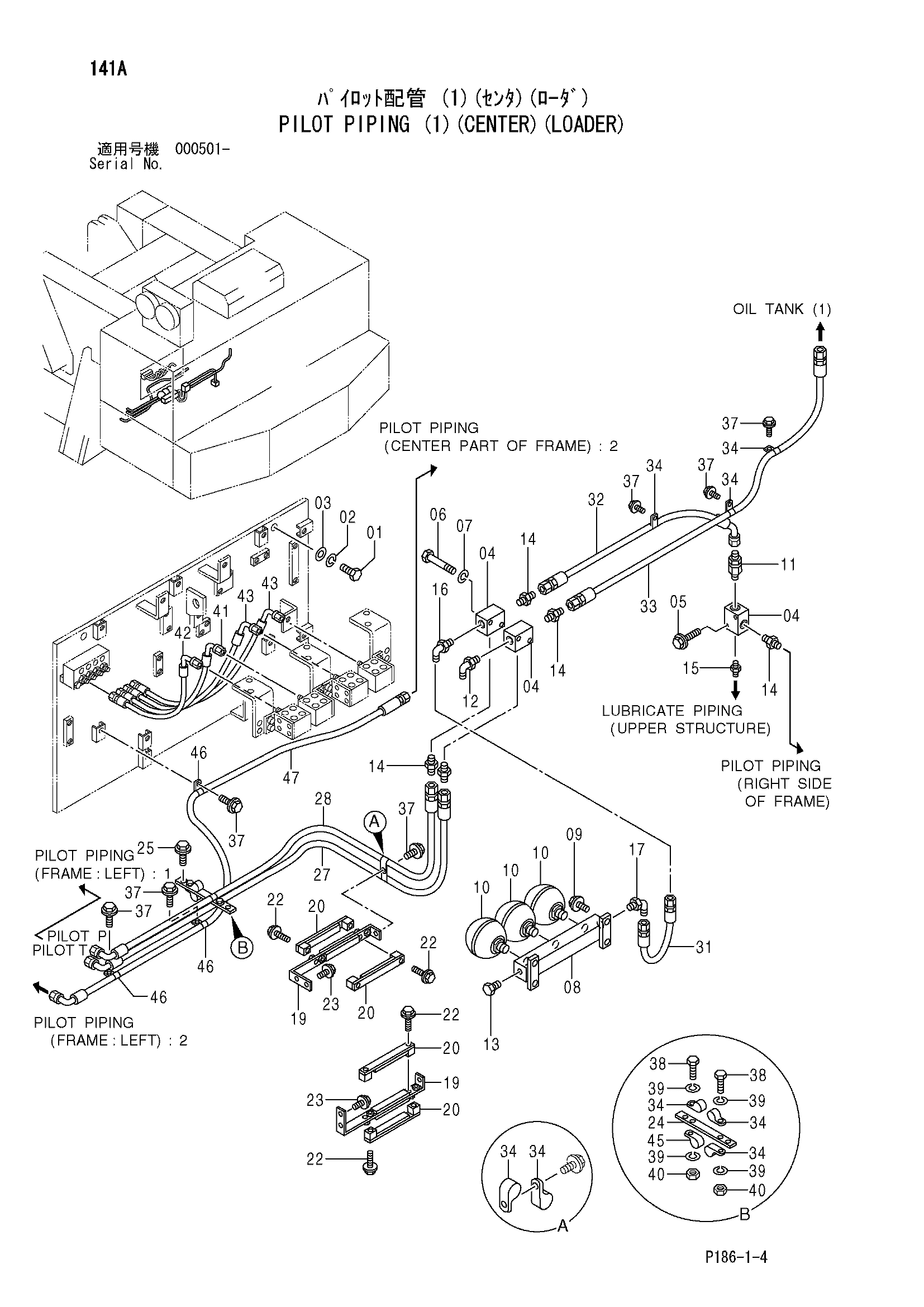

Заводская схема «Пилотные гидролинии (1)(центральный)(погрузчик)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J901635	Болт	4
02	A590916	Пружинная шайба	4
03	J217085	Шайба	4
04	4346994	Коллектор	3
05	J011065	Болт с шайбой	2
05	J271065 замена: J901065	Болт с шайбой	2
06	J901004	Болт	2
07	A590910	Пружинная шайба	2
08	8038506	Блок	1
09	J011035	Болт с шайбой	4
09	J271035 замена: J901035	Болт с шайбой	4
10	4200387	Гидроаккумулятор	3
11	4348000	Обратный клапан	1
11A	4506424	Уплотнительное кольцо	1
12	A852323	Угловой штуцер	1
12A	957366	Уплотнительное кольцо	1
13	A885003	Пробка	1
13A	4509180	Уплотнительное кольцо	1
14	A852166	Адаптер	5
14A	4506424	Уплотнительное кольцо	1
15	A852122	Адаптер	1
15A	957366	Уплотнительное кольцо	1
16	A852323	Угловой штуцер	1
16A	957366	Уплотнительное кольцо	1
17	A852332	Угловой штуцер	1
17A	4509180	Уплотнительное кольцо	1
19	8062155	Хомут	2
20	9744242 замена: 9761791	Хомут	4
20	9761791	Хомут	4
22	J011055	Болт с шайбой	8
22	J271055 замена: J901055	Болт с шайбой	8
23	J011020	Болт с шайбой	4
23	J271020 замена: J901020	Болт с шайбой	4
24	4348003	Пластина	1
25	J011025	Болт с шайбой	2
25	J271025 замена: J901025	Болт с шайбой	2
27	4348478	Шланг	1
28	4348479	Шланг	1
31	4214482	Шланг	1
32	4348483	Шланг	1
33	4348482	Шланг	1
34	4192035	Зажим	9
37	J011025	Болт с шайбой	7
37	J271025 замена: J901025	Болт с шайбой	7
38	J901025	Болт	2
39	A590910	Пружинная шайба	4
40	J950010	Гайка	2
41	4259665	Шланг	1
42	4229858	Шланг	1
43	4259665	Шланг	2
45	4193816	Зажим	1
46	4190277	Зажим	3
47	4313170	Шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
