Кабина отопитель — HITACHI EX2500-5

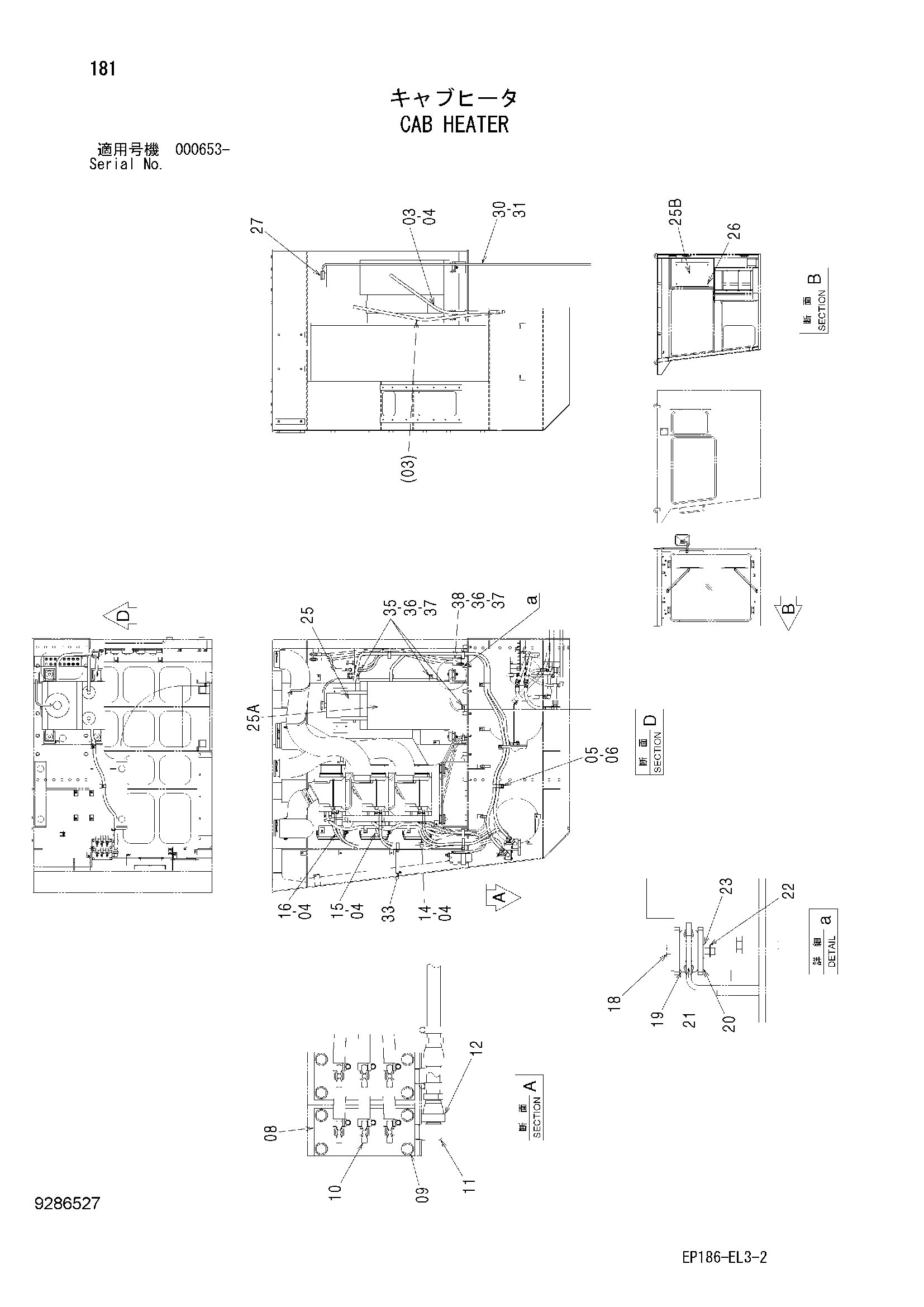

Заводская схема «Кабина отопитель» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4358629 | Шланг | 1 |
| 04 | 4514699 | Хомут шланга | 16 |
| 05 | 4192034 | Зажим | 2 |
| 06 | J271025 | Болт с шайбой | 2 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 4352252 | Блок | 2 |
| 09 | J271065 | Болт с шайбой | 8 |
| 09A | J901065 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4507979 | Клапан | 6 |
| 11 | 4156433 | Угловой штуцер | 2 |
| 12 | 4356911 | Адаптер | 2 |
| 14 | 4353119 | Водяной шланг | 2 |
| 15 | 4353120 | Водяной шланг | 2 |
| 16 | 4353121 | Водяной шланг | 2 |
| 18 | J901280 | Болт | 4 |
| 19 | 4401851 | Резиновая прокладка | 4 |
| 20 | 4401877 | Ограничитель | 8 |
| 21 | 4401876 | Проставка | 4 |
| 22 | M660012 | U-образная гайка | 4 |
| 23 | A590112 | Плоская шайба | 8 |
| 25 | 4680016 | Отопитель | 1 |
| 25A | 4685456 | Отопитель | 1 |
| 25B | 4685457 | Короб контртл | 1 |
| 26 | J271025 | Болт с шайбой | 4 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 4469480 | Колпачок | 1 |
| 30 | 4487107 | Водяной шланг | 1 |
| 31 | 4508575 | Хомут шланга | 1 |
| 33 | 9746000 | Кронштейн | 1 |
| 35 | 4190275 | Зажим | 3 |
| 36 | J901020 | Болт | 5 |
| 37 | J250010 | Плоская шайба | 5 |
| 38 | 4193816 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
