Масляный радиатор — HITACHI EX2500-5

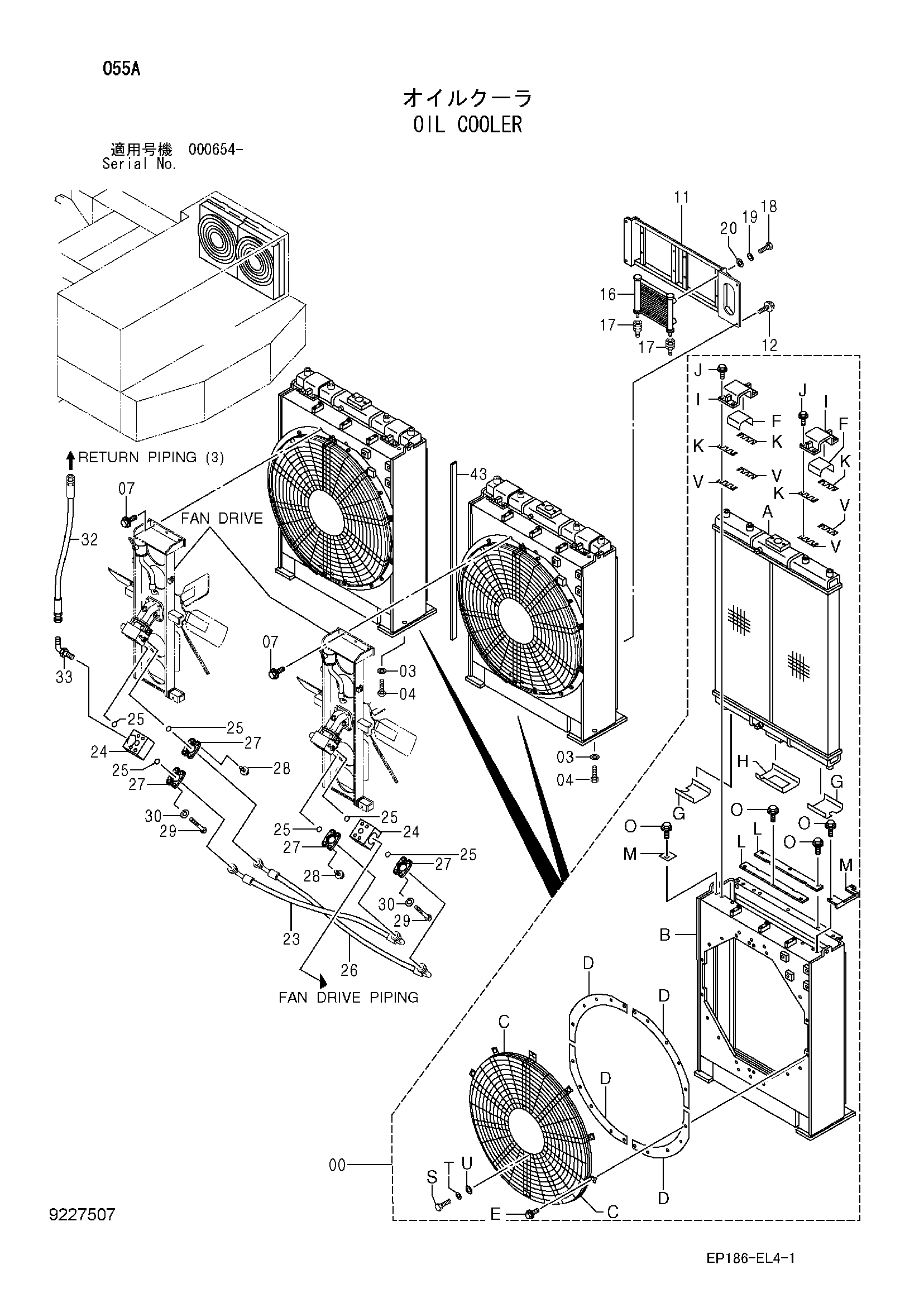

Заводская схема «Масляный радиатор» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9227508 | Радиатор масляный в сборе | 2 |
| 00A | 4427952 | Масляный радиатор | 1 |
| 00B | 5008703 | Рама | 1 |
| 00C | 4405361 | Сетка | 2 |
| 00D | 4601405 | Пластина | 4 |
| 00E | J271035 | Болт с шайбой | 20 |
| 00EA | J901035 | Болт | 1 |
| 00EB | J222010 | Шайба | 1 |
| 00F | 4464136 | Резиновая прокладка | 2 |
| 00G | 4604544 | Резиновая прокладка | 2 |
| 00H | 4601731 | Резиновая прокладка | 1 |
| 00I | 9760847 | Хомут | 2 |
| 00J | J271240 | Болт с шайбой | 8 |
| 00JA | J901240 | Болт | 1 |
| 00JB | J222012 | Шайба | 1 |
| 00K | 4412103 | Регулировочная шайба 0.5mm | 20 |
| 00L | 4488638 | Крышка | 2 |
| 00M | 4603883 | Пластина | 4 |
| 00O | J271230 | Болт с шайбой | 10 |
| 00OA | J901230 | Болт | 1 |
| 00OB | J222012 | Шайба | 1 |
| 00S | J901030 | Болт | 4 |
| 00T | A590910 | Пружинная шайба | 4 |
| 00U | A590110 | Плоская шайба | 4 |
| 00V | 4455801 | Регулировочная шайба 3.2mm | 4 |
| 03 | 4085614 | Шайба | 8 |
| 04 | J912470 | Болт | 8 |
| 07 | J271235 | Болт с шайбой | 12 |
| 07A | J901235 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 11 | 7029808 | Кронштейн | 1 |
| 12 | J271025 | Болт с шайбой | 4 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 16 | 4335611 | Масляный радиатор | 1 |
| 17 | 4367564 | Унион S | 2 |
| 18 | J900820 | Болт | 4 |
| 19 | A590908 | Пружинная шайба | 4 |
| 20 | A590108 | Плоская шайба | 4 |
| 23 | 4447200 | Шланг | 1 |
| 24 | 3089935 | Блок | 2 |
| 25 | 971489 | Уплотнительное кольцо | 6 |
| 26 | 4447207 | Шланг | 1 |
| 27 | 4506459 | Разъёмный фланец | 8 |
| 28 | J271035 | Болт с шайбой | 8 |
| 28A | J901035 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | J901090 | Болт | 8 |
| 30 | A590910 | Пружинная шайба | 8 |
| 32 | 4382550 | Шланг | 1 |
| 33 | A852366 | Угловой штуцер | 1 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 43 | 4355701 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
