Кабина платформа (высокая кабина 1000mm) — HITACHI EX2500-5

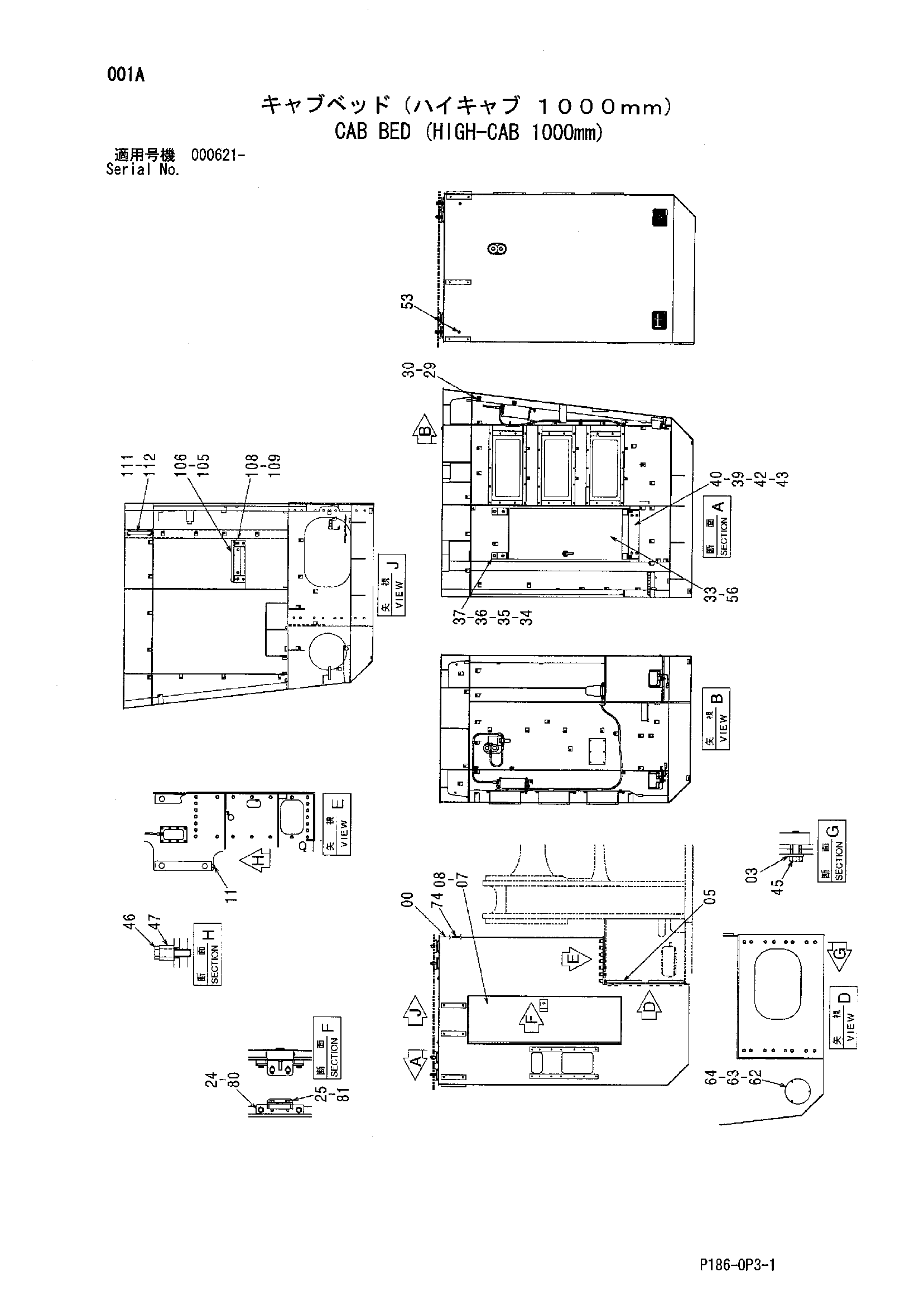

Заводская схема «Кабина платформа (высокая кабина 1000mm)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010952 | Платформа | 1 |
| 03 | J222016 | Шайба | 16 |
| 05 | 4447017 | Седло винта | 4 |
| 07 | 4370981 | Дверь | 1 |
| 07A | 4616963 | Скальный (левый) | 1 |
| 07B | 4364651 | Резиновая прокладка | 1 |
| 08 | J260820 | Болт с шайбой | 4 |
| 08A | J900820 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 11 | 4371411 | Ограничитель резиновый | 1 |
| 24 | J260816 | Болт с шайбой | 2 |
| 24A | J900816 | Болт | 1 |
| 24B | A590108 | Плоская шайба | 1 |
| 25 | 4639520 | Ограничитель | 1 |
| 29 | 4205358 | Зажим | 3 |
| 30 | J271020 | Болт с шайбой | 3 |
| 30A | J901020 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 33 | 4460300 | Короб управление | 1 |
| 34 | 9747854 | Кронштейн | 2 |
| 35 | J901435 | Болт | 2 |
| 36 | A590914 | Пружинная шайба | 2 |
| 37 | A590114 | Плоская шайба | 2 |
| 39 | J271230 | Болт с шайбой | 4 |
| 39A | J901230 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 40 | 8085132 | Кронштейн | 1 |
| 42 | 4458308 | Кронштейн | 1 |
| 43 | J271020 | Болт с шайбой | 2 |
| 43A | J901020 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 45 | J931655 | Болт | 16 |
| 46 | J931665 | Болт | 26 |
| 47 | 4423157 | Проставка | 26 |
| 53 | 445100 | Резиновая втулка | 2 |
| 56 | J950012 | Гайка | 12 |
| 62 | 4370370 | Крышка | 1 |
| 63 | J900816 | Болт | 3 |
| 64 | A590908 | Пружинная шайба | 3 |
| 74 | 4150707 | Резиновая прокладка | 1 |
| 80 | 9764678 | Кронштейн | 1 |
| 81 | J260830 | Болт с шайбой | 2 |
| 81A | J900830 | Болт | 1 |
| 81B | A590108 | Плоская шайба | 1 |
| 82 | 4639523 | Регулировочная шайба 1.6mm | 3 |
| 83 | 4639524 | Регулировочная шайба 3.2MM | 1 |
| 105 | 8079301 | Ступень | 1 |
| 106 | J281030 | Болт с шайбой | 4 |
| 106A | J901030 | Болт | 1 |
| 106B | 4486055 | Шайба | 1 |
| 108 | 8106829 | Кронштейн | 1 |
| 109 | J271225 | Болт с шайбой | 6 |
| 109A | J901225 | Болт | 1 |
| 109B | J222012 | Шайба | 1 |
| 111 | 9766396 | Трубка | 1 |
| 112 | J281230 | Болт с шайбой | 2 |
| 112A | J901230 | Болт | 1 |
| 112B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
