Воздушный трубопроводы — HITACHI EX2500-5

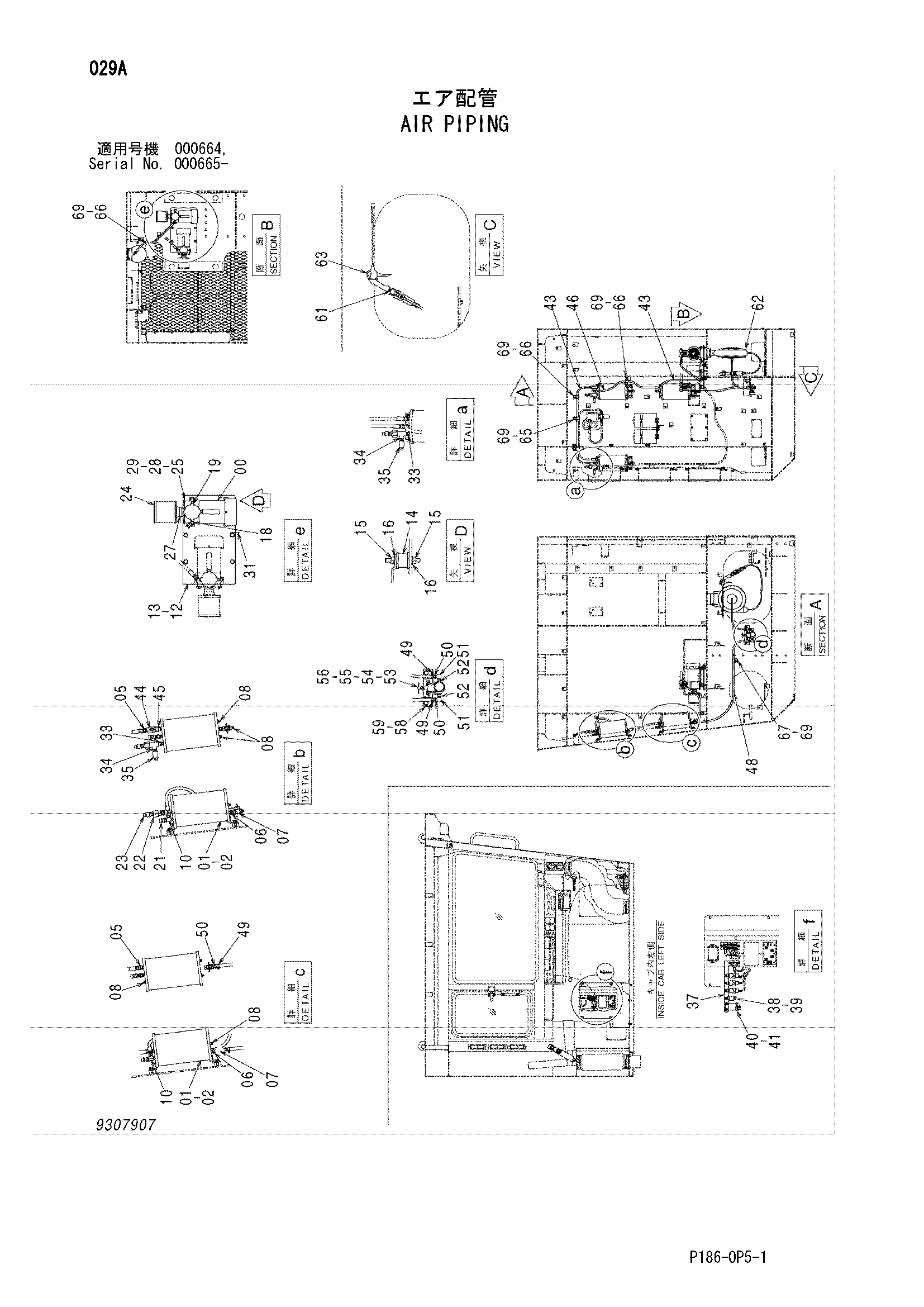

Заводская схема «Воздушный трубопроводы» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4708359	Компрессор	1
01	8084190	Бак воздушный	2
02	J271025	Болт с шайбой	8
02A	J901025	Болт	1
02B	J222010	Шайба	1
05	4154651	Адаптер	2
06	94-1701	Адаптер	2
07	4374265	Шаровой клапан	2
08	94-2022	Пробка	6
10	4252159	Тройник	2
12	3117442	Пластина	1
13	J271025	Болт с шайбой	4
13A	J901025	Болт	1
13B	J222010	Шайба	1
14	4280187	Резиновая подушка	4
15	J230008	Гайка	8
16	A590108	Плоская шайба	8
18	4154655	Угловой штуцер	1
19	94-2022	Пробка	1
21	4177307	Унион	1
22	4325835	Адаптер	1
23	4333040	Выключатель	1
23A	957366	Уплотнительное кольцо	1
24	4675640	Фильтр воздушный	1
25	9768374	Крышка	1
27	4011675	Хомут шланга	1
28	A590905	Пружинная шайба	3
29	A590105	Плоская шайба	3
31	4475507	Кронштейн	1
33	94-1701	Адаптер	2
34	94-0660	Тройник	2
35	4331359	Датчик давления	2
37	8119629	Кронштейн	1
38	4414207	Реле	1
39	J450512	Винт с шайбой	1
40	4352729	Реле	1
41	J460616	Винт с шайбой	2
43	4250096	Шланг	2
44	4163085	Обратный клапан	1
45	94-1701	Адаптер	1
46	4304962	Шланг	1
48	4174647	Резиновый шланг	1
49	4514700	Зажим шланг	3
50	4130659	Адаптер	3
51	94-0630	Угловой штуцер	2
52	94-1601	Переходник	2
53	4198244	Регулятор воздушный	1
54	J900620	Болт	2
55	A590906	Пружинная шайба	2
56	A590106	Плоская шайба	2
58	9768067	Кронштейн	1
59	J271020	Болт с шайбой	2
59A	J901020	Болт	1
59B	J222010	Шайба	1
61	4706506	Пробка	1
62	4487155	Реел шланг	1
63	4487156	Форсунка воздушный	1
65	4190292	Зажим	2
66	4190275	Зажим	3
67	4190273	Зажим	1
69	J271025	Болт с шайбой	6
69A	J901025	Болт	1
69B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
