Трубопроводы системы смазки (поворот подшипник.): 3 — HITACHI EX2500-5

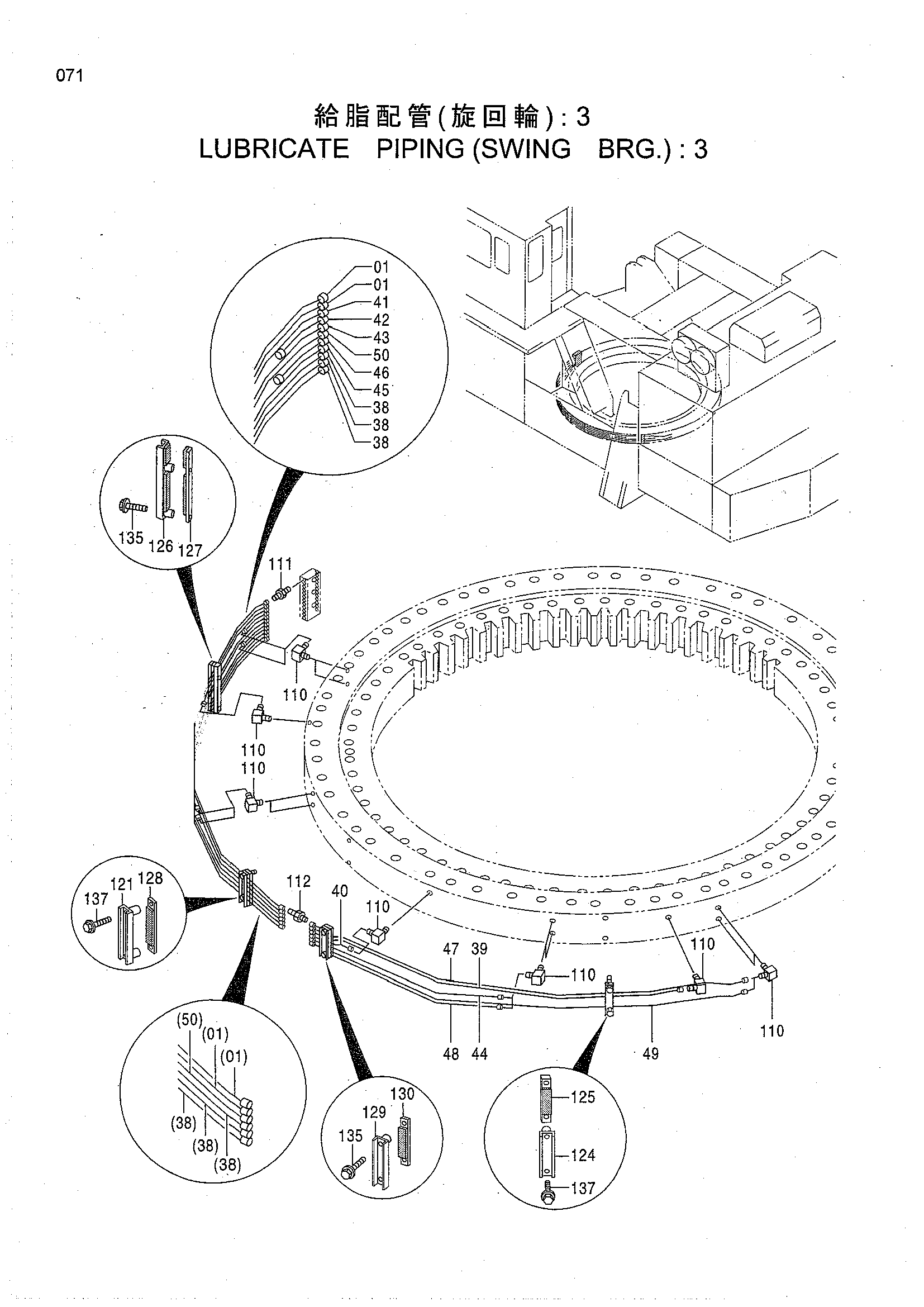

Заводская схема «Трубопроводы системы смазки (поворот подшипник.): 3» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3093449 | Трубка | 2 |
| 38 | 3093450 | Трубка | 3 |
| 39 | 3093451 | Трубка | 1 |
| 40 | 4462874 | Трубка | 1 |
| 41 | 3093452 | Трубка | 1 |
| 42 | 4462875 | Трубка | 1 |
| 43 | 3093453 | Трубка | 1 |
| 44 | 3093454 | Трубка | 1 |
| 45 | 3093455 | Трубка | 1 |
| 46 | 4462878 | Трубка | 1 |
| 47 | 3093456 | Трубка | 1 |
| 48 | 3093457 | Трубка | 1 |
| 49 | 3093473 | Трубка | 1 |
| 50 | 3093474 | Трубка | 1 |
| 110 | 4147587 | Угловой штуцер | 11 |
| 111 | 4122125 | Адаптер | 11 |
| 112 | 4151901 | Адаптер | 6 |
| 121 | 9745090 | Хомут | 1 |
| 124 | 9745095 | Хомут | 1 |
| 125 | 9745094 | Хомут | 1 |
| 126 | 9745098 | Хомут | 1 |
| 127 | 9745099 | Хомут | 1 |
| 128 | 9745093 | Хомут | 1 |
| 129 | 9745102 | Хомут | 1 |
| 130 | 9745100 | Хомут | 1 |
| 135 | J011030 | Болт с шайбой | 4 |
| 137 | J011045 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
