Напорные трубопроводы (1) — HITACHI EX2500-5

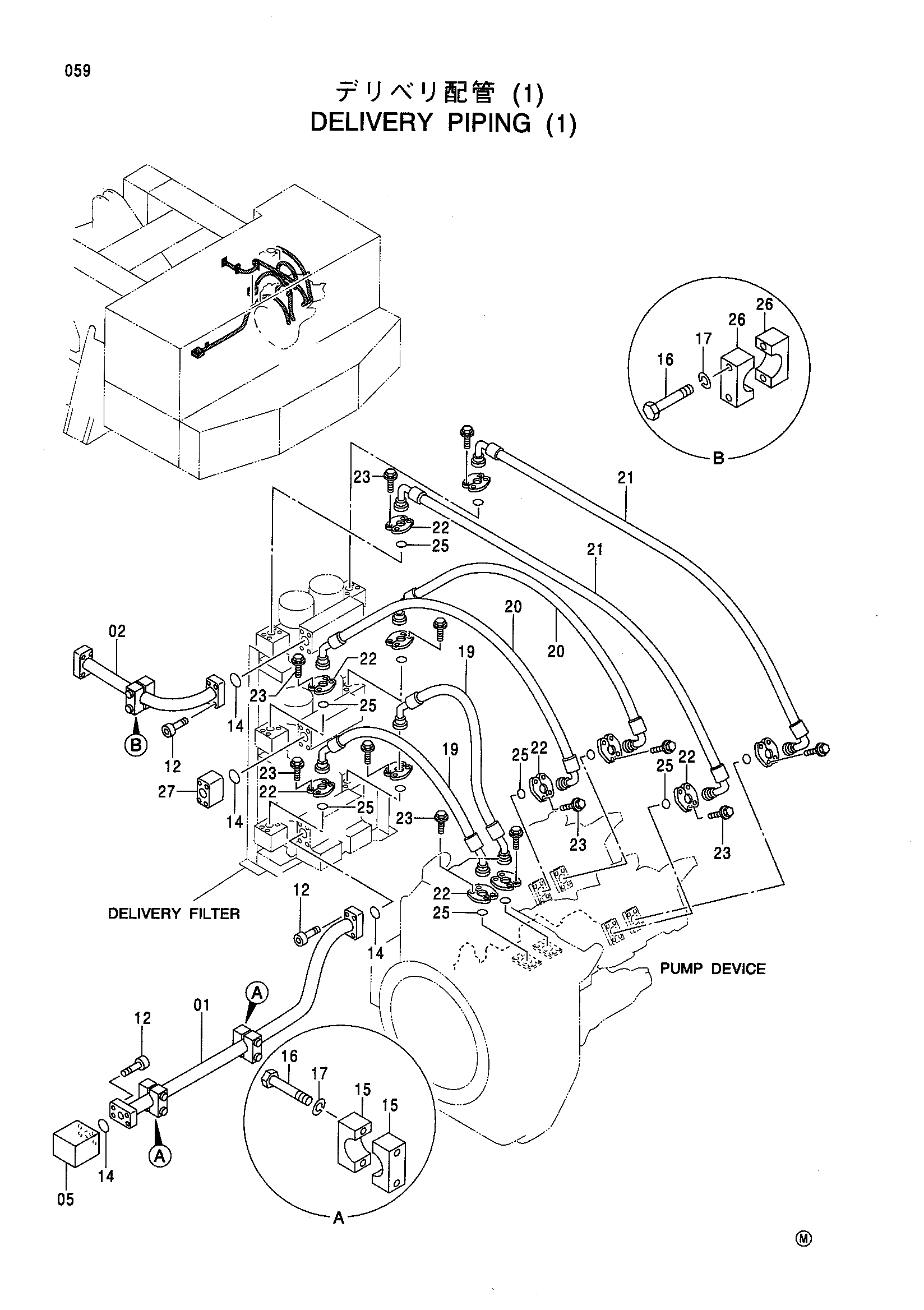

Заводская схема «Напорные трубопроводы (1)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8060094 | Трубка | 1 |
| 02 | 8066554 | Трубка | 1 |
| 05 | 3076430 | Блок | 1 |
| 12 | M342065 | Болт с внутренним шестигранником | 12 |
| 14 | 4292385 | Уплотнительное кольцо | 4 |
| 15 | 4357265 | Хомут трубки | 4 |
| 16 | J901402 | Болт | 6 |
| 17 | A590914 | Пружинная шайба | 6 |
| 19 | 4364997 | Шланг | 2 |
| 20 | 4332594 | Шланг | 2 |
| 21 | 4332593 | Шланг | 2 |
| 22 | 4075853 | Разъёмный фланец | 24 |
| 23 | J011245 | Болт с шайбой | 48 |
| 25 | 4292383 | Уплотнительное кольцо | 12 |
| 26 | 4357265 | Хомут трубки | 2 |
| 27 | 3084376 | Блок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
