Отопитель (кабина отопитель) — HITACHI EX2500-5

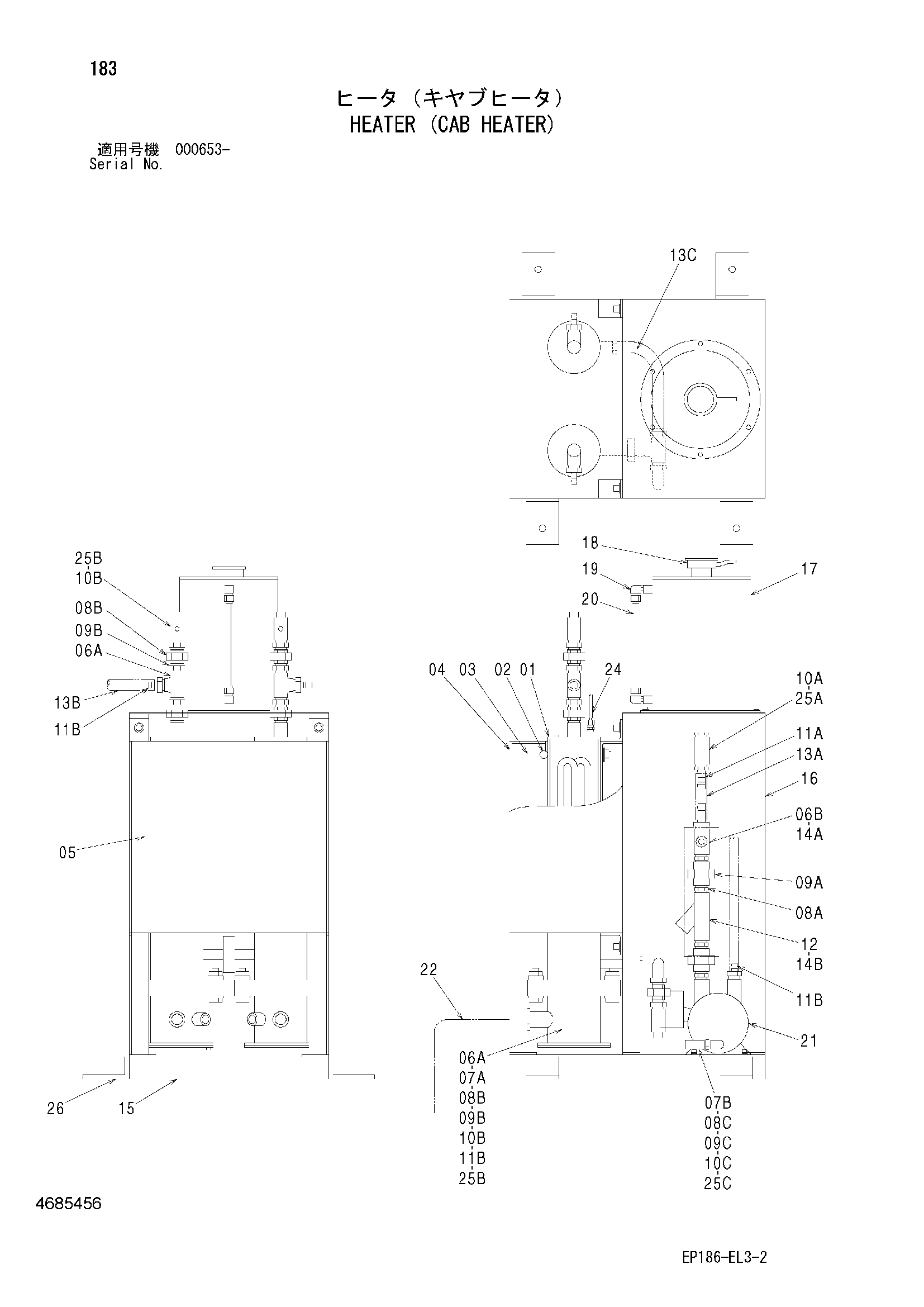

Заводская схема «Отопитель (кабина отопитель)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4685651 | Отопитель | 2 |
| 02 | 4685652 | U-образный болт | 4 |
| 03 | 4685653 | Стекловата | 1 |
| 04 | 4685654 | Опора | 1 |
| 05 | 4685655 | Крышка | 1 |
| 06A | 4685656 | Тройник | 3 |
| 06B | 4685657 | Тройник | 1 |
| 07A | 4685658 | Угловой штуцер | 1 |
| 07B | 4685659 | Угловой штуцер | 1 |
| 08A | 4685660 | Адаптер | 5 |
| 08B | 4685661 | Адаптер | 10 |
| 08C | 4685662 | Адаптер | 3 |
| 09A | 4685663 | Унион | 2 |
| 09B | 4685664 | Унион | 6 |
| 09C | 4685665 | Унион | 1 |
| 10A | 4685666 | Шаровой клапан | 1 |
| 10B | 4685667 | Шаровой клапан | 3 |
| 10C | 4685668 | Шаровой клапан | 1 |
| 11A | 4685814 | Адаптер | 2 |
| 11B | 4685815 | Адаптер | 6 |
| 12 | 4685669 | Сетчатый фильтр | 1 |
| 13A | 4685670 | Шланг | 1 |
| 13B | 4685671 | Шланг | 1 |
| 13C | 4685672 | Шланг | 1 |
| 14A | 4685673 | Крышка | 1 |
| 14B | 4685674 | Крышка | 1 |
| 15 | 4685675 | Базовый | 1 |
| 16 | 4685676 | Опора | 1 |
| 17 | 4685677 | Бак | 1 |
| 18 | 4441691 | Заливная горловина | 1 |
| 19 | 4685678 | Угловой штуцер | 2 |
| 20 | 4685679 | Трубка | 1 |
| 21 | 4685680 | Насос | 1 |
| 22 | 4685681 | Трос кабтйре | 2 |
| 24 | 4685682 | Датчик тхтрмо | 1 |
| 25A | 4685683 | Пробка | 1 |
| 25B | 4685684 | Пробка | 3 |
| 25C | 4685685 | Пробка | 1 |
| 26 | 4685686 | Кронштейн | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
