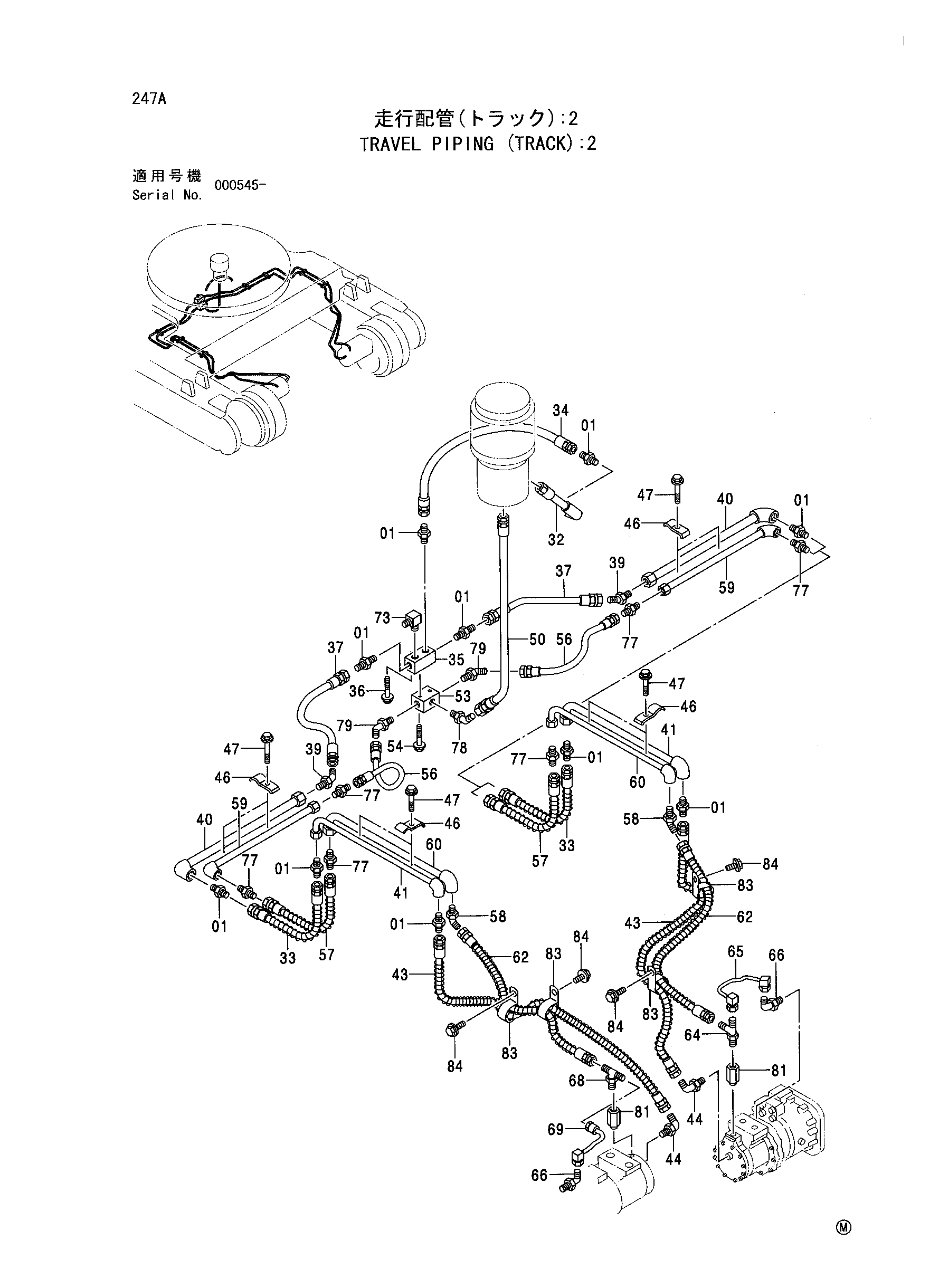

Гидролинии хода (гусеница): 2 — HITACHI EX2500-5

Заводская схема «Гидролинии хода (гусеница): 2» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	A852166	Адаптер	10
01A	4506424	Уплотнительное кольцо	1
32	9746933	Трубка	1
33	4371194	Шланг	2
34	4371192	Шланг	1
35	3070304	Коллектор	1
36	J011030	Болт с шайбой	2
37	4362764	Шланг	2
39	A852266	Угловой штуцер	2
39A	4506424	Уплотнительное кольцо	1
40	9742811	Трубка	2
41	9743058	Трубка	2
43	4401948	Шланг	2
44	A852366	Угловой штуцер	2
44A	4506424	Уплотнительное кольцо	1
46	4188878	Хомут трубки	8
47	J011040	Болт с шайбой	8
50	4362765	Шланг	1
53	3070305	Коллектор	1
54	J011080	Болт с шайбой	2
56	4362766	Шланг	2
57	4371193	Шланг	2
58	A852322	Угловой штуцер	2
58A	4509180	Уплотнительное кольцо	1
59	9742813	Трубка	2
60	9743059	Трубка	2
62	4410984	Шланг	2
64	A852422	Тройник	1
64A	957366	Уплотнительное кольцо	1
65	8061469	Трубка	1
66	A852322	Угловой штуцер	2
66A	957366	Уплотнительное кольцо	1
68	A852522	Тройник	1
68A	957366	Уплотнительное кольцо	1
69	8061467	Трубка	1
73	A852343	Угловой штуцер	1
73A	4506418	Уплотнительное кольцо	1
77	A852133	Адаптер	6
77A	4509180	Уплотнительное кольцо	1
78	A852233	Угловой штуцер	1
78A	4509180	Уплотнительное кольцо	1
79	A852233	Угловой штуцер	2
79A	4509180	Уплотнительное кольцо	1
81	4202564	Адаптер	2
81A	957366	Уплотнительное кольцо	1
83	4393816	Зажим	4
84	J011025	Болт с шайбой	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
