Гидромотор крышка (2) — HITACHI EX2500-5

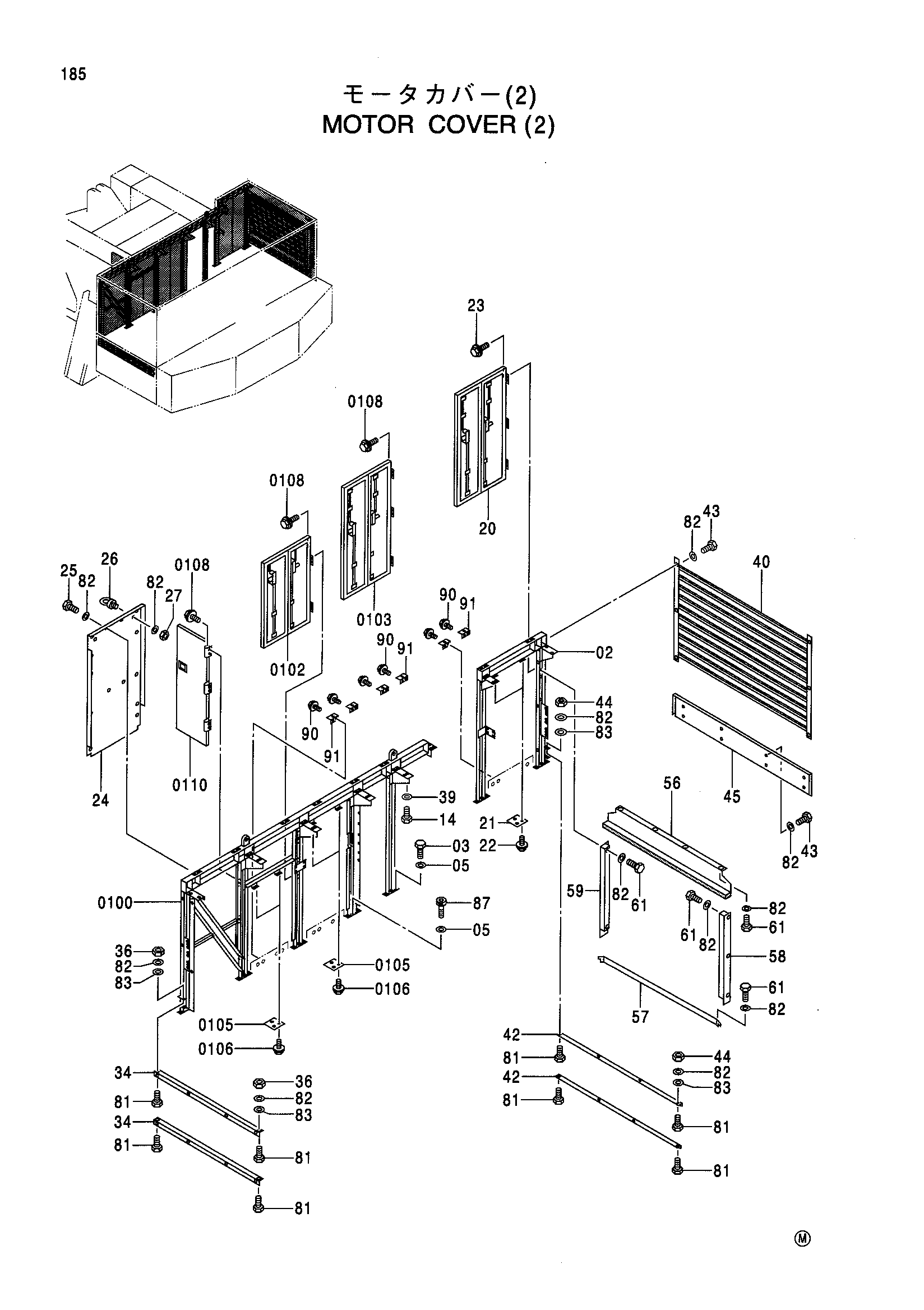

Заводская схема «Гидромотор крышка (2)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0100 | 5007460 | Панель | 1 |
| 0102 | 4442287 | Дверь | 1 |
| 0103 | 4352774 | Дверь | 1 |
| 0105 | 4421324 | Пластина | 4 |
| 0106 | J020830 | Болт с шайбой | 8 |
| 0108 | J020825 | Болт с шайбой | 16 |
| 0110 | 4469248 | Дверь | 1 |
| 02 | 5006570 | Панель | 1 |
| 03 | J901640 | Болт | 18 |
| 05 | J222016 | Шайба | 18 |
| 14 | J901240 | Болт | 20 |
| 20 | 4345216 | Дверь | 1 |
| 21 | 4421324 | Пластина | 2 |
| 22 | J020830 | Болт с шайбой | 4 |
| 23 | J020825 | Болт с шайбой | 6 |
| 24 | 2037686 | Крышка | 1 |
| 25 | J901025 | Болт | 14 |
| 26 | 4091248 | Болт проушина | 2 |
| 27 | J950010 | Гайка | 2 |
| 34 | 9744062 | Кронштейн | 2 |
| 36 | J950010 | Гайка | 4 |
| 39 | J222012 | Шайба | 20 |
| 40 | 8082610 | Решётка | 1 |
| 42 | 9743478 | Кронштейн | 2 |
| 43 | J901025 | Болт | 14 |
| 44 | J950010 | Гайка | 4 |
| 45 | 4447223 | Крышка | 1 |
| 56 | 8076648 | Крышка | 1 |
| 57 | 3091048 | Крышка | 1 |
| 58 | 8061933 | Крышка | 1 |
| 59 | 8061934 | Крышка | 1 |
| 61 | J901025 | Болт | 14 |
| 81 | J901030 | Болт | 8 |
| 82 | J222010 | Шайба | 52 |
| 83 | A590110 | Плоская шайба | 8 |
| 87 | M341640 | Болт с внутренним шестигранником | 1 |
| 90 | J020825 | Болт с шайбой | 12 |
| 91 | 9752914 | Кронштейн | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
