Рычаг управления (2) — HITACHI EX2500-5

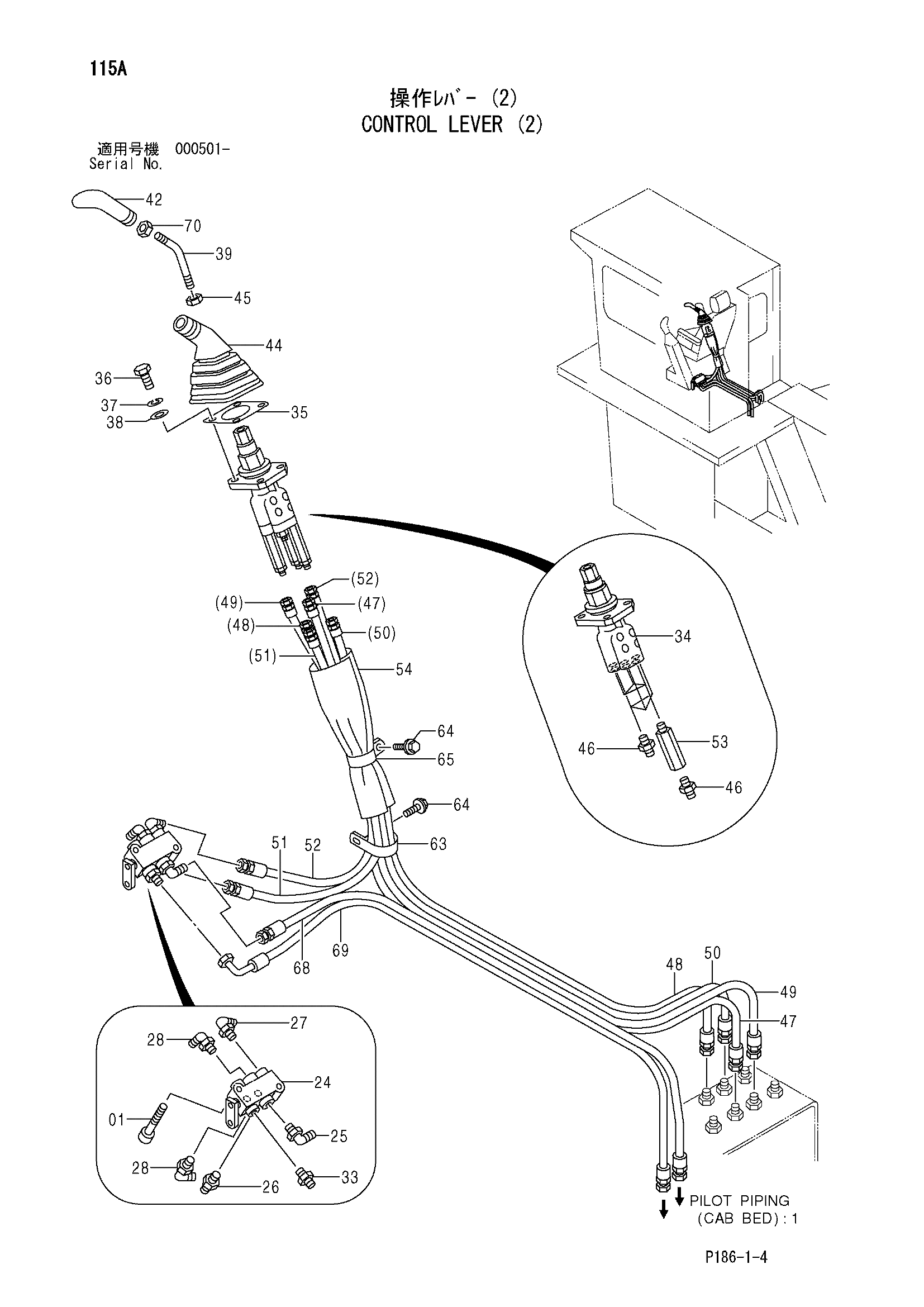

Заводская схема «Рычаг управления (2)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | M341040 | Болт с внутренним шестигранником | 2 |
| 24 | 4254611 | Запорный клапан | 1 |
| 25 | A852334 | Угловой штуцер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A852133 | Адаптер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | A852333 | Угловой штуцер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A852233 | Угловой штуцер | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | A852134 | Адаптер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4353198 | Пилотный клапан | 1 |
| 35 | 4289016 | Манжета | 1 |
| 36 | J900614 замена: J900616 | Болт | 4 |
| 36 | J900616 | Болт | 4 |
| 37 | A590906 | Пружинная шайба | 4 |
| 38 | A590106 | Плоская шайба | 4 |
| 39 | 4353194 | Рычаг | 1 |
| 42 | 2031487 | Рукоятка | 1 |
| 44 | 2030275 | Защитный чехол | 1 |
| 45 | J950012 | Гайка | 1 |
| 46 | A852133 | Адаптер | 6 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4353855 | Шланг | 1 |
| 48 | 4353856 | Шланг | 1 |
| 49 | 4353857 | Шланг | 1 |
| 50 | 4353858 | Шланг | 1 |
| 51 | 4353859 | Шланг | 1 |
| 52 | 4353860 | Шланг | 1 |
| 53 | 4202566 | Адаптер | 3 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | 4296442 | Клотх | 1 |
| 63 | 4190265 | Зажим | 1 |
| 64 | J011020 | Болт с шайбой | 2 |
| 64 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 65 | 4193816 | Зажим | 1 |
| 68 | 4372096 | Шланг | 1 |
| 69 | 4372097 | Шланг | 1 |
| 70 | J952012 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
