Гидролинии хода (гусеница)(1) — HITACHI EX2500-5

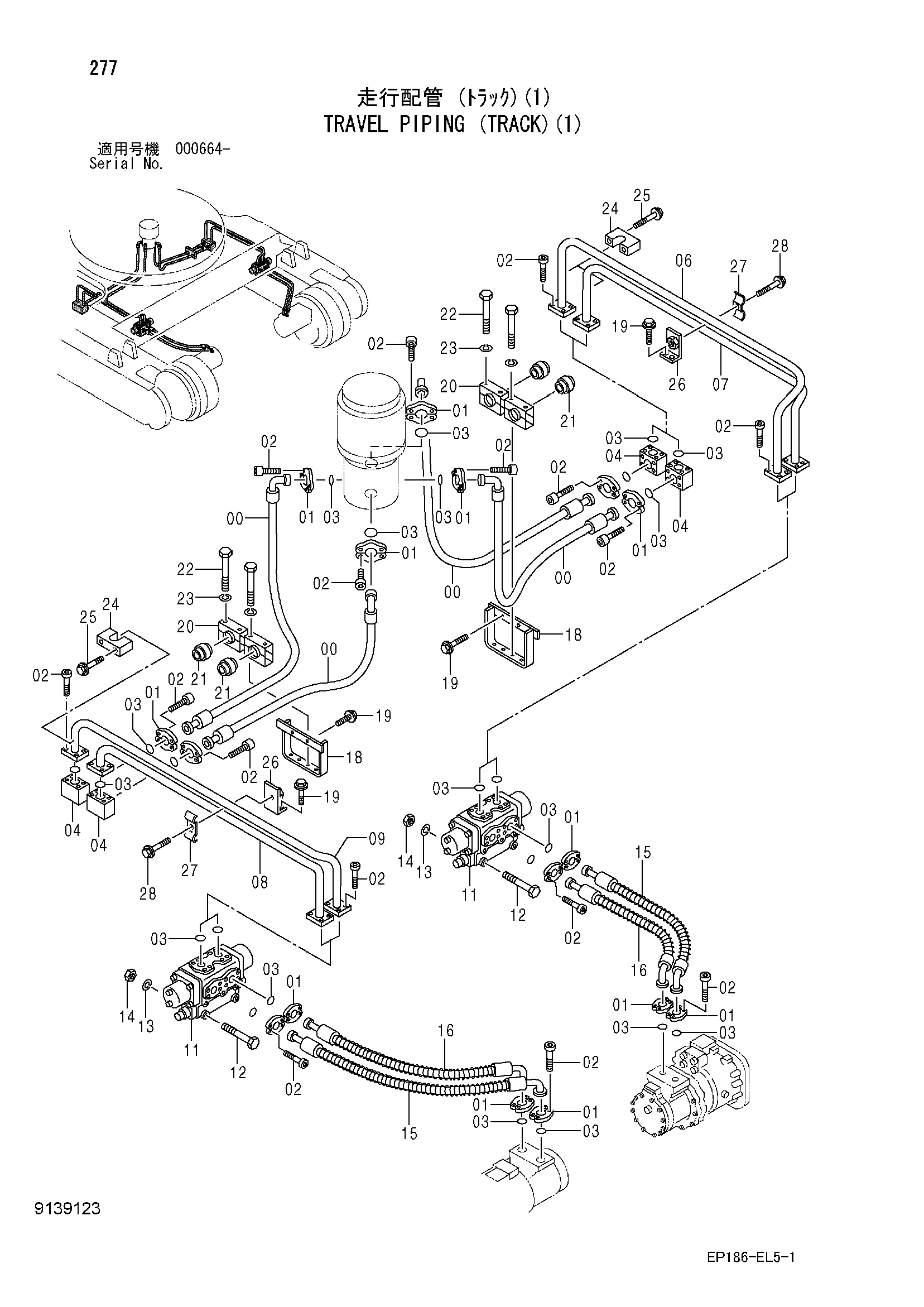

Заводская схема «Гидролинии хода (гусеница)(1)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4190090 | Шланг | 4 |
| 01 | 4075854 | Разъёмный фланец | 32 |
| 02 | M341650 | Болт с внутренним шестигранником | 96 |
| 03 | 4510169 | Уплотнительное кольцо | 24 |
| 04 | 3035396 | Блок | 4 |
| 06 | 8060657 | Трубка | 1 |
| 07 | 8060658 | Трубка | 1 |
| 08 | 8060659 | Трубка | 1 |
| 09 | 8060660 | Трубка | 1 |
| 11 | 4386596 | Тормозной клапан | 2 |
| 12 | J901611 | Болт | 8 |
| 13 | A590916 | Пружинная шайба | 8 |
| 14 | J950016 | Гайка | 8 |
| 15 | 4344602 | Шланг | 2 |
| 16 | 4344601 | Шланг | 2 |
| 18 | 9743322 | Опора | 2 |
| 19 | J271225 | Болт с шайбой | 8 |
| 19A | J901225 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | 4186032 | Хомут | 4 |
| 21 | 4186033 | Втулка | 4 |
| 22 | J901003 | Болт | 8 |
| 23 | A590910 | Пружинная шайба | 8 |
| 24 | 4257716 | Хомут трубки | 4 |
| 25 | J271285 | Болт с шайбой | 8 |
| 25A | J901285 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | 9748863 | Опора | 2 |
| 27 | 4031909 | Хомут | 2 |
| 28 | J271275 | Болт с шайбой | 2 |
| 28A | J901275 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
