Фулл-флов фильтр детали — HITACHI EX2500-5

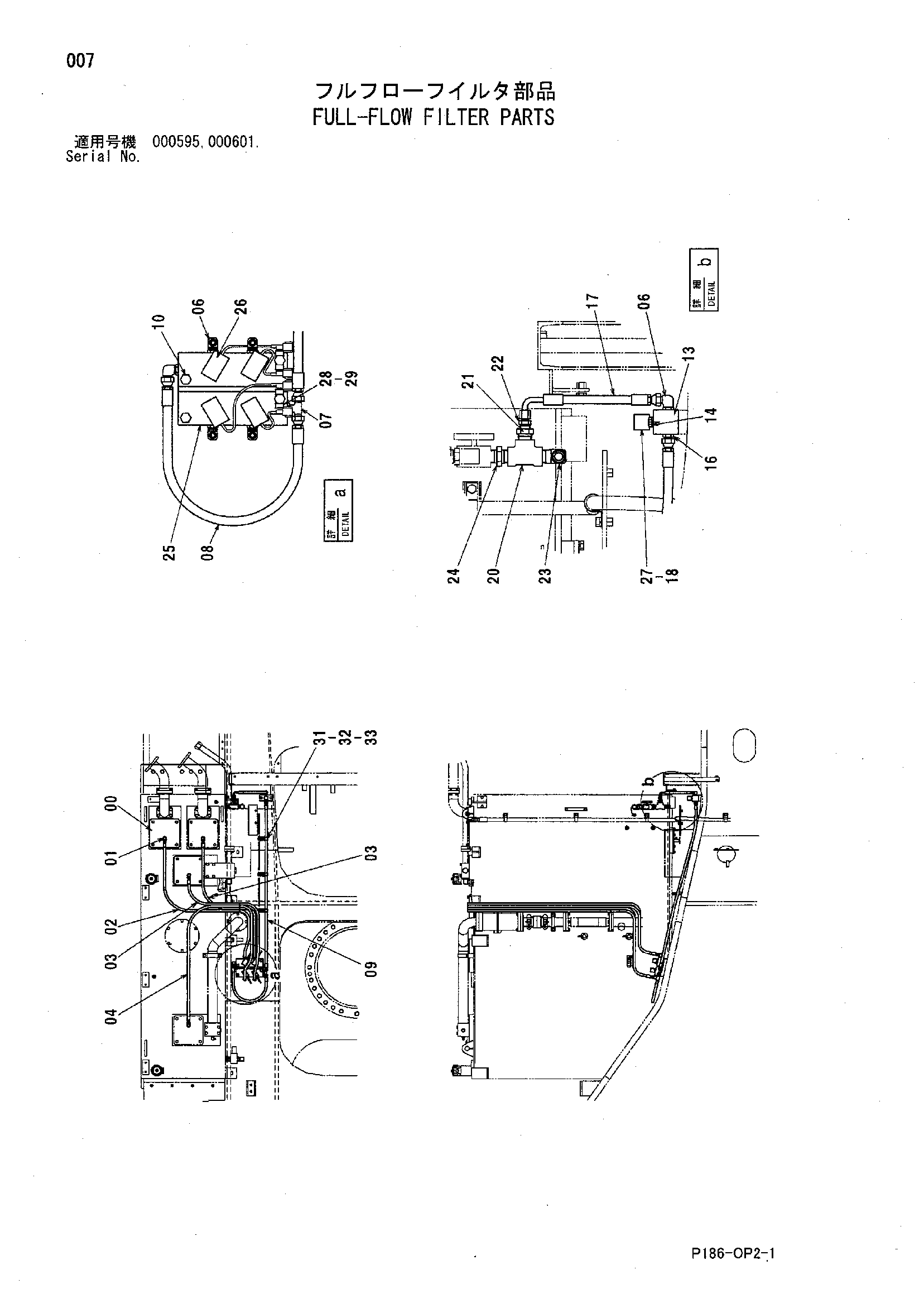

Заводская схема «Фулл-флов фильтр детали» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607843 | Крышка | 4 |
| 01 | A852333 | Угловой штуцер | 4 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4270446 | Шланг | 1 |
| 03 | 4348507 | Шланг | 2 |
| 04 | 4415478 | Шланг | 1 |
| 06 | A852323 | Угловой штуцер | 6 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852523 | Тройник | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4269838 | Шланг | 1 |
| 09 | 4218441 | Шланг | 1 |
| 10 | J271270 | Болт с шайбой | 4 |
| 10A | J901270 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 13 | 4610265 | Блок | 1 |
| 14 | J271070 | Болт с шайбой | 2 |
| 14A | J901070 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | A852123 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4313338 | Шланг | 1 |
| 18 | A890016 | Манжета | 1 |
| 20 | 94-0663 | Тройник | 1 |
| 21 | 94-1603 | Переходник | 1 |
| 22 | 4215651 | Адаптер | 1 |
| 23 | 4156433 | Угловой штуцер | 1 |
| 24 | 94-1704 | Адаптер | 1 |
| 25 | 3100118 | Блок коллектор | 2 |
| 26 | 4283798 | Датчик давления | 4 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 26B | 4138938 | Уплотнительное кольцо | 1 |
| 27 | 4257115 | Выключатель термостатический | 1 |
| 28 | 4336875 | Кронштейн | 2 |
| 29 | 4257159 | Кронштейн | 2 |
| 31 | 4190273 | Зажим | 3 |
| 32 | 4190261 | Зажим | 3 |
| 33 | J271020 | Болт с шайбой | 3 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
