Электрооборудование (6000V) — HITACHI EX2500-5

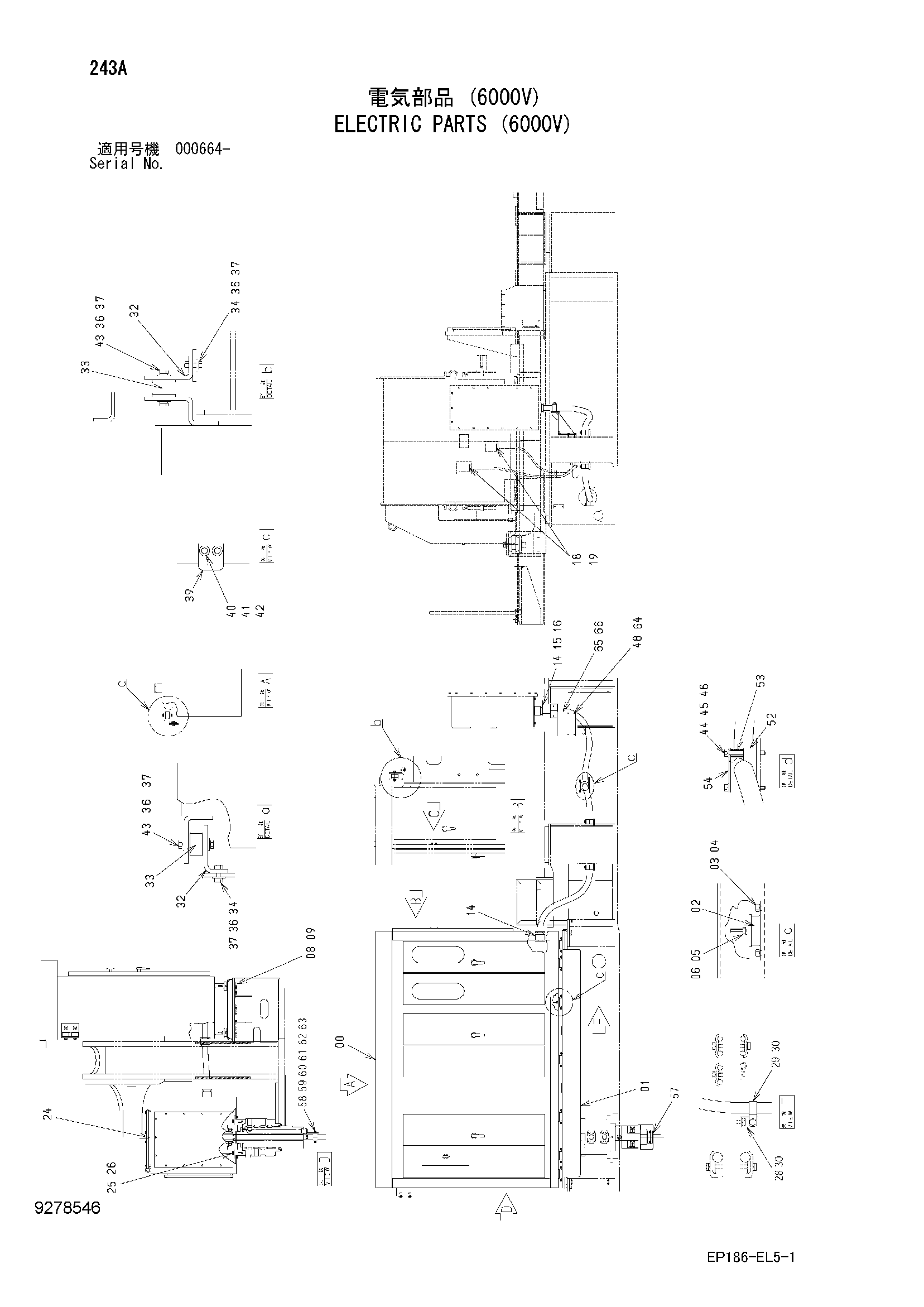

Заводская схема «Электрооборудование (6000V)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4670864	Кубикле	1
01	7042170	Платформа	1
02	4115000	Амортизатор	14
03	J901220	Болт	28
04	A590912	Пружинная шайба	28
05	J950012	Гайка	14
06	A590912	Пружинная шайба	14
08	J833080	Болт	16
09	4114408	Шайба	16
14	4363709	Гланд трос	3
15	4614086	Пластина	1
16	4369516	Манжета	1
18	4681509	Пластина	2
19	4476394	Манжета	2
24	4467661	Кольцо слип	1
25	J912080	Болт	6
26	A590920	Пружинная шайба	6
28	9749843	Кронштейн	1
29	4190264	Зажим	1
30	J271020	Болт с шайбой	2
30A	J901020	Болт	1
30B	J222010	Шайба	1
32	8065420	Кронштейн	2
33	4088986	Резиновая прокладка	4
34	J901445	Болт	4
36	A590914	Пружинная шайба	12
37	J217084	Шайба	12
39	4365962	Кронштейн	1
40	J901030	Болт	2
41	A590910	Пружинная шайба	2
42	J217083	Шайба	2
43	4681372	Болт с внутренним шестигранником	8
44	J901204	Болт	12
45	A590912	Пружинная шайба	12
46	A590112	Плоская шайба	12
48	J271235	Болт с шайбой	4
48A	J901235	Болт	1
48B	J222012	Шайба	1
52	4472329	Хомут трос	12
53	4472406	Проставка	12
54	4472562	Пластина	6
57	8064666	Кронштейн	1
58	4472329	Хомут трос	2
59	4472406	Кпакер	2
60	4472562	Пластина	1
61	J901202	Болт	2
62	A590912	Пружинная шайба	2
63	A590112	Плоская шайба	2
64	8089132	Кронштейн	1
65	9759335	Кронштейн	1
66	J271235	Болт с шайбой	2
66A	J901235	Болт	1
66B	J222012	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
