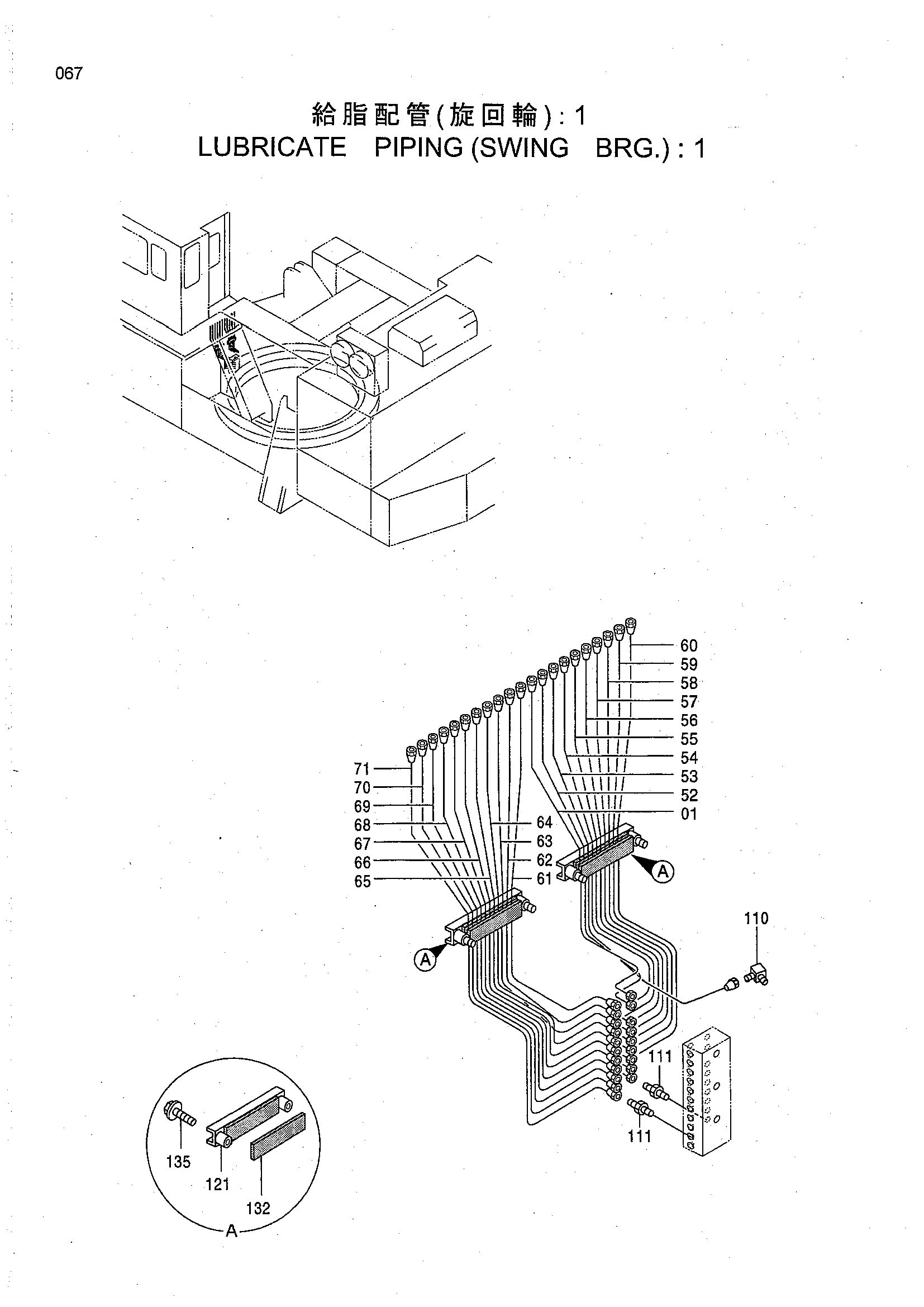

Трубопроводы системы смазки (поворот подшипник.): 1 — HITACHI EX2500-5
Заводская схема «Трубопроводы системы смазки (поворот подшипник.): 1» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4462905 | Трубка | 1 |
| 52 | 4462906 | Трубка | 1 |
| 53 | 4462907 | Трубка | 1 |
| 54 | 4462911 | Трубка | 1 |
| 55 | 4462914 | Трубка | 1 |
| 56 | 4462917 | Трубка | 1 |
| 57 | 4462921 | Трубка | 1 |
| 58 | 4462922 | Трубка | 1 |
| 59 | 4462924 | Трубка | 1 |
| 60 | 4462925 | Трубка | 1 |
| 61 | 4462926 | Трубка | 1 |
| 62 | 4362928 | Трубка | 1 |
| 63 | 4462930 | Трубка | 1 |
| 64 | 4462931 | Трубка | 1 |
| 65 | 4462933 | Трубка | 1 |
| 66 | 4462934 | Трубка | 1 |
| 67 | 4462094 | Трубка | 1 |
| 68 | 4462952 | Трубка | 1 |
| 69 | 4462953 | Трубка | 1 |
| 70 | 4462955 | Трубка | 1 |
| 71 | 4462956 | Трубка | 1 |
| 110 | 4147587 | Угловой штуцер | 1 |
| 111 | 4122125 | Адаптер | 20 |
| 121 | 9745090 | Хомут | 2 |
| 132 | 4355624 | Резиновая прокладка | 2 |
| 135 | J011030 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
