Механизм поворота (2) — HITACHI EX2500-5

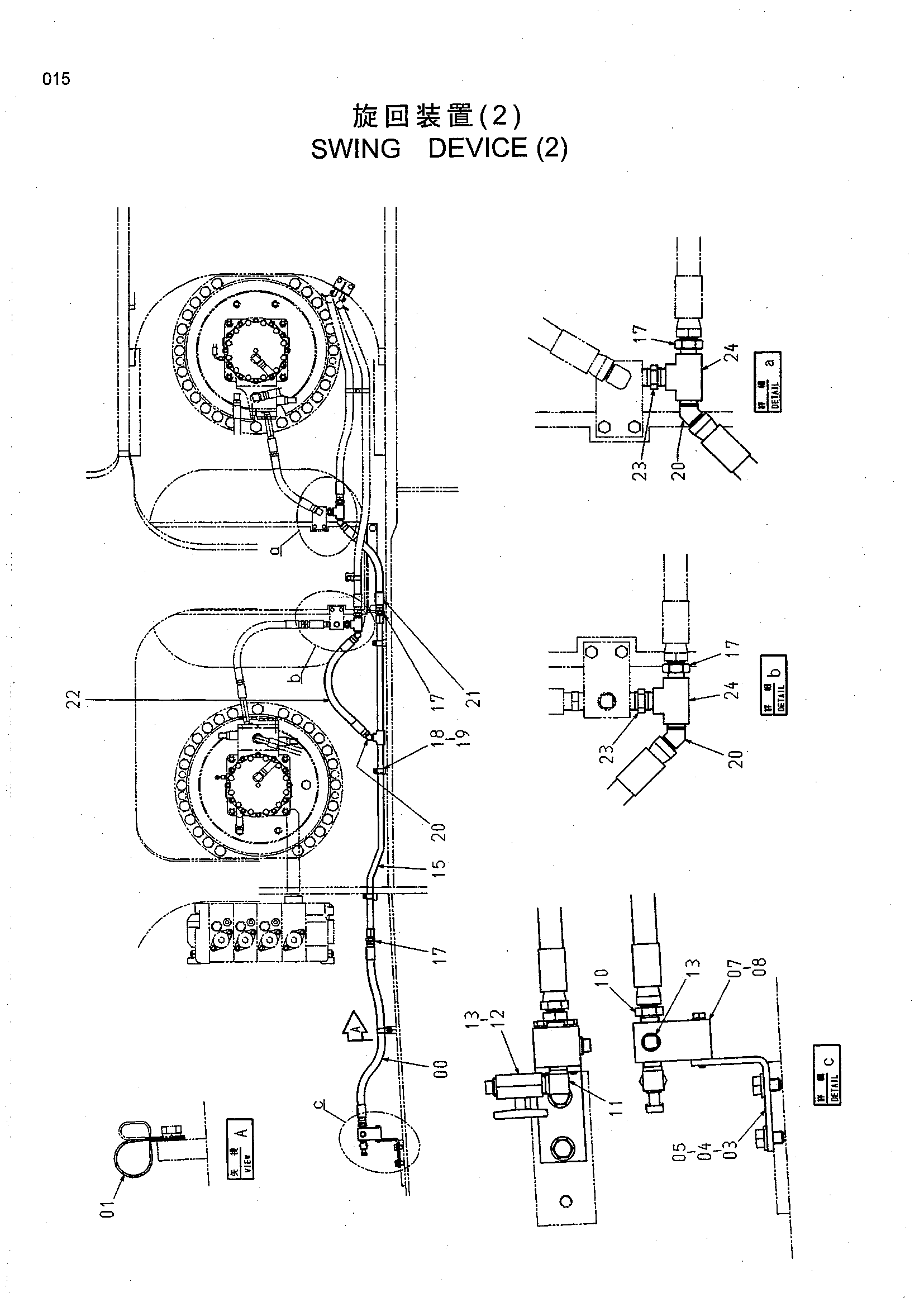

Заводская схема «Механизм поворота (2)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4382550 | Шланг | 1 |
| 01 | 4192035 | Зажим | 1 |
| 03 | 4466737 | Кронштейн | 1 |
| 04 | J931830 | Болт | 2 |
| 05 | J222018 | Шайба | 2 |
| 07 | 4356959 | Блок | 1 |
| 08 | J011075 | Болт с шайбой | 2 |
| 10 | 4221278 | Адаптер | 1 |
| 11 | 4320827 | Угловой штуцер | 1 |
| 12 | 4203434 | Шаровой клапан | 1 |
| 13 | 94-2025 | Пробка | 2 |
| 15 | 8086590 | Трубка | 1 |
| 17 | 4221278 | Адаптер | 4 |
| 18 | 4053595 | Хомут трубки | 3 |
| 19 | J011255 | Болт с шайбой | 3 |
| 20 | 4190248 | Угловой штуцер | 3 |
| 21 | 4371895 | Шланг | 1 |
| 22 | 4348313 | Шланг | 1 |
| 23 | 94-1704 | Адаптер | 2 |
| 24 | 94-0663 | Тройник | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
