Аккумулятор крышка — HITACHI EX2500-5

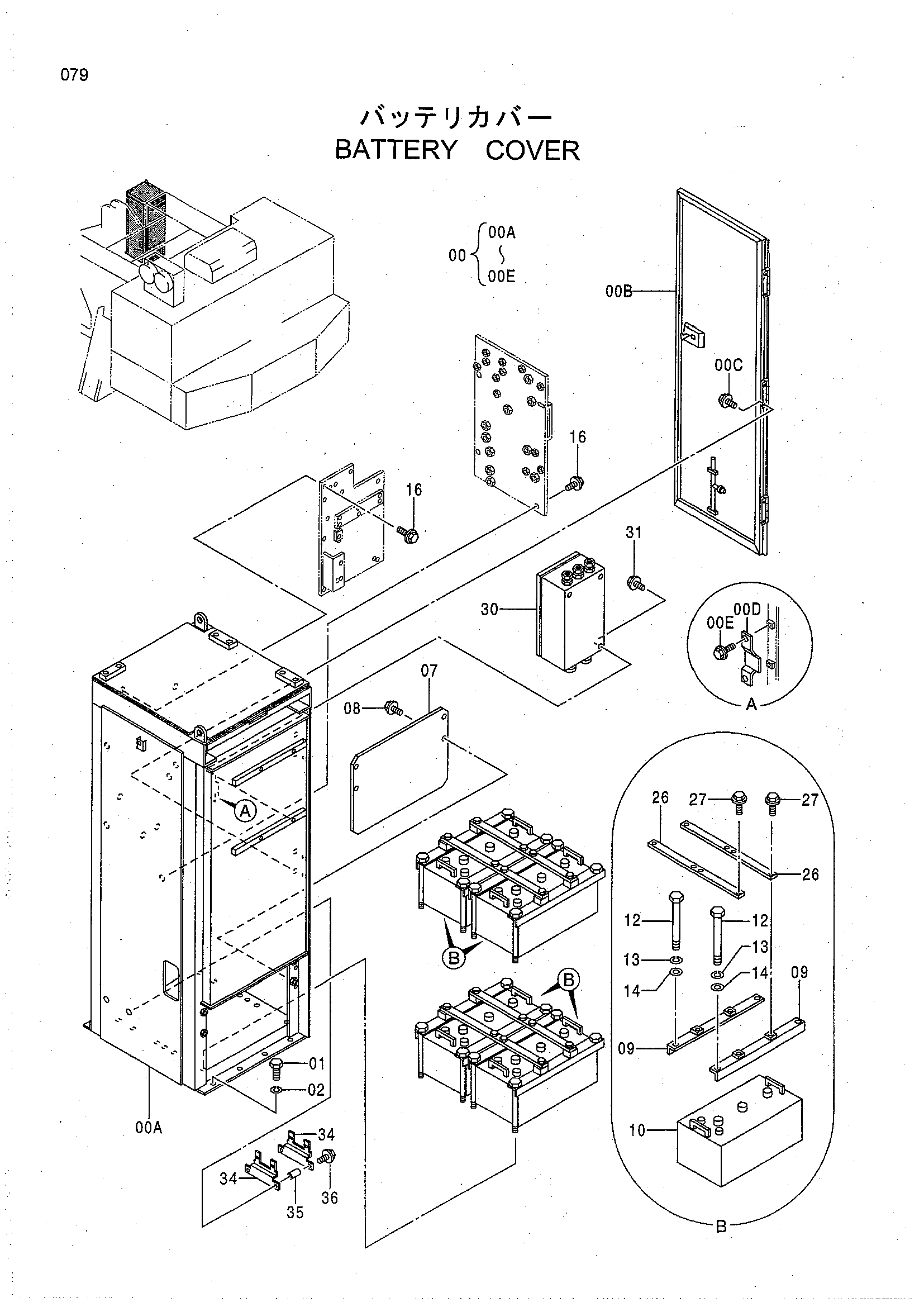

Заводская схема «Аккумулятор крышка» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9207298 | Крышка в сборе | 1 |
| 00A | 4464543 | Крышка | 1 |
| 00B | 4464542 | Дверь | 1 |
| 00C | J020825 | Болт с шайбой | 6 |
| 00D | 9746544 | Ограничитель | 1 |
| 00E | J020816 | Болт с шайбой | 2 |
| 01 | J901435 | Болт | 8 |
| 02 | A590914 | Пружинная шайба | 8 |
| 07 | 4464544 | Крышка | 1 |
| 08 | J031030 | Болт с шайбой | 4 |
| 09 | 9753366 | Держатель | 8 |
| 10 | 4354442 | Аккумулятор | 4 |
| 12 | 4314067 | Болт | 16 |
| 13 | A590910 | Пружинная шайба | 16 |
| 14 | A590110 | Плоская шайба | 16 |
| 16 | J021025 | Болт с шайбой | 10 |
| 26 | 4425914 | Кронштейн | 4 |
| 27 | J021020 | Болт с шайбой | 16 |
| 30 | 4431273 | Короб выключатель | 1 |
| 31 | J021025 | Болт с шайбой | 4 |
| 34 | 4461623 | Кронштейн | 2 |
| 35 | 4198621 | Трубка | 2 |
| 36 | J021055 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
