Дополнительный топливный бак детали (высокая кабина 1000mm) — HITACHI EX2500-5

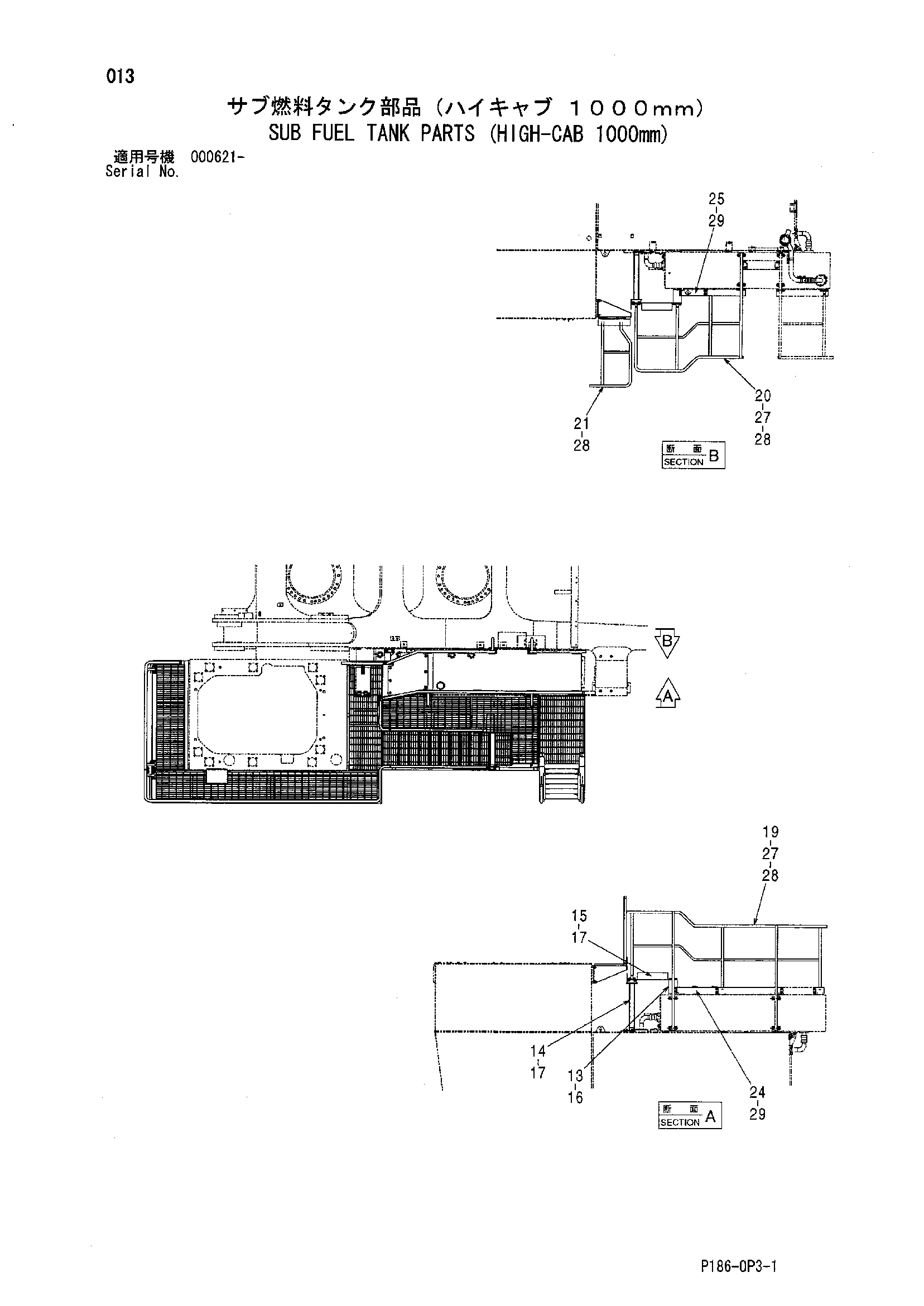

Заводская схема «Дополнительный топливный бак детали (высокая кабина 1000mm)» для HITACHI EX2500-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | 8106856 | Кронштейн | 1 |
| 14 | 7051585 | Кронштейн | 1 |
| 15 | 3108917 | Пластина | 1 |
| 16 | J281225 | Болт с шайбой | 4 |
| 16A | J901225 | Болт | 1 |
| 16B | 4249324 | Шайба | 1 |
| 17 | J281230 | Болт с шайбой | 10 |
| 17A | J901230 | Болт | 1 |
| 17B | 4249324 | Шайба | 1 |
| 19 | 6025051 | Поручень | 1 |
| 20 | 7050956 | Поручень | 1 |
| 21 | 8105733 | Поручень | 1 |
| 24 | 9766381 | Стойка | 1 |
| 25 | 9766382 | Стойка | 1 |
| 27 | J271240 | Болт с шайбой | 8 |
| 27A | J901240 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | J271230 | Болт с шайбой | 26 |
| 28A | J901230 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | J281230 | Болт с шайбой | 8 |
| 29A | J901230 | Болт | 1 |
| 29B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX2500-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
